Технические требования, типовые ошибки и регламенты при проектировании, установке и эксплуатации воздуховодов в системах дымоудаления и противодымной защиты
Воздуховоды в системах дымоудаления обеспечивают безопасность зданий при пожаре. От выбора материалов, проектирования трасс и монтажа зависит эффективность противодымной защиты. Рассмотрим нормативные требования, параметры воздуховодов, типовые ошибки при монтаже и пусконаладочных работах, а также регламенты обслуживания.
Проектирование воздуховодов в системах дымоудаления: параметры, материалы и нормативные требования
Исходные параметры для проектирования воздуховодов дымоудаления
Проектирование начинаем с определения технических параметров. Они зависят от назначения объекта, его объёмно-планировочных решений и нормативов. Ключевые данные:
- Расчётный расход удаляемых продуктов горения (м³/ч) — по методикам СП или результатам огневых испытаний;
- Температурный режим (°C) — зависит от класса пожарной опасности и типа горючих материалов;
- Допустимое аэродинамическое сопротивление сети (Па) — влияет на выбор вентилятора;
- Требования к огнестойкости (EI) — по нормам для конкретного типа зданий;
- Геометрические ограничения трассы — высота помещений, коммуникации, архитектурные особенности.
На этапе предпроектной подготовки согласуем параметры с заказчиком, генподрядчиком и органами экспертизы, чтобы избежать корректировок.
Материалы для воздуховодов дымоудаления: критерии выбора
Выбор материала определяется требованиями к огнестойкости, коррозионной стойкости и долговечности. Для промышленных и коммерческих объектов применяем:
| Материал | Огнестойкость (EI) | Коррозионная стойкость | Монтажные особенности | Типовые области применения |
|---|---|---|---|---|
| Оцинкованная сталь (толщина ≥ 1,0 мм) | До EI 60 (с огнезащитой) | Средняя | Сварные или фланцевые соединения, герметизация стыков | Производственные цеха, паркинги, складские комплексы |
| Нержавеющая сталь (AISI 304/316) | До EI 120 | Высокая | Сварные соединения, минимальное обслуживание | Пищевая промышленность, фармацевтика, объекты с повышенными гигиеническими требованиями |
| Огнестойкие композитные материалы | До EI 180 | Высокая | Лёгкий вес, модульная сборка, без сварки | Многоэтажные офисные центры, торговые комплексы |
| Жаропрочная сталь | До EI 240 | Высокая | Сварные соединения, высокая стоимость монтажа | Объекты с высокой пожарной нагрузкой (деревообработка, химические производства) |
При выборе материала учитываем не только нормативы, но и экономическую целесообразность: затраты на монтаж, эксплуатацию, замену.
Нормативные требования к воздуховодам в системах дымоудаления
Проектирование регламентируют:
- СП 7.13130.2013 — классы огнестойкости воздуховодов и противопожарных клапанов;
- СП 60.13330.2020 — методики расчёта систем дымоудаления;
- ГОСТ Р 53301-2013 — испытания элементов систем;
- ФЗ № 123 — общие требования к противопожарной защите.
Ключевые требования:
- Огнестойкость воздуховодов — по классу функциональной пожарной опасности здания (например, EI 60 для Ф1.1);
- Герметичность при расчётной температуре продуктов горения;
- Запрет прокладки через помещения категорий А и Б;
- Герметичность соединений — класс «H» по ГОСТ Р ЕН 12237;
- Крепление исключает обрушение при пожаре.
Совет инженера: Для объектов с высокими требованиями к огнестойкости (EI 120+) используйте комбинированные решения: оцинкованную сталь с огнезащитным покрытием или композитные материалы. Это снижает вес конструкции без потери огнестойкости — критично для высотных зданий.
Чек-лист проверки проектных решений
Минимизируем риски на стадии проектирования. Проверяем:
- Согласованы ли исходные данные (расход, температура, огнестойкость) с заказчиком и экспертизой?
- Выбран ли материал с учётом огнестойкости и коррозионной стойкости?
- Проведён ли аэродинамический расчёт сети?
- Предусмотрены ли противопожарные клапаны в местах пересечения преград?
- Соблюдены ли требования к герметичности (класс «H»)?
- Разработаны ли узлы крепления с учётом тепловых расширений?
- Учтена ли огнезащитная обработка воздуховодов и опор?
- Согласованы ли трассы с другими инженерными системами?
- Предусмотрена ли защита от механических повреждений?
- Разработана ли схема управления с взаимодействием с автоматикой?
Типовые ошибки при проектировании и способы их предотвращения
| Ошибка | Причина | Способ предотвращения |
|---|---|---|
| Недостаточная огнестойкость | Неверный выбор материала или отсутствие огнезащиты | Используем материалы с сертифицированными показателями; согласуем решения с экспертизой |
| Высокое аэродинамическое сопротивление | Неправильный расчёт сечений или избыток фасонных элементов | Оптимизируем трассу; используем программные комплексы для моделирования |
| Нарушение герметичности соединений | Некачественные уплотнители или монтаж | Применяем уплотнители с температурным диапазоном не ниже расчётного; контролируем монтаж на стадии ПНР |
| Неправильное размещение противопожарных клапанов | Неучтённые требования СП 7.13130.2013 | Согласуем расположение клапанов с проектом противопожарных преград |
| Отсутствие учёта тепловых расширений | Не предусмотрены компенсаторы или подвижные опоры | Рассчитываем тепловые расширения; используем гибкие вставки или скользящие опоры |
Системный подход к проектированию минимизирует риски и обеспечивает соответствие нормам.

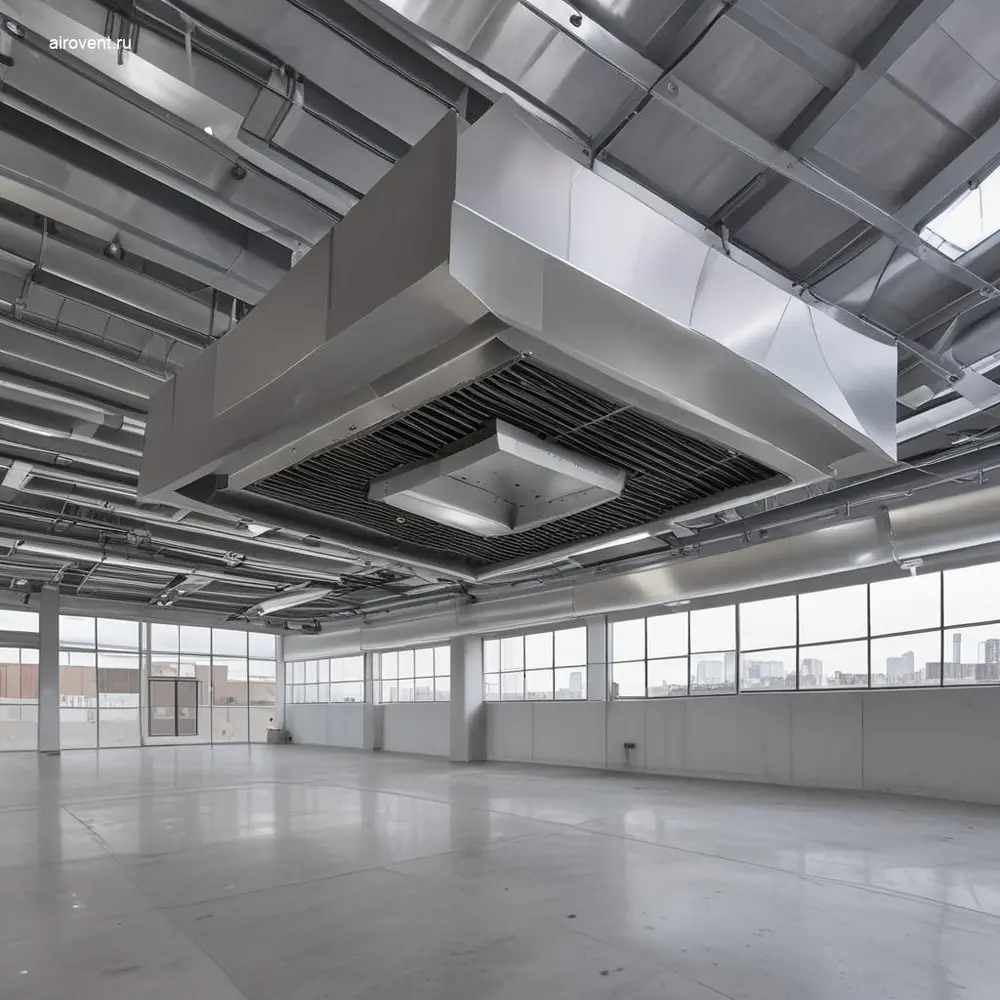

Монтаж воздуховодов в системах дымоудаления: технологии, контроль качества и пусконаладочные работы
Особенности трассировки воздуховодов от крышного дымососа
Крышные дымососы — ключевой элемент систем дымоудаления. Их подключение к сети воздуховодов требует соблюдения технических и нормативных условий.
Требования к трассировке:
- Минимальное количество поворотов и горизонтальных участков;
- Отводы с радиусом не менее 1,5 диаметров воздуховода;
- Вертикальные участки — строго по отвесу, горизонтальные — с уклоном ≥ 0,005 в сторону дымососа;
- Расстояние до горючих конструкций — по проекту;
- Крепление с шагом, исключающим прогибы и вибрации.
Совет инженера: При трассировке учитывайте температурные деформации. Используйте гибкие вставки или сильфонные компенсаторы на длинных участках. Это предотвратит повреждение соединений и снизит нагрузку на крепёж.
Выбор и установка противопожарных клапанов
Противопожарные клапаны обеспечивают перекрытие воздуховодов при пожаре. Их установка регламентируется проектной документацией.
Ключевые аспекты монтажа:
- Установка в местах пересечения противопожарных преград;
- Тип клапана (НО или НЗ) — по проекту;
- Жёсткое крепление корпуса к строительным конструкциям;
- Подключение привода к системе управления с резервированием питания;
- Проверка работоспособности: срабатывание по сигналу пожарной сигнализации и ручное управление.
| Критерий | Нормально открытый клапан (НО) | Нормально закрытый клапан (НЗ) |
|---|---|---|
| Назначение | Удаление продуктов горения из помещений | Подпор воздуха для предотвращения задымления путей эвакуации |
| Принцип работы | Открыт в дежурном режиме, закрывается при пожаре | Закрыт в дежурном режиме, открывается при пожаре |
| Требования к приводу | Закрытие при пропадании питания (пружинный возврат) | Открытие при пропадании питания (пружинный возврат) |
| Место установки | На воздуховодах дымоудаления в местах пересечения преград | На воздуховодах подпора воздуха в местах пересечения преград |
| Температурный класс | По проекту (например, 400 °C, 600 °C) | По проекту (обычно ≥ 300 °C) |
Контроль качества монтажа воздуховодов и соединений
Качество монтажа влияет на работоспособность системы. Контролируем на всех этапах.
Чек-лист проверки:
- Подготовительный этап:
- Соответствие трассировки проектной документации;
- Наличие и правильность установки крепёжных элементов;
- Герметичность фланцевых и бесфланцевых соединений.
- Монтаж воздуховодов:
- Соблюдение соосности при стыковке секций;
- Плотность прилегания уплотнительных прокладок;
- Контроль затяжки болтовых соединений;
- Отсутствие механических повреждений.
- Установка противопожарных клапанов:
- Соответствие типа и температурного класса клапана проекту;
- Правильность установки (ориентация, отсутствие перекосов);
- Работоспособность привода и системы управления;
- Испытание на срабатывание по сигналу пожарной сигнализации.
- Теплоизоляция и огнезащита:
- Соответствие толщины и типа изоляции проекту;
- Качество монтажа огнезащитных покрытий;
- Наличие и правильность установки защитных кожухов.
Пусконаладочные работы: проверка работоспособности системы
ПНР — завершающий этап монтажа. Включает испытания и регулировки для подтверждения соответствия системы проекту.
Основные этапы:
- Подготовительные работы:
- Проверка комплектности исполнительной документации;
- Контроль завершённости монтажа и устранения несоответствий;
- Готовность системы электроснабжения и автоматики.
- Аэродинамические испытания:
- Измерение расхода воздуха на выходе из дымососа и в контрольных точках;
- Проверка герметичности системы;
- Определение аэродинамического сопротивления сети.
- Испытания противопожарных клапанов:
- Проверка срабатывания по сигналу пожарной сигнализации;
- Контроль времени срабатывания;
- Работоспособность ручного управления.
- Проверка системы автоматики:
- Тестирование алгоритмов управления дымососом;
- Проверка системы резервирования питания;
- Контроль взаимодействия с пожарной сигнализацией.
- Комплексные испытания:
- Проверка работоспособности в режиме дымоудаления;
- Контроль температурного режима;
- Отсутствие вибраций и посторонних шумов.
- Оформление документации:
- Акты выполненных работ и протоколы испытаний;
- Корректировка исполнительной документации;
- Передача системы в эксплуатацию с инструктажем.
Совет инженера: При аэродинамических испытаниях уделяйте внимание герметичности воздуховодов. Даже незначительные утечки снижают расчётный расход удаляемых газов. Используйте дымовые тесты или тепловизионное обследование для выявления скрытых дефектов.
Обслуживание и эксплуатация воздуховодов в системах дымоудаления: регламенты и диагностика неисправностей
Нормативные требования к обслуживанию
Обслуживание регламентируют:
- СП 7.13130.2013;
- ГОСТ Р 53300-2009;
- ФЗ № 123.
Эти документы устанавливают периодичность проверок, методы диагностики и требования к техническому состоянию. СП 7.13130.2013 предписывает проводить визуальный осмотр и инструментальную проверку не реже раза в год, а также после капитального ремонта.
Чек-лист планового обслуживания
- Целостность воздуховодов: отсутствие повреждений, коррозии, деформаций, разгерметизации;
- Состояние огнезащитных покрытий и теплоизоляции;
- Работоспособность клапанов, заслонок и приводов;
- Очистка внутренних поверхностей от пыли и сажи;
- Герметичность соединений и фланцевых стыков;
- Тестирование системы автоматики;
- Состояние креплений и опор;
- Документирование результатов.
Методы диагностики неисправностей
| Метод диагностики | Область применения | Преимущества | Ограничения |
|---|---|---|---|
| Визуальный осмотр | Целостность, состояние огнезащиты, креплений | Простота, оперативность | Невозможность выявления скрытых дефектов |
| Тепловизионное обследование | Утечки воздуха, нарушенная теплоизоляция, перегрев | Бесконтактный метод, высокая точность | Требует оборудования и квалифицированного персонала |
| Аэродинамические испытания | Пропускная способность, герметичность, сопротивление потоку | Оценка фактических параметров | Требует отключения системы |

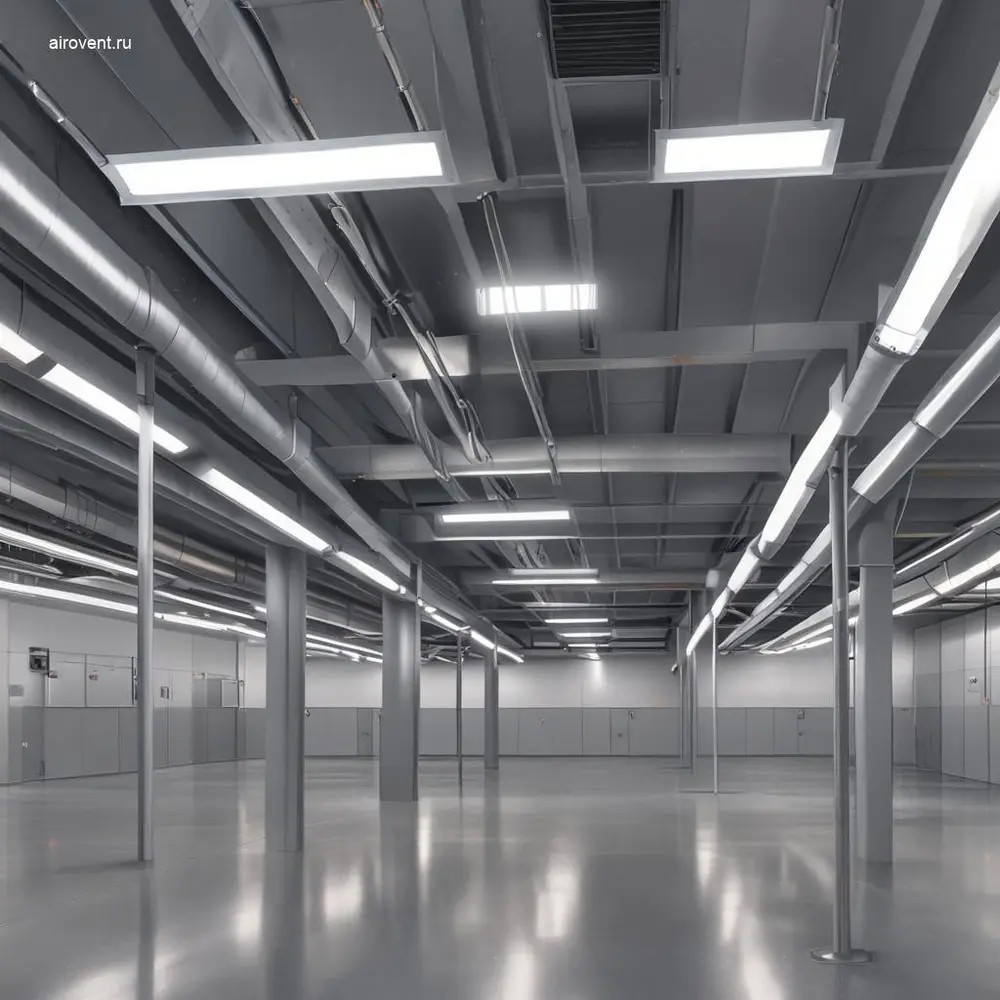

| Дымовые испытания | Герметичность воздуховодов и клапанов | Наглядность, выявление незначительных утечек | Требует подготовки помещений |
| Ультразвуковая дефектоскопия | Внутренние дефекты металла (трещины, коррозия) | Высокая точность, без демонтажа | Требует дорогостоящего оборудования |
Совет инженера: При тепловизионном обследовании уделяйте внимание зонам стыков и фланцевых соединений. Даже незначительные утечки снижают эффективность системы. Проводите обследование при максимальной проектной нагрузке.
Типовые неисправности и их причины
- Разгерметизация стыков: ошибки монтажа, деформация из-за температурных расширений, повреждение уплотнителей;
- Снижение пропускной способности: накопление сажи, деформация сечения, ошибки в аэродинамическом расчёте;
- Коррозия металла: воздействие агрессивных сред, отсутствие антикоррозийного покрытия, нарушение технологии;
- Неисправности клапанов: заедание механизмов, коррозия подвижных частей, неверные настройки автоматики;
- Нарушение огнезащитных свойств: повреждение покрытий, использование несоответствующих материалов;
- Шум и вибрация: неправильное крепление, отсутствие виброизоляции, ошибки в подборе оборудования.
Документирование и отчётность
Документируем результаты обслуживания. В отчётную документацию входят:
- Акты плановых и внеплановых осмотров;
- Протоколы инструментальных испытаний;
- Журналы учёта технического состояния;
- Паспорта на элементы системы;
- Планы-графики регламентных работ.
Документация хранится в течение всего срока эксплуатации и предоставляется по требованию контролирующих органов.
Особенности эксплуатации в различных условиях
Эксплуатация в условиях повышенной влажности и агрессивных сред
На объектах с высокой влажностью или агрессивными средами воздуховоды подвергаются ускоренной коррозии. Рекомендации:
- Используем воздуховоды из нержавеющей стали или с полимерными покрытиями;
- Регулярно проверяем состояние защитных покрытий;
- Обеспечиваем эффективную вентиляцию помещений;
- Проводим ультразвуковую дефектоскопию для выявления внутренней коррозии.
Эксплуатация в условиях высоких температур
На объектах с высокотемпературными процессами воздуховоды подвергаются термическим нагрузкам. Рекомендации:
- Используем теплостойкие материалы и огнезащитные покрытия;
- Регулярно проверяем состояние изоляции;
- Контролируем температурные расширения;
- Проводим тепловизионное обследование.
Эксплуатация в условиях запылённости
На объектах с высоким уровнем запылённости внутренние поверхности воздуховодов быстро загрязняются. Рекомендации:
- Увеличиваем частоту очистки;
- Используем воздуховоды с гладкими внутренними поверхностями;
- Устанавливаем системы предварительной фильтрации;
- Проводим регулярные аэродинамические испытания.
Взаимодействие с подрядными организациями
Обслуживание часто требует привлечения специализированных подрядчиков. При выборе и организации работ:
- Заключаем договоры с организациями, имеющими допуск СРО;
- Требуем сертификаты на материалы и оборудование;
- Включаем в договоры требования к объёму и качеству работ;
- Организуем входной контроль качества;
- Проводим совместные приёмочные испытания.
Совет инженера: При заключении договоров на обслуживание включайте гарантийные обязательства подрядчика. Это минимизирует риски некачественного выполнения работ.
Корректный выбор, монтаж и обслуживание воздуховодов обеспечивают надёжную работу противодымной защиты. Проектирование учитывает нормативы, гидравлические расчёты и особенности объекта. Монтаж и ПНР требуют строгого контроля, а регулярное обслуживание — соблюдения регламентов и документирования.
