Проектирование, монтаж и эксплуатация кровельных дымоудаляющих вентиляторов в системах противодымной защиты и дымоудаления
Кровельные дымоудаляющие вентиляторы — ключевой элемент систем противодымной защиты. Они удаляют продукты горения и поддерживают безопасные условия в зданиях. В отличие от бытовых моделей, такие вентиляторы выдерживают экстремальные температуры, высокие аэродинамические нагрузки и соответствуют нормам пожарной безопасности. В материале — конструктивные особенности, типовые ошибки проектирования и монтажа, а также практические рекомендации для девелоперов, генподрядчиков, проектировщиков ОВиК и инженеров эксплуатации.
Конструкция и технические характеристики кровельных дымоудаляющих вентиляторов: что нужно знать проектировщику

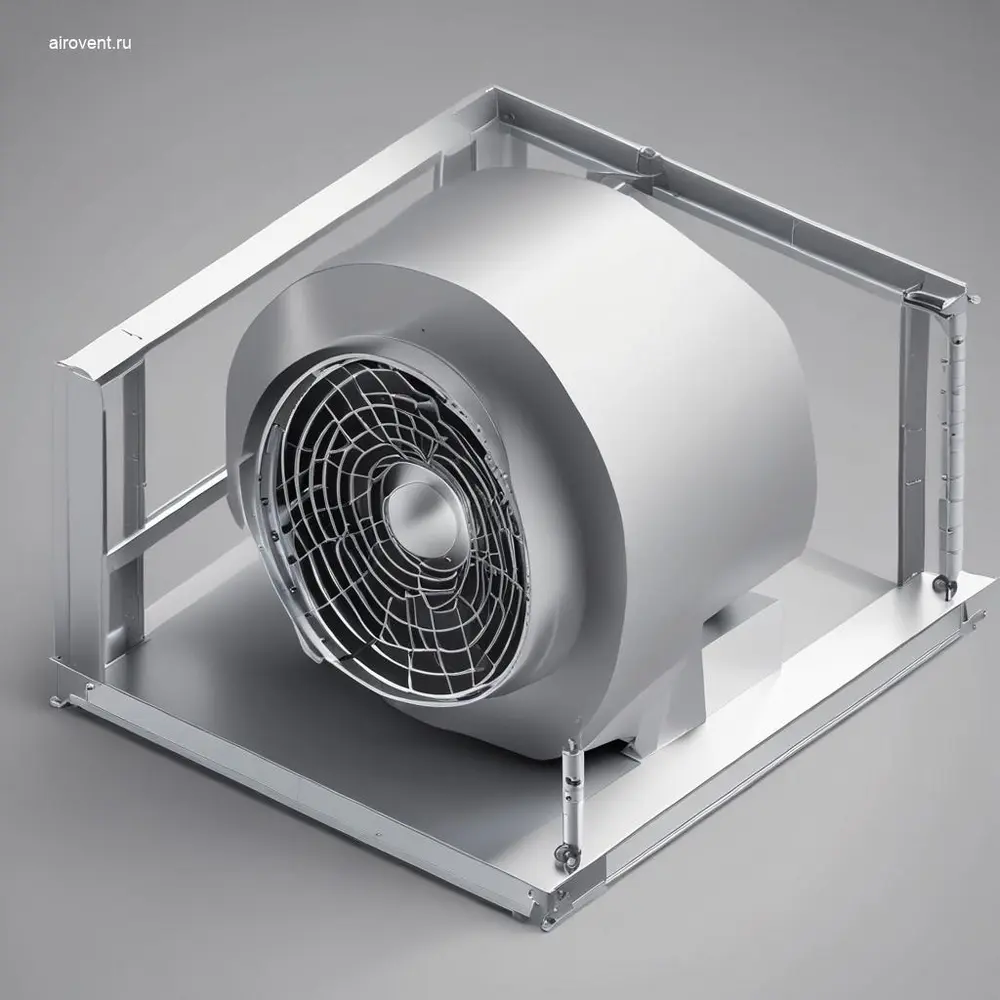

Основные элементы конструкции кровельных дымоудаляющих вентиляторов
Кровельные дымоудаляющие вентиляторы — это инженерные устройства для эвакуации продуктов горения. Их конструкция включает ключевые компоненты, влияющие на эффективность и надёжность системы.
- Корпус: из оцинкованной стали, устойчивой к коррозии и механическим воздействиям. Толщина металла и тип покрытия зависят от условий эксплуатации и требований проекта.
- Рабочее колесо (импеллер): лопатки загнуты назад, что обеспечивает высокую производительность при минимальном уровне шума. Материал — алюминий или нержавеющая сталь, устойчивые к высоким температурам.
- Электродвигатель: с тепловой защитой, предотвращающей перегрев при длительной работе. Класс защиты (например, IP54) выбирают с учётом условий на кровле.
- Противопожарный клапан: огнезадерживающий, предотвращает распространение огня и дыма по вентиляционным каналам. Срабатывает автоматически при повышении температуры.
- Крепёжные и уплотнительные элементы: обеспечивают герметичность соединений и устойчивость к ветровым нагрузкам. Монтажные узлы проектируют с учётом кровельного пирога и нагрузок на несущие конструкции.
Чек-лист для проектировщика: выбор и интеграция вентилятора
- Определите требуемую производительность (м³/ч) на основе расчётов дымоудаления.
- Подберите модель с температурным режимом (например, 400 °C в течение 120 минут или 600 °C в течение 60 минут).
- Проверьте совместимость с диаметром воздуховодов (например, d 160 мм, d 200 мм) и типом соединения (фланцевое, ниппельное).
- Оцените уровень шума (дБ(А)) и необходимость звукоизоляции.
- Уточните требования к электропитанию (напряжение, частота, класс защиты двигателя) и резервному источнику.
- Проверьте наличие сертификатов (пожарная безопасность, санитарные нормы, взрывозащита).
- Согласуйте с генподрядчиком монтажные узлы и точки крепления на кровле.
- Предусмотрите доступ для технического обслуживания.
- Разработайте схему управления (ручное/автоматическое включение, интеграция с пожарной сигнализацией).
- Включите в проект план пусконаладочных работ.
Сравнение конструктивных решений кровельных дымоудаляющих вентиляторов
| Критерий | Вентиляторы с осевым рабочим колесом | Вентиляторы с радиальным рабочим колесом | Крышные вентиляторы с интегрированным клапаном |
|---|---|---|---|
| Производительность (м³/ч) | Для систем с высокими расходами воздуха при низком сопротивлении сети | Эффективны в системах с высоким аэродинамическим сопротивлением | Оптимизированы для типовых проектов с умеренными требованиями |
| Уровень шума (дБ(А)) | Ниже за счёт прямолинейного потока воздуха | Выше из-за изменения направления потока | Зависит от конструкции клапана и типа рабочего колеса |
| Габаритные размеры | Компактные, удобны для установки на ограниченных площадях | Более громоздкие, требуют дополнительного пространства | Размеры зависят от интегрированных элементов |
| Сложность монтажа | Простой монтаж, минимальные требования к крепежу | Требуют точной центровки и усиленных крепежных узлов | Монтаж усложняется наличием клапана и автоматики |
| Стоимость обслуживания | Низкая, минимальное количество подвижных частей | Выше из-за сложной конструкции рабочего колеса | Зависит от надёжности клапана и автоматики |
| Температурная стойкость | Ограничена конструкцией двигателя и материалом лопаток | Высокая за счёт жаропрочных материалов | Определяется проектными требованиями |
Технические характеристики: что указывать в проектной документации
В проектной документации фиксируйте:
- Производительность (м³/ч) и полное давление (Па).
- Температурный класс (например, 400 °C/120 мин).
- Диаметр присоединительного патрубка (например, d 160 мм, d 250 мм) и тип соединения.
- Мощность электродвигателя (кВт) и класс защиты (например, IP55).
- Уровень звукового давления (дБ(А)).
- Материал корпуса и рабочего колеса (оцинкованная сталь, нержавеющая сталь, алюминий).
- Тип и класс огнезадерживающего клапана.
- Схему управления (ручное/автоматическое включение, интеграция с АПС).
- Требования к монтажу (нагрузки на кровлю, герметизация узлов прохода).
- Регламент технического обслуживания.
На чертежах указывайте:
- Место установки вентилятора на кровле с привязкой к осям здания.
- Трассировку воздуховодов с диаметрами и уклонами.
- Точки подключения электропитания и управления.
- Расположение противопожарных клапанов и датчиков.
- Зоны доступа для обслуживания.
Совет инженера: При выборе кровельного дымоудаляющего вентилятора проверьте совместимость его габаритов и веса с несущей способностью кровли. Даже небольшое превышение нагрузок может деформировать кровлю и нарушить герметичность узлов прохода. Согласовывайте монтажные решения с проектировщиками несущих конструкций на ранних этапах.
Типовые ошибки при проектировании и монтаже
Ошибки на этапах проектирования и монтажа снижают эффективность системы дымоудаления и приводят к авариям. Распространённые проблемы:
- Неправильный расчёт производительности: заниженные значения не обеспечивают эвакуацию дыма, завышенные — ведут к перерасходу энергии и увеличению шума.
- Неверный выбор температурного класса: несоответствие требуемому режиму вызывает выход из строя двигателя или деформацию лопаток.
- Отсутствие учёта ветровых нагрузок: неправильное расположение или слабый крепёж приводят к смещению оборудования.
- Негерметичные соединения: утечки дыма снижают эффективность системы.
- Ошибки в схеме управления: неправильная настройка автоматики или отсутствие интеграции с АПС приводит к несрабатыванию вентилятора.
- Игнорирование требований к обслуживанию: отсутствие доступа для ТО ускоряет износ оборудования.
- Несоответствие диаметров воздуховодов: малый диаметр увеличивает сопротивление и снижает производительность.
Проектирование и монтаж кровельных дымоудаляющих вентиляторов: типовые ошибки и решения
Исходные данные для проектирования системы с кровельным дымоудаляющим вентилятором
Проектирование начинается с анализа ТЗ и нормативов. Ключевые параметры:
- Расчётный объём удаляемых продуктов горения (м³/ч) и температура дымовых газов (°C).
- Высота здания, этажность, расположение путей эвакуации.
- Тип и мощность технологического оборудования, генерирующего дым.
- Требования к огнестойкости воздуховодов и клапанов.
- Климатические условия: температурный диапазон, ветровые нагрузки, снеговые осадки.
- Наличие резервного питания и требования к автоматике.
На основе этих данных формируйте спецификацию: тип и производительность вентилятора, диаметры и материал воздуховодов, количество и места установки клапанов, параметры шкафа управления.
Совет инженера: Уточняйте температурный класс вентилятора на стадии проектирования. Стандартные модели рассчитаны на 400 °C в течение 120 минут, но для объектов с повышенными рисками (производственные цеха) могут потребоваться вентиляторы до 600 °C.
Типовые ошибки при проектировании кровельных дымоудаляющих вентиляторов
Ошибки на стадии проектирования нарушают работоспособность системы и ведут к дополнительным затратам. Распространённые проблемы:
- Неправильный расчёт производительности: завышение или занижение объёма удаляемого дыма снижает эффективность или увеличивает нагрузку.
- Некорректный подбор сечения воздуховодов: малый диаметр повышает сопротивление, большой — ведёт к излишним затратам.
- Ошибки в трассировке воздуховодов: излишние повороты, горизонтальные участки без уклона для конденсата, пересечения с коммуникациями.
- Неправильное размещение противопожарных клапанов: установка в труднодоступных местах усложняет обслуживание.
- Игнорирование требований к резервированию: отсутствие резервного вентилятора или питания снижает надёжность.
- Несоответствие автоматики нормам: неправильные настройки алгоритмов или отсутствие интеграции с АПС.
Рекомендуем проводить независимую экспертизу проектной документации.
Чек-лист проверки проектной документации на кровельные дымоудаляющие вентиляторы
- Проверка расчётных параметров (объём дыма, температура, давление) на соответствие ТЗ.
- Анализ трассировки воздуховодов: количество поворотов, уклоны, пересечения с коммуникациями.
- Проверка спецификации оборудования.
- Оценка огнестойкости воздуховодов и клапанов.
- Проверка схемы электроснабжения и резервного питания.
- Анализ алгоритмов работы автоматики.
- Проверка наличия узлов для регламентного обслуживания.
- Оценка климатической устойчивости оборудования.
- Проверка документации на соответствие требованиям заказчика и надзорных органов.

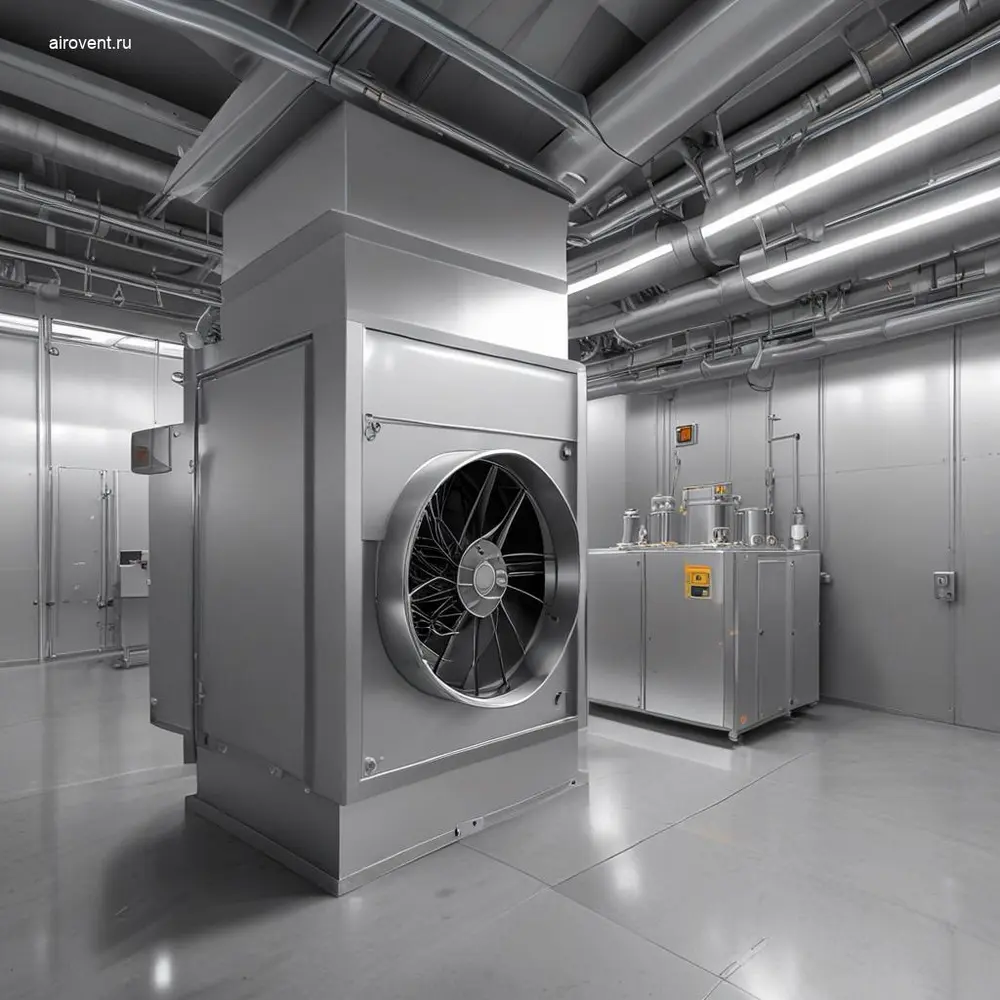

Монтаж кровельных дымоудаляющих вентиляторов: ключевые этапы и решения
Монтаж требует строгого соблюдения проектных решений. Основные этапы:
Подготовка основания и установка вентилятора
Основание должно соответствовать требованиям:
- Несущая способность выдерживает вес вентилятора, снеговые и ветровые нагрузки.
- Материал — негорючий, с требуемым пределом огнестойкости.
- Гидроизоляция и защита от коррозии металлических элементов.
- Вентилятор устанавливается горизонтально (допустимое отклонение — не более 1°).
- Крепёжные элементы соответствуют ветровым нагрузкам региона.
Монтаж воздуховодов и противопожарных клапанов
Воздуховоды из оцинкованной стали монтируйте с учётом требований:
- Соединения — на фланцах или бандажах с уплотнительными прокладками.
- На горизонтальных участках — уклон не менее 0,01 в сторону дренажных устройств.
- Клапаны устанавливайте в местах, указанных в проекте, с доступом для обслуживания.
- Монтаж клапанов — с учётом направления потока дыма и требований к огнестойкости.
- Проверяйте герметичность всех соединений.
Подключение электропитания и автоматики
Шкаф управления с PLC подключайте по схеме:
- Электропитание — с учётом резервирования и защиты от перегрузок.
- Кабели прокладывайте в металлических лотках или трубах с требуемой огнестойкостью.
- Интегрируйте шкаф с пожарной сигнализацией и АСУ ТП.
- Настройте алгоритмы работы автоматики.
- Проверьте работоспособность системы в ручном и автоматическом режимах.
| Критерий | Оцинкованные воздуховоды | Нержавеющие воздуховоды | Воздуховоды с огнезащитным покрытием |
|---|---|---|---|
| Стоимость материалов и монтажа | Низкая | Высокая | Средняя |
| Устойчивость к коррозии | Средняя | Высокая | Средняя |
| Огнестойкость | Низкая | Низкая | Высокая |
| Срок службы в агрессивных средах | Ограниченный | Длительный | Зависит от типа покрытия |
| Сложность монтажа | Низкая | Средняя | Средняя |
| Требования к обслуживанию | Минимальные | Минимальные | Регулярный контроль покрытия |
Пусконаладочные работы и приёмка системы с кровельным дымоудаляющим вентилятором
Пусконаладочные работы включают:
- Проверка монтажа: визуальный осмотр, сверка с чертежами.
- Испытания на герметичность: проверка воздуховодов и соединений.
- Настройка автоматики: проверка алгоритмов PLC, интеграции с пожарной сигнализацией.
- Аэродинамические испытания: измерение расхода воздуха (м³/ч) и давления (Па).
- Испытания на огнестойкость: проверка работоспособности при имитации пожара.
- Обучение персонала: инструктаж по эксплуатации и действиям в аварийных ситуациях.
- Составление исполнительной документации: акты, протоколы, паспорта на оборудование.
Совет инженера: При ПНР проверьте резервное питание и автоматику. Убедитесь, что система корректно переключается на резервный источник, а алгоритмы обеспечивают требуемую последовательность действий в аварийных режимах.
Регламентное обслуживание и диагностика неисправностей кровельных дымоудаляющих вентиляторов
Регламентные работы включают:
- Ежемесячно:
- Визуальный осмотр вентилятора, воздуховодов и клапанов.
- Проверка работоспособности клапанов.
- Контроль электрических соединений.
- Проверка автоматики в ручном и автоматическом режимах.
- Ежеквартально:
- Очистка воздуховодов и вентилятора.
- Смазка подвижных частей.
- Проверка герметичности соединений.
- Тестирование резервного питания.
- Ежегодно:
- Аэродинамические испытания.
- Проверка огнестойкости.
- Калибровка датчиков.
- Обновление ПО PLC.
- Составление отчёта о техническом состоянии.
Типовые неисправности:
- Снижение производительности: загрязнение лопаток, износ подшипников, утечки в воздуховодах.
- Неисправность клапанов: заедание механизма, повреждение электропривода.
- Отказ автоматики: сбои в ПО PLC, повреждение кабелей.
- Повышенный шум и вибрация: разбалансировка рабочего колеса, ослабление крепёжных элементов.
- Коррозия воздуховодов: отсутствие или повреждение защитного покрытия.
Документация и требования к приёмке системы
Для приёмки системы подготавливайте:
- Проектная документация:
- Рабочий проект с пояснительной запиской.
- Спецификация оборудования.
- Сертификаты соответствия.
- Протоколы заводских испытаний.
- Исполнительная документация:
- Акты скрытых работ.
- Протоколы испытаний.
- Акты выполненных работ.
- Паспорта на оборудование.
- Эксплуатационная документация:
- Инструкция по эксплуатации.
- Регламент технического обслуживания.
- Журнал учёта работ.
- Схемы подключений и алгоритмов.
- Разрешительная документация:
- Заключение экспертизы.
- Акт приёмки.
- Лицензии монтажной организации.
Приёмку проводит комиссия с представителями заказчика, генподрядчика, проектировщика и надзорных органов.

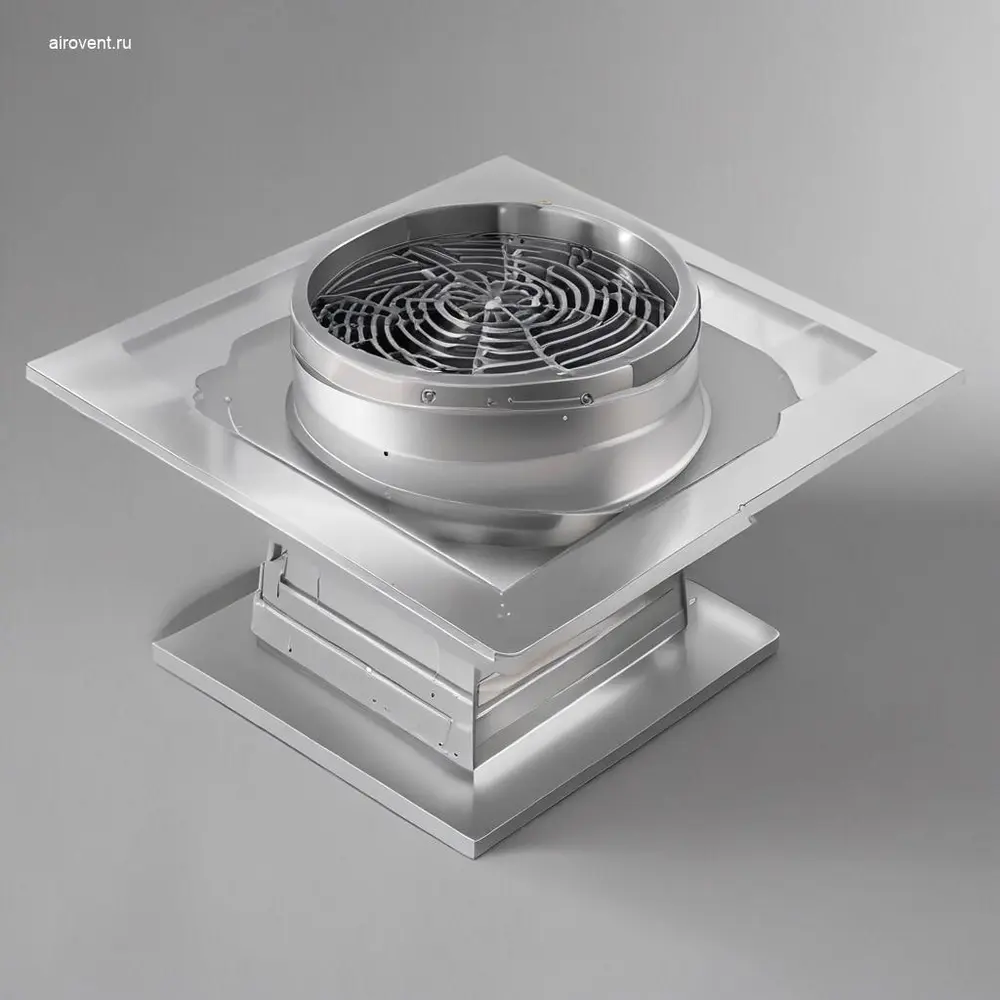

Эксплуатация и обслуживание кровельных дымоудаляющих вентиляторов: регламенты и рекомендации
Нормативные требования и периодичность обслуживания
Кровельные дымоудаляющие вентиляторы относятся к системам противодымной вентиляции. Регламент технического обслуживания определяется проектной документацией, требованиями производителя и внутренними стандартами службы эксплуатации.
- Ежемесячный визуальный осмотр и проверка работоспособности.
- Ежеквартальное ТО с частичной разборкой узлов.
- Ежегодное полное освидетельствование с испытаниями.
Отсутствие утверждённого графика ТО может привести к отказу оборудования в аварийной ситуации.
Чек-лист ежемесячного осмотра кровельных дымоудаляющих вентиляторов
- Проверка целостности корпуса и крепёжных элементов на кровле.
- Контроль состояния уплотнений и герметичности соединений воздуховодов.
- Проверка работоспособности электропривода.
- Диагностика шумовых и вибрационных характеристик.
- Осмотр кабельных линий и клеммных соединений в шкафу управления.
- Проверка сигнализации и систем автоматического включения.
- Фиксация показаний КИП в журнале эксплуатации.
Сравнение методов очистки воздуховодов и рабочих колёс
| Критерий | Механическая очистка | Пневматическая очистка | Химическая очистка |
|---|---|---|---|
| Применимость | Для удаления твёрдых отложений на доступных участках | Для удаления мелкодисперсных загрязнений в труднодоступных зонах | Для растворения жировых и смолистых отложений |
| Влияние на материал | Минимальное при соблюдении технологии | Безопасно для металла, риск для уплотнений | Агрессивные составы могут вызывать коррозию |
| Требования к доступу | Требует частичного демонтажа или ревизионных люков | Может выполняться без демонтажа | Требует герметизации зоны очистки |
| Оборудование | Ручные инструменты или механизированные устройства | Компрессор с регулировкой давления | Распылители, ёмкости для растворов |
| Эффективность | Восстанавливает аэродинамические параметры | Эффективна для профилактической очистки | Полностью восстанавливает пропускную способность |
Диагностика шкафов управления кровельных дымоудаляющих вентиляторов
Шкафы управления — критический элемент системы ПДВ. Диагностика включает:
- Проверка целостности корпуса и уплотнений.
- Контроль работоспособности автоматических выключателей и реле.
- Тестирование цепей управления.
- Измерение сопротивления изоляции кабельных линий.
- Проверка настроек защитных устройств.
- Контроль работы систем сигнализации.
Ошибки в настройках автоматики или неисправности в цепях управления приводят к ложным срабатываниям или отказу системы.
Совет инженера: При диагностике шкафов управления проверяйте резервное питание. ИБП должны обеспечивать работу вентиляторов не менее 24 часов в дежурном режиме и 1 час в режиме пожара. Регулярно тестируйте ИБП и контролируйте состояние клеммных соединений.
Типовые неисправности и методы их устранения
| Неисправность | Возможная причина | Метод устранения |
|---|---|---|
| Повышенный шум или вибрация | Разбалансировка рабочего колеса | Очистка лопаток, балансировка или замена |
| Снижение производительности | Засорение воздуховодов или износ подшипников | Очистка воздуховодов, замена подшипников |
| Перегрев электродвигателя | Недостаточная вентиляция или перегрузка по току | Проверка системы охлаждения, контроль нагрузки |
| Отказ автоматического включения | Неисправность датчиков или цепей управления | Диагностика и замена неисправных элементов |
| Коррозия корпуса или воздуховодов | Недостаточная антикоррозийная защита | Восстановление покрытия, замена повреждённых участков |
Документирование и отчётность по обслуживанию
Ведение эксплуатационной документации обязательно. В состав входят:
- Журнал эксплуатации.
- Акты технического освидетельствования.
- Протоколы проверки автоматики.
- Отчёты о ремонтах.
- Сертификаты и паспорта на оборудование.
Отсутствие или неполнота документации может стать основанием для предписаний надзорных органов.
Кровельные дымоудаляющие вентиляторы — неотъемлемая часть систем противодымной защиты. Правильный выбор оборудования, корректное проектирование, качественный монтаж и регулярное обслуживание минимизируют риски и обеспечивают соответствие нормам. Современные технические решения и соблюдение регламентов гарантируют надёжную работу вентиляторов в течение всего срока службы.
