Практическое руководство по проектированию, монтажу и эксплуатации приточных установок (ПВУ) для девелоперов, генподрядчиков и инженеров ОВиК
Требования к размещению приточных установок — ключевой аспект проектирования систем вентиляции, дымоудаления и противодымной защиты. Некорректное размещение ПВУ ведёт к снижению эффективности воздухообмена, росту энергопотребления, нарушению акустического комфорта и рискам несоответствия нормам. В материале разбираем типовые ошибки, параметры выбора площадок, взаимодействие с автоматикой и смежными системами, а также даём практические рекомендации для проектировщиков, монтажников и служб эксплуатации.
Требования к размещению приточных установок: нормативные и проектные аспекты

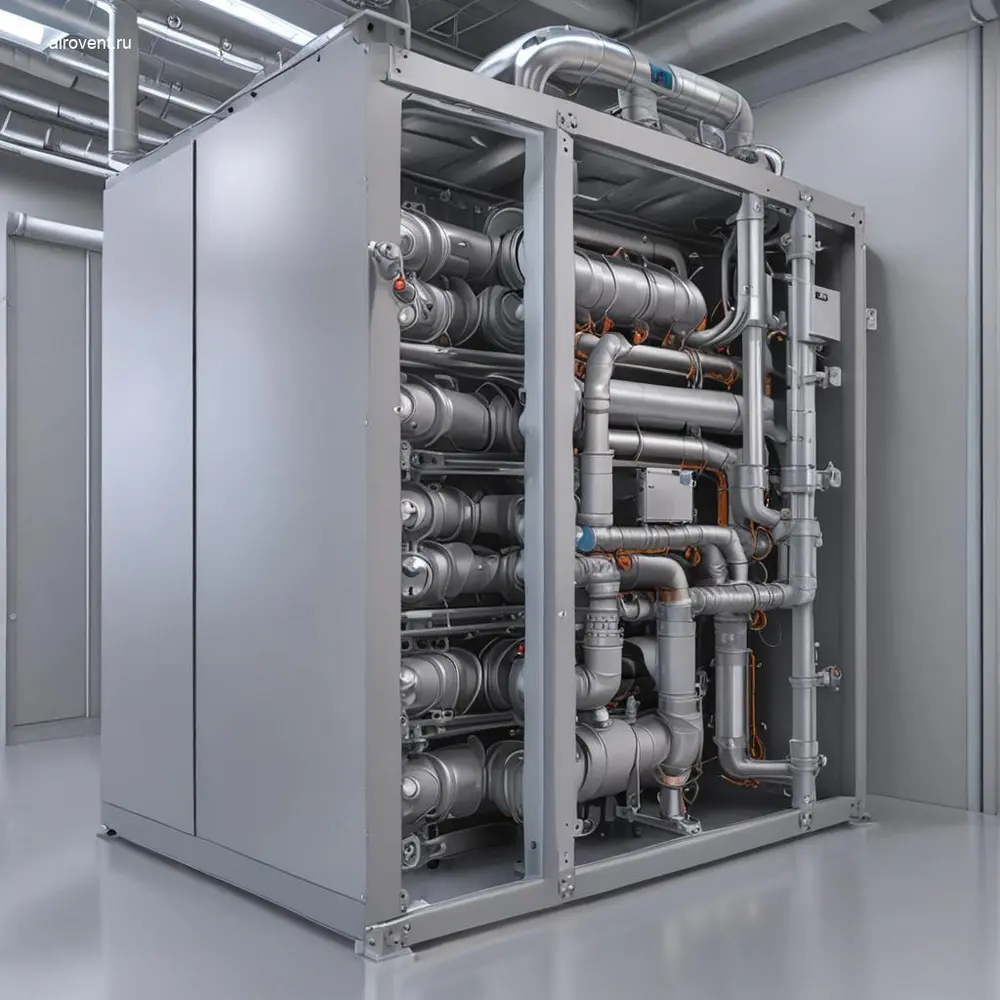

Нормативные требования к помещениям для приточных установок
Размещение приточных установок регламентируют строительные, санитарные нормы и требования пожарной безопасности. Основные моменты:
- Минимальные габариты помещения для монтажа, обслуживания и ремонта.
- Приточно-вытяжная вентиляция в помещении установки — для поддержания температурного режима и удаления избыточного тепла.
- Противопожарные расстояния между оборудованием, строительными конструкциями и агрегатами.
- Огнестойкость ограждающих конструкций — по категории взрывопожарной и пожарной опасности объекта.
- Дренажная система для отвода конденсата и аварийных стоков.
Проектировщики учитывают требования СП 60.13330.2020, СП 7.13130.2013, отраслевые нормы и стандарты производителей.
Совет инженера: При проектировании помещений для ПВУ закладывайте резерв площади не менее 20%. Это упростит модернизацию системы и сэкономит на реконструкции в будущем.
Проектные решения по компоновке приточных установок
Компоновка ПВУ зависит от архитектуры объекта, характеристик оборудования и требований заказчика. Основные варианты:
| Критерий | Вариант 1: Отдельное помещение | Вариант 2: Размещение на кровле | Вариант 3: Технические этажи |
|---|---|---|---|
| Шумоизоляция | Минимальные требования — помещение изолировано от рабочих зон | Повышенные — нужны вибро- и шумоизоляция | Зависит от расположения относительно рабочих зон |
| Доступность для обслуживания | Высокая — удобный доступ для персонала | Ограниченная — зависит от погоды и ограждений | Средняя — зависит от планировки этажа |
| Нагрузка на несущие конструкции | Стандартные | Повышенные — нужен расчёт нагрузок на кровлю | Средние — зависят от массы оборудования и перекрытий |
| Стоимость монтажа | Средняя — обустройство помещения | Высокая — дополнительные конструкции и системы безопасности | Зависит от готовности этажа |
| Влияние на архитектуру здания | Минимальное — оборудование скрыто | Значительное — требует согласования внешнего вида | Минимальное — оборудование скрыто |
Чек-лист проверки проектных решений
- Габариты помещения соответствуют требованиям производителя и нормам.
- Обеспечен доступ для монтажа, обслуживания и демонтажа (двери, люки, проходы).
- Есть приточно-вытяжная вентиляция в помещении установки — расчёт воздухообмена по тепловыделениям.
- Соблюдены противопожарные расстояния и требования к огнестойкости.
- Дренажная система для отвода конденсата и стоков — с уклонами и гидрозатворами.
- Проверена несущая способность перекрытий и фундаментов (при размещении на кровле или этажах).
- Обеспечена виброизоляция оборудования и воздуховодов.
- При необходимости — система автоматического пожаротушения или сигнализации.
- Согласовано размещение оборудования с архитектурными решениями.
- Есть резервное пространство для расширения системы.
Особенности монтажа и подключения приточных установок
Монтаж ПВУ требует точности и соблюдения последовательности:
- Готовим фундамент или опорные конструкции с виброизоляцией.
- Устанавливаем ПВУ по уровню, фиксируем анкерными болтами.
- Подключаем воздуховоды с гибкими вставками для компенсации вибраций.
- Монтируем огнезадерживающие клапаны и противопожарные заслонки.
- Подключаем электропитание, автоматику и системы управления.
- Монтируем дренаж с уклонами и гидрозатворами.
- Проводим пусконаладочные работы — проверяем все узлы.
Герметичность соединений воздуховодов и теплоизоляция предотвращают теплопотери и конденсат. На кровле защищаем оборудование от осадков и ветровых нагрузок.
Типовые ошибки при размещении приточных установок
Ошибки размещения ПВУ ведут к снижению эффективности, шуму, вибрациям и авариям. Распространённые проблемы:
- Недостаточные габариты помещения: усложняют обслуживание, повышают риск повреждений.
- Отсутствие дренажа: ведёт к скоплению конденсата, коррозии и плесени.
- Неправильная виброизоляция: передаёт вибрации на конструкции, вызывает шум и разрушение креплений.
- Несоблюдение противопожарных расстояний: увеличивает риск распространения огня.
- Недостаточная вентиляция помещения: перегревает оборудование, снижает ресурс.
- Отсутствие резервного пространства: усложняет модернизацию, увеличивает затраты.
Минимизируйте риски: проводите экспертизу проектных решений на ранних стадиях, привлекайте специализированные организации для монтажа и пусконаладки.
Монтаж и пусконаладка приточных установок: чек-листы и типовые ошибки

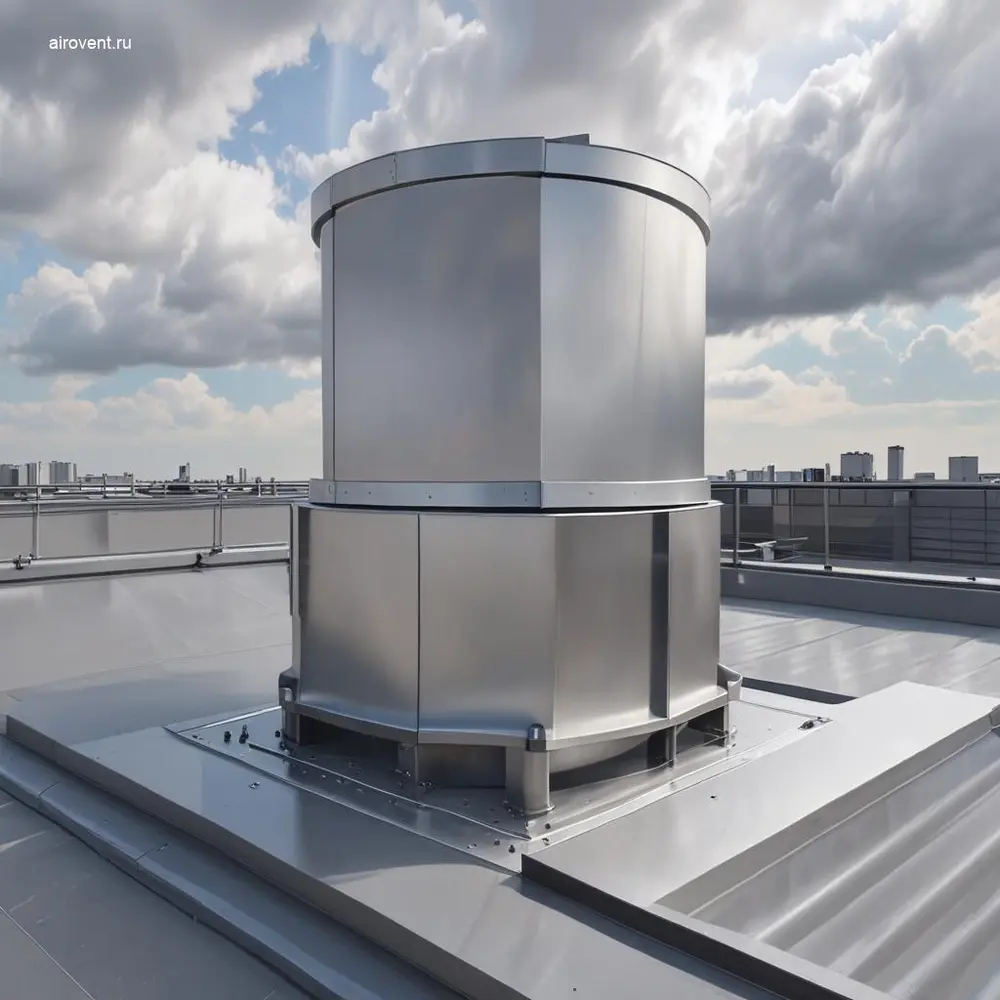

Особенности монтажа приточных установок и систем дымоудаления на кровле
Монтаж ПВУ с системами дымоудаления на кровле промышленных зданий требует учёта нагрузок, атмосферных воздействий, герметичности и противопожарных норм. Ошибки приводят к снижению эффективности, коррозии и нарушению пожарной безопасности.
Совет инженера: Выбирайте место на кровле с учётом ветровых и снеговых нагрузок, а также доступности для сервиса. Оборудование устанавливайте на усиленные конструкции, выдерживающие динамические нагрузки от вентиляторов в режиме дымоудаления.
Чек-лист монтажа ПВУ с системой дымоудаления на кровле
- Проверяем несущую способность кровли под нагрузки от оборудования и воздуховодов.
- Устанавливаем виброизолирующие опоры для ПВУ и вентилятора дымоудаления.
- Монтируем оцинкованные воздуховоды с уклонами для стока конденсата и герметизацией стыков.
- Ставим противопожарные клапаны в местах прохода через преграды.
- Обеспечиваем теплоизоляцию воздуховодов в зонах возможного конденсатообразования.
- Проверяем герметичность соединений и клапанов аэродинамическими испытаниями.
- Устанавливаем защитные козырьки или кожухи для предотвращения попадания осадков.
- Подключаем автоматику и датчики дыма, температуры, давления — проверяем сигналы на щите.
- Выполняем заземление оборудования и металлических воздуховодов.
- Проводим предпусковые испытания в режимах притока и дымоудаления — фиксируем параметры в акте ПНР.
Типовые ошибки при монтаже и пусконаладке
Проблемы возникают из-за нарушения технологии монтажа, неверного подбора комплектующих или игнорирования нормативов:
| Ошибка | Причина | Последствия | Способ устранения |
|---|---|---|---|
| Неправильная установка противопожарных клапанов | Несоответствие проекту, отсутствие сертификатов, нарушение монтажных допусков | Снижение огнестойкости, неработоспособность при пожаре | Демонтаж и повторная установка с привлечением аттестованных специалистов |
| Отсутствие виброизоляции | Экономия на комплектующих или ошибки проектирования | Передача вибрации на кровлю, шум, разрушение креплений | Установка виброопор, проверка уровня вибрации после монтажа |
| Негерметичные соединения воздуховодов | Некачественные уплотнители, нарушение технологии сборки | Потери давления, подсос воздуха, снижение эффективности дымоудаления | Переборка стыков с сертифицированными герметиками, повторные испытания |
| Неправильный уклон воздуховодов | Ошибки монтажа, отсутствие контроля | Скопление конденсата, коррозия, обледенение зимой | Корректировка уклона, установка дренажных устройств |
| Неверные настройки автоматики | Отсутствие координации с проектом, ошибки программирования | Ложные срабатывания, неработоспособность в режиме дымоудаления | Повторная наладка автоматики с разработчиком проекта |
| Отсутствие защиты от осадков | Игнорирование требований проекта или нормативов | Попадание влаги в оборудование, коррозия, короткое замыкание | Установка защитных кожухов и козырьков, проверка герметичности |
Пусконаладка ПВУ с системами дымоудаления: ключевые этапы
Пусконаладочные работы определяют работоспособность системы. Включают проверку узлов, настройку автоматики и испытания в разных режимах:
- Проверяем соответствие монтажа проекту и нормам.
- Проводим аэродинамические испытания воздуховодов и оборудования — измеряем расход воздуха, давление, скорость потока.
- Настраиваем противопожарные клапаны, проверяем срабатывание по сигналу автоматики.
- Тестируем систему дымоудаления в ручном и автоматическом режимах — фиксируем время срабатывания.
- Проверяем работу ПВУ в режимах нагрева, охлаждения и рециркуляции.
- Калибруем датчики температуры, давления и дыма.
- Проводим комплексные испытания при имитации пожара (если предусмотрено ТЗ).
- Составляем акт ПНР с фактическими параметрами и отклонениями.
Критерии выбора оцинкованных воздуховодов и противопожарных клапанов
Подбор комплектующих для систем дымоудаления учитывает эксплуатационные условия, пожарную безопасность и долговечность:
| Критерий | Оцинкованные воздуховоды | Противопожарные клапаны |
|---|---|---|
| Материал | Сталь с цинковым покрытием толщиной ≥ 20 мкм | Огнестойкий корпус из стали с теплоизоляцией (минеральная вата, керамика) |
| Толщина стенки | Уточняется по проекту в зависимости от давления и диаметра | Определяется классом огнестойкости (EI 60, EI 90 и т. д.) |
| Герметичность | Класс герметичности по проекту (обычно класс B или C) | Класс герметичности не ниже B, уплотнители стойкие к высоким температурам |
| Температурный диапазон | От -40 °C до +80 °C (с учётом конденсата) | Стойкость к температурам до 400 °C и выше — по классу огнестойкости |
| Крепление и опоры | Опоры с шагом по проектным нагрузкам, антикоррозийное покрытие | Крепление к несущим конструкциям с учётом теплового расширения |
| Сертификация | Соответствие ГОСТ или ТУ, наличие паспорта | Сертификат пожарной безопасности, протокол испытаний на огнестойкость |
| Совместимость с автоматикой | Фланцы для подключения датчиков давления и температуры | Встроенные приводы с интеграцией в СУЗ |
Совет инженера: Выбирайте противопожарные клапаны с независимой сертификацией и протоколами испытаний на огнестойкость. Клапаны должны быть протестированы на герметичность и устойчивость к высоким температурам в течение заданного времени (например, EI 60 — 60 минут).
Эксплуатационные требования к системам дымоудаления на кровле
После ввода в эксплуатацию системы дымоудаления требуют регулярного обслуживания:
- Ежемесячный визуальный осмотр воздуховодов, клапанов и оборудования на коррозию, повреждения и герметичность.
- Проверка работоспособности противопожарных клапанов и приводов — не реже раза в квартал.
- Очистка воздуховодов и вентиляторов от пыли и конденсата — по регламенту.
- Проверка настроек автоматики и калибровка датчиков — не реже двух раз в год.
- Аэродинамические испытания после капитального ремонта или модернизации.
- Ведение журнала эксплуатации с фиксацией работ и неисправностей.
Несоблюдение регламента ведёт к снижению эффективности, росту энергопотребления и риску отказа в критической ситуации.
Эксплуатация и обслуживание приточных установок: регламенты и оптимизация

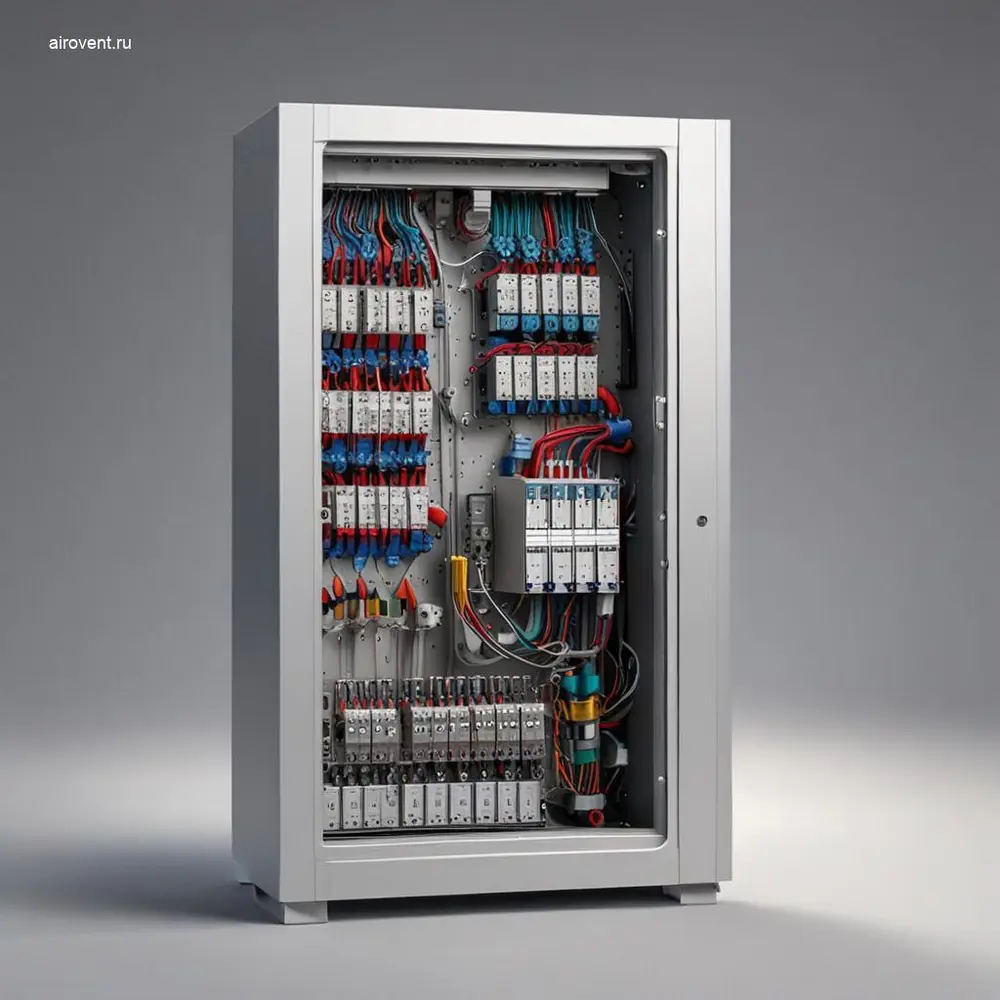

Типовая структура шкафа управления приточной установкой с PLC и HMI
Современные ПВУ комплектуются шкафами управления, которые интегрируют:
- Программируемый логический контроллер (PLC) для автоматизации процессов;
- Частотные преобразователи (ЧРП) для регулирования производительности вентиляторов;
- Панель оператора (HMI) с сенсорным или кнопочным интерфейсом;
- Устройства защиты (автоматические выключатели, реле перегрузки, УЗО);
- Коммутационные элементы (контакторы, реле, клеммные колодки);
- Датчики контроля параметров (давления, температуры, влажности, расхода воздуха).
Шкафы проектируются под конкретные требования заказчика и специфику объекта.
| Компонент шкафа управления | Функциональное назначение | Типовые требования к эксплуатации |
|---|---|---|
| PLC | Управление режимами ПВУ, обработка сигналов с датчиков, взаимодействие с системами диспетчеризации | Резервное копирование ПО, проверка целостности сигналов, обновление прошивки |
| Частотный преобразователь (ЧРП) | Регулирование скорости вентиляторов для поддержания параметров воздухообмена | Контроль температуры, проверка параметров электропитания, очистка радиаторов, калибровка датчиков |
| HMI-панель | Визуализация параметров, настройка режимов, отображение аварийных сообщений | Проверка сенсорного экрана, обновление интерфейса, ведение журнала событий |
| Устройства защиты | Предотвращение аварий (перегрузки, КЗ, утечки тока) | Периодическая проверка срабатывания, замена изношенных элементов |
| Датчики контроля | Измерение параметров воздуха для корректной работы системы | Калибровка, проверка точности, очистка от загрязнений, замена при выходе из строя |
Совет инженера: Регулярно делайте резервные копии ПО контроллера. При сбое или замене оборудования восстановление настроек из копии сокращает простой системы. Храните копии на отдельном носителе и обновляйте после каждого изменения конфигурации.
Регламентное обслуживание ПВУ с частотными преобразователями и шкафами управления
Обслуживание ПВУ с ЧРП и шкафами на базе PLC/HMI включает комплекс мероприятий для поддержания работоспособности:
Чек-лист регламентного обслуживания
- Визуальный осмотр шкафа на механические повреждения, следы перегрева, коррозию и загрязнения;
- Проверка кабельных линий и клеммных соединений — отсутствие окисления, обрывов, КЗ;
- Тестирование автоматических выключателей, реле и контакторов — проверка срабатывания при имитации аварий;
- Контроль параметров электропитания: напряжение, частота, гармонические искажения;
- Проверка ЧРП — отсутствие ошибок на дисплее, корректность регулирования скорости;
- Калибровка датчиков давления, температуры и расхода воздуха;
- Очистка радиаторов охлаждения ЧРП и других компонентов;
- Проверка HMI-панели — отображение параметров, ввод данных, ведение журнала;
- Тестирование аварийных режимов — имитация отключения питания, срабатывания защит;
- Обновление ПО PLC и HMI-панели;
- Проверка работы системы диспетчеризации (при наличии);
- Ведение эксплуатационной документации — фиксация работ, неисправностей и мер.
Оптимизация работы ПВУ с частотными преобразователями и шкафами управления
Оптимизация эксплуатации ПВУ с ЧРП и PLC/HMI снижает энергопотребление, продлевает срок службы оборудования и повышает надёжность.
Основные направления оптимизации
1. Настройка алгоритмов управления вентиляторами:
- Частотное регулирование для поддержания параметров воздухообмена с минимальными затратами;
- Режимы «день/ночь», «рабочее время/выходные» для адаптации к реальным потребностям;
- Интеграция с BMS для синхронизации с другими инженерными системами.
2. Мониторинг и анализ эксплуатационных данных:
- Сбор данных о работе установки (производительность, энергопотребление, температура, давление);
- Использование HMI-панели или систем диспетчеризации для формирования отчётов;
- Корректировка настроек на основе анализа для снижения затрат.
3. Профилактика типовых проблем:
- Перегрев ЧРП — обеспечиваем охлаждение, чистим радиаторы, контролируем температуру;
- Ошибки связи между PLC и HMI — проверяем кабельные линии, настройки протоколов;
- Нестабильная работа вентиляторов — проверяем параметры частотного регулирования, балансируем колёса;
- Ложные срабатывания защит — калибруем датчики, проверяем настройки реле.
| Направление оптимизации | Методы реализации | Ожидаемый эффект |
|---|---|---|
| Энергосбережение | Настройка частотного регулирования, режимы пониженной производительности, интеграция с BMS | Снижение энергопотребления на 20–40% |
| Продление срока службы | Регламентное обслуживание, контроль параметров, замена изношенных компонентов | Сокращение затрат на ремонт, увеличение межремонтных интервалов |
| Повышение надёжности | Мониторинг данных, профилактика проблем, резервирование критичных компонентов | Снижение риска аварийных остановок |
| Упрощение эксплуатации | Интуитивно понятные HMI-панели, автоматизация операций, удалённый мониторинг | Сокращение времени на обслуживание |
Совет инженера: Используйте встроенные функции энергосбережения ЧРП. Режим автоматического снижения скорости вентиляторов при уменьшении нагрузки («sleep mode») сокращает энергопотребление в периоды низкой активности.
Типовые ошибки при эксплуатации ПВУ с ЧРП и шкафами управления
Ошибки проектирования, монтажа и эксплуатации ведут к сбоям:
Чек-лист выявления и предотвращения типовых ошибок
- Отсутствие или некорректная настройка защитных функций ЧРП;
- Неправильная калибровка датчиков давления, температуры и расхода;
- Кабели недостаточного сечения для подключения ЧРП;
- Отсутствие резервных копий ПО PLC;
- Недостаточная вентиляция шкафа управления;
- Игнорирование предупреждающих сообщений на HMI-панели;
- Несвоевременная замена изношенных компонентов;
- Отсутствие регламентного обслуживания;
- Неправильная настройка параметров частотного регулирования;
- Ошибки при интеграции с системами диспетчеризации.
Требования к персоналу и документации
Эффективная эксплуатация ПВУ с ЧРП и PLC/HMI требует квалифицированного персонала и актуальной документации.
Требования к персоналу
- Профильное образование или сертификаты по вентиляции и автоматизации;
- Знание принципов работы ЧРП, PLC и HMI;
- Умение читать электрические схемы и схемы автоматизации;
- Опыт работы с контрольно-измерительными приборами;
- Понимание алгоритмов управления ПВУ и систем диспетчеризации;
- Навыки программирования PLC и настройки HMI (при необходимости);
- Знание требований охраны труда и электробезопасности.
Требования к документации
- Проектная документация: электрические схемы, схемы автоматизации, спецификации;
- Эксплуатационные инструкции для ПВУ, шкафа управления, ЧРП, PLC и HMI;
- Регламенты технического обслуживания: графики работ, перечни параметров, методики калибровки;
- Журналы эксплуатации: фиксация работ, неисправностей, заменённых компонентов;
- Журналы аварийных ситуаций: описание инцидентов, мер, рекомендаций;
- Резервные копии ПО PLC и HMI, конфигураций ЧРП;
- Акты выполненных работ.
Совет инженера: Проводите регулярное обучение персонала. Включайте в программы не только теорию, но и практику по настройке оборудования, диагностике неисправностей и работе с документацией.
Требования к размещению приточных установок — неотъемлемая часть проектирования, монтажа и эксплуатации систем вентиляции, дымоудаления и противодымной защиты. Соблюдение нормативных и проектных параметров обеспечивает эффективный воздухообмен, энергосбережение и безопасность объекта. Регулярное техническое обслуживание и контроль рабочих характеристик продлевают ресурс оборудования и помогают избежать типовых ошибок.
