Технические требования, типовые ошибки и регламенты для девелоперов, генподрядчиков и инженеров ОВиК
Размещение приточно-вытяжной установки (ПВУ) в машинном отделении — ключевой этап проектирования и эксплуатации инженерных систем. От корректного выбора оборудования, монтажа и обслуживания зависят энергоэффективность, безопасность и соответствие нормам.
Рассмотрим практические аспекты размещения ПВУ: требования к пространству, типовые ошибки монтажа, параметры автоматики и регламенты технического обслуживания. Акцент — на системах вентиляции, дымоудаления и противодымной защиты в коммерческих и промышленных объектах.

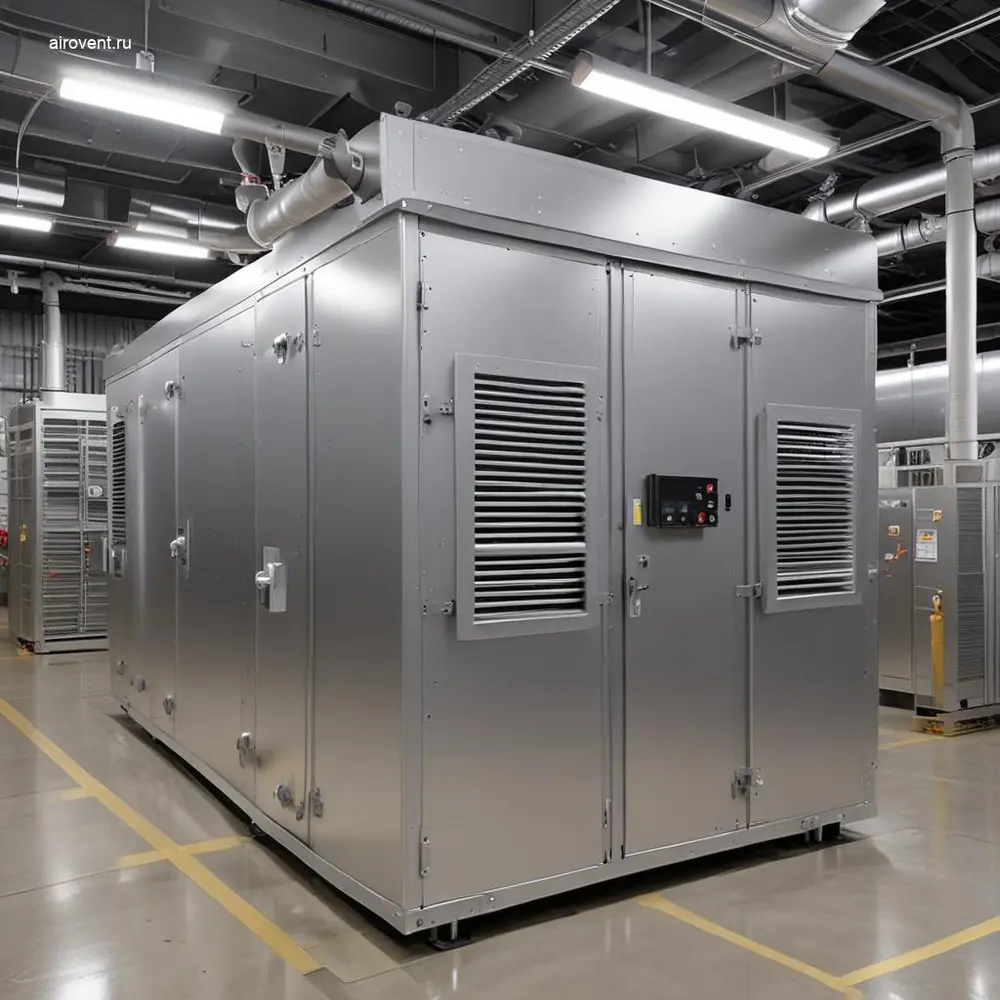

Проектирование размещения приточно-вытяжной установки в машинном отделении: требования и ограничения
1. Исходные данные и нормативные требования
Проектирование размещения ПВУ начинаем с анализа ТЗ и действующих норм. Ключевые документы:
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»;
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»;
- ГОСТ Р 53305-2009 «Противопожарные клапаны. Методы испытаний»;
- Технические условия производителя оборудования.
На этапе предпроектной подготовки определяем:
- Требуемый воздухообмен (м³/ч);
- Допустимые уровни шума (дБ(А)) в машинном отделении и смежных помещениях;
- Температурные режимы эксплуатации (°C);
- Класс пожароопасности помещения и необходимость огнезадерживающих клапанов.
2. Компоновка оборудования на плане машинного отделения
Размещение ПВУ обеспечивает:
- Свободный доступ для монтажа, обслуживания и ремонта;
- Минимальные потери давления в воздуховодах;
- Соблюдение противопожарных разрывов и требований к эвакуационным путям.
| Критерий | Требования к размещению | Типовые ограничения |
|---|---|---|
| Габариты установки | Учитываем размеры ПВУ и зоны обслуживания: не менее 800 мм с фронтальной стороны и 500 мм — с остальных | Ограниченная площадь машинного отделения, пересечение с инженерными коммуникациями |
| Воздуховоды | Используем оцинкованные воздуховоды (d 160 мм и более) с минимальным количеством поворотов для снижения сопротивления | Необходимость обхода несущих конструкций |
| Противопожарная защита | Устанавливаем огнезадерживающие клапаны на границах противопожарных отсеков, герметизируем проходки | Сложность интеграции клапанов в существующую систему автоматики |
| Шкаф управления | Размещаем в зоне с нормальными условиями: температура, влажность, отсутствие вибрации | Ограниченное пространство для шкафа, необходимость защиты от пыли и влаги |
| Освещение | Обеспечиваем промышленное освещение (не менее 200 лк) в зонах обслуживания и монтажа | Наличие теневых зон из-за габаритного оборудования |
3. Чек-лист проверки проектных решений
- Согласованы ли габариты ПВУ с размерами машинного отделения и проходами для обслуживания?
- Предусмотрены ли компенсаторы на воздуховодах для снижения вибрационных нагрузок?
- Учтена ли необходимость установки огнезадерживающих клапанов по СП 7.13130.2013?
- Размещён ли шкаф управления в зоне с допустимыми параметрами окружающей среды?
- Обеспечено ли промышленное освещение в зонах монтажа и обслуживания?
- Согласованы ли точки подключения электропитания и автоматики с генподрядчиком?
- Предусмотрены ли мероприятия по шумоизоляции установки и воздуховодов?
- Выполнен ли аэродинамический расчёт сети воздуховодов?
4. Типовые ошибки и способы их предотвращения
Распространённые ошибки при проектировании размещения ПВУ:
- Недостаточные проходы для обслуживания. Решение: закладываем зоны обслуживания на этапе компоновки, согласовываем с заказчиком.
- Отсутствие огнезадерживающих клапанов. Решение: анализируем противопожарные отсеки, устанавливаем клапаны по нормам.
- Неправильное размещение шкафа управления. Решение: учитываем требования по температуре, влажности и вибрации.
- Недостаточное освещение. Решение: используем промышленные светильники с защитой IP65 и выше, предусматриваем аварийное освещение.
- Игнорирование вибрационных нагрузок. Решение: применяем виброизоляторы и гибкие вставки на воздуховодах.
Совет инженера: При проектировании размещения ПВУ координируйте работы с другими инженерными системами (электроснабжение, водоснабжение, автоматизация). Часто конфликты возникают на стадии монтажа из-за неучтённых пересечений коммуникаций. Рекомендуем использовать BIM-моделирование для визуализации и согласования всех решений до начала строительных работ.
5. Требования к рабочей документации
В состав рабочей документации включаем:
- План машинного отделения с габаритами установки, воздуховодов, клапанов и шкафа управления;
- Разрезы и виды с высотными отметками оборудования и коммуникаций;
- Спецификацию оборудования и материалов;
- Схемы автоматизации, электроснабжения и заземления;
- Ведомость объёмов работ для генподрядчика;
- Пояснительную записку с обоснованием решений.
Чертежи выполняем по ГОСТ 21.602-2016.

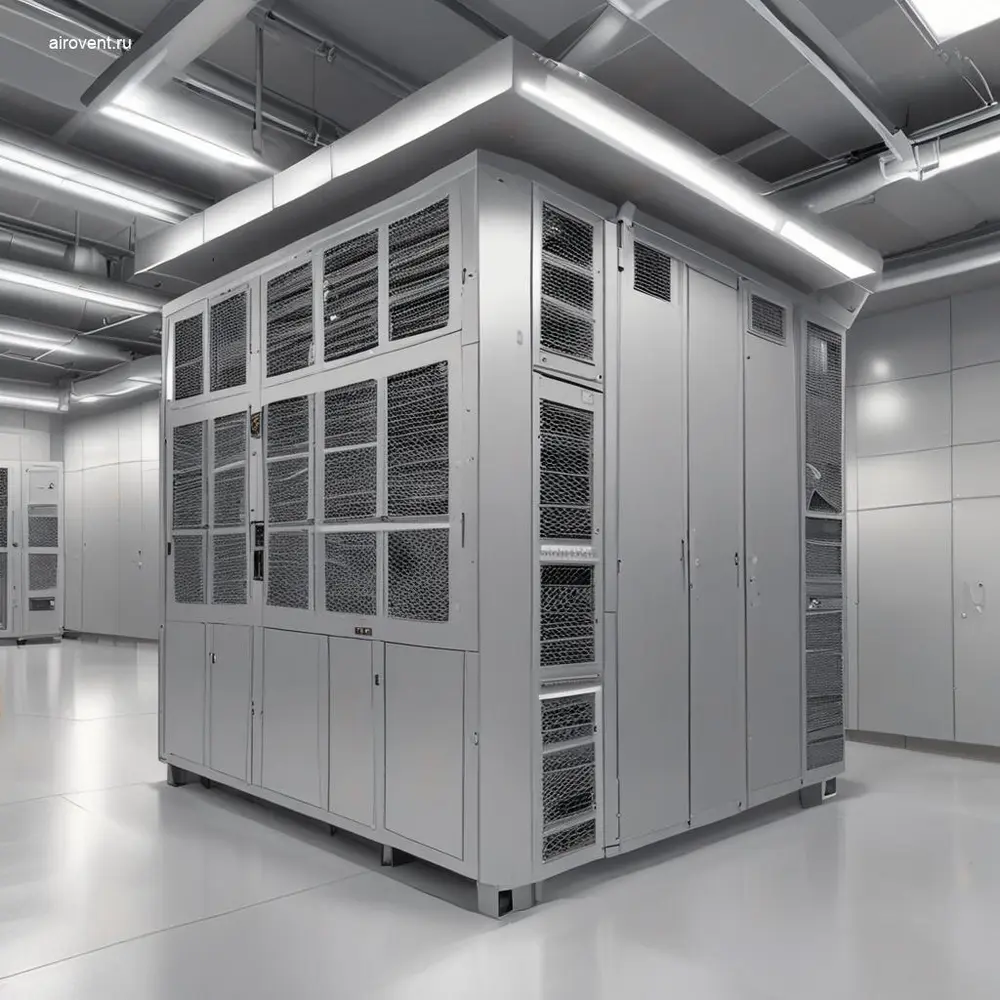

Монтаж приточно-вытяжной установки в машинном отделении: этапы и типовые ошибки
Подготовительный этап: согласование и планирование
Монтаж ПВУ начинаем с анализа проектной документации и ТЗ. Согласовываем с заказчиком и проектировщиком:
- Производительность установки (м³/ч);
- Требуемое давление (Па);
- Температурные режимы (°C);
- Уровень шума (дБ(А));
- Требования к автоматизации и диспетчеризации.
Типовые ошибки на стадии подготовки:
- Несоответствие габаритов ПВУ размерам машинного отделения;
- Отсутствие учёта нагрузок на перекрытия;
- Недостаточная проработка трассировки воздуховодов;
- Игнорирование требований к вибро- и шумоизоляции.
| Критерий | Традиционный подход | Современные требования |
|---|---|---|
| Размещение ПВУ | Монтаж на полу без учёта доступа для обслуживания | Установка на виброопорах с обеспечением свободного доступа со всех сторон |
| Материал воздуховодов | Оцинкованная сталь без дополнительной защиты | Оцинкованная сталь с антикоррозийным покрытием или нержавеющая сталь для агрессивных сред |
| Герметичность соединений | Стандартные хомуты без уплотнителей | Герметичные соединения с резиновыми или силиконовыми уплотнителями, контроль герметичности после монтажа |
| Автоматизация и контроль | Ручная регулировка параметров без удалённого мониторинга | Интеграция с системой диспетчеризации, автоматическая регулировка по датчикам температуры, влажности и CO₂ |
Совет инженера: На этапе планирования согласуйте с проектировщиком и службой эксплуатации установку дополнительных датчиков и точек контроля. Это позволит оперативно выявлять отклонения в работе ПВУ и минимизировать риски аварий.
Монтаж приточно-вытяжной установки: ключевые этапы
1. Установка агрегата на фундамент или виброопоры
ПВУ монтируем на заранее подготовленное основание. Выбор зависит от массы, габаритов агрегата и требований к виброизоляции:
- Бетонный фундамент с анкерными креплениями;
- Виброопоры с резиновыми или пружинными элементами;
- Металлические рамы с демпфирующими прокладками.
Типовые ошибки:
- Неправильный выбор типа виброопор;
- Отсутствие контроля горизонтальности установки;
- Использование несоответствующих анкерных болтов.
2. Монтаж воздуховодов и фасонных элементов
Воздуховоды монтируем по проектной трассировке. Контролируем:
- Герметичность соединений;
- Крепление к строительным конструкциям;
- Установку огнезадерживающих и обратных клапанов;
- Теплоизоляцию воздуховодов.
Типовые ошибки:
- Неправильная последовательность монтажа;
- Использование несоответствующих уплотнительных материалов;
- Отсутствие уклонов на дренажных участках.
3. Подключение электропитания и автоматики
Электрическая часть монтажа включает:
- Подключение силовых кабелей к электродвигателям вентиляторов;
- Монтаж щита управления с контроллерами;
- Прокладку кабелей управления и сигнальных линий;
- Настройку параметров автоматики.
Типовые ошибки:
- Несоответствие сечения кабелей расчётным нагрузкам;
- Отсутствие маркировки кабелей и клеммных соединений;
- Неправильная настройка параметров автоматики.
4. Пусконаладочные работы (ПНР)
После монтажа ПВУ проводим ПНР:
- Проверяем герметичность воздуховодов и соединений;
- Настраиваем и балансируем систему по расходу воздуха;
- Тестируем работу вентиляторов, клапанов и исполнительных механизмов;
- Проверяем систему автоматики и диспетчеризации;
- Измеряем фактические параметры (производительность, давление, уровень шума) и сравниваем с проектными.
Типовые ошибки:
- Проведение ПНР без участия заказчика и проектировщика;
- Отсутствие протоколов испытаний;
- Недостаточная балансировка системы.
| Этап монтажа ПВУ | Ключевые проверки | Типовые ошибки |
|---|---|---|
| Установка агрегата |
|
|
| Монтаж воздуховодов |
|
|
| Подключение электропитания и автоматики |
|
|
| Пусконаладочные работы |
|
|
Совет инженера: При монтаже ПВУ проверяйте совместимость оборудования с существующими системами (пожаротушение, дымоудаление). Заранее согласуйте с заказчиком график ПНР, чтобы минимизировать простои.
Типовые ошибки при монтаже и их последствия
- Ошибки проектирования:
- Неправильный расчёт производительности ПВУ;
- Неучтённые гидравлические сопротивления в воздуховодах;
- Отсутствие резервирования оборудования.
- Ошибки монтажа:
- Некачественная герметизация соединений воздуховодов;
- Неправильная установка виброопор;
- Нарушение требований пожарной безопасности.
- Ошибки при подключении электропитания и автоматики:
- Неправильное подключение фаз электродвигателей;
- Отсутствие защиты от перегрузок;
- Некачественная настройка параметров автоматики.
- Ошибки при ПНР:
- Отсутствие балансировки системы;
- Неполная проверка работы автоматики;
- Отсутствие протоколов испытаний.
Совет инженера: Для минимизации рисков привлекайте сертифицированных подрядчиков с опытом реализации аналогичных проектов. Организуйте регулярный контроль качества на всех этапах монтажа, включая промежуточные приёмки скрытых работ.
Эксплуатация и техническое обслуживание ПВУ
Регламентные работы:
- Ежемесячный осмотр и очистка фильтров;
- Проверка герметичности воздуховодов и соединений;
- Контроль работы вентиляторов, электродвигателей и подшипников;
- Проверка состояния виброопор и крепёжных элементов;
- Тестирование работы автоматики и датчиков;
- Проверка параметров работы системы.
Типовые проблемы в эксплуатации:
- Засорение фильтров;
- Износ подшипников и ременных передач;
- Коррозия воздуховодов и элементов ПВУ;
- Сбои в работе автоматики;
- Несоответствие фактических параметров проектным.
Документация и отчётность:
- Ведение журнала эксплуатации;
- Составление актов выполненных работ;
- Регулярное обновление исполнительной документации;
- Формирование отчётов по энергоэффективности.
| Вид работ | Периодичность | Ключевые проверки | Типовые проблемы |
|---|---|---|---|
| Осмотр и очистка фильтров | Ежемесячно |
|
|
| Проверка работы вентиляторов | Ежеквартально |
|
|
| Проверка герметичности воздуховодов | Два раза в год |
|
|
| Проверка работы автоматики | Ежеквартально |
|
|
Совет инженера: Для продления срока службы ПВУ внедряйте систему предиктивного обслуживания. Она основана на мониторинге ключевых параметров (вибрация, температура подшипников, потребляемая мощность) и позволяет своевременно выявлять неисправности. Обучайте персонал основам работы с системой.

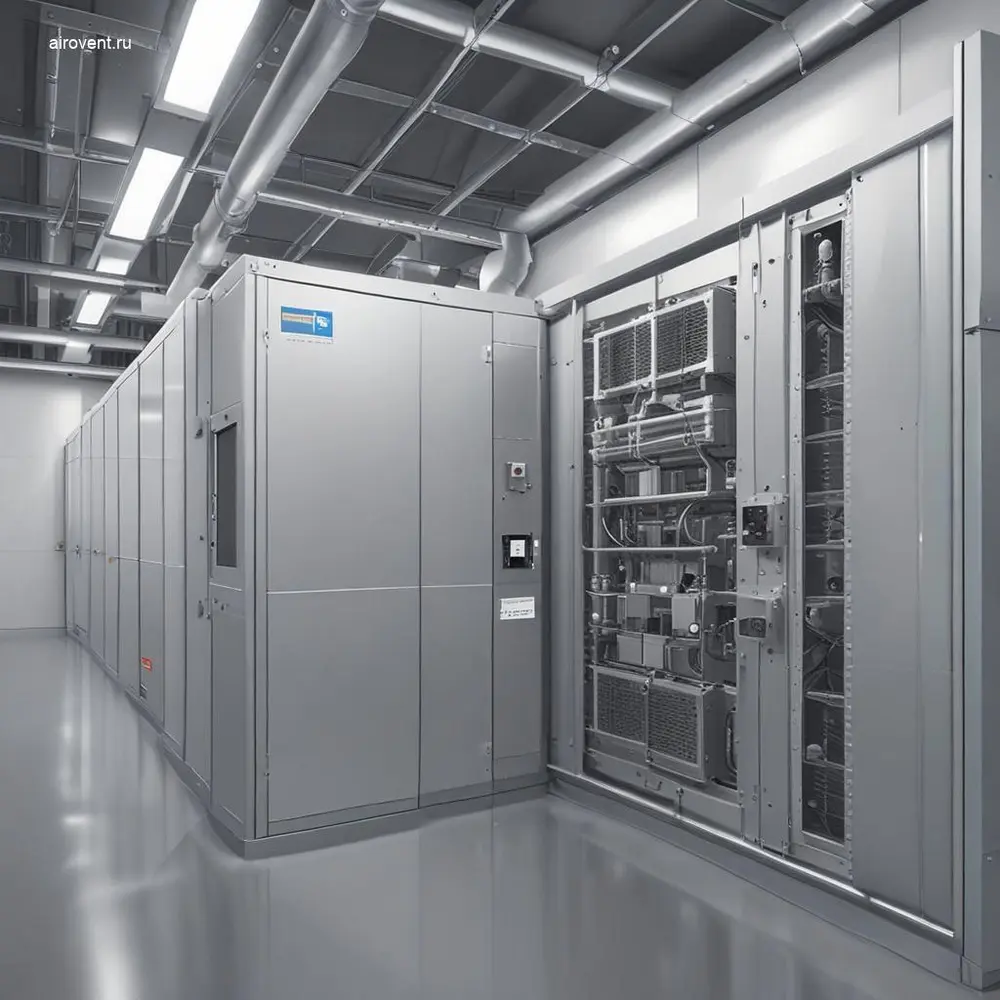

Обслуживание и эксплуатация приточно-вытяжной установки в машинном отделении: регламенты и диагностика
1. Нормативные требования и периодичность обслуживания
Обслуживание ПВУ регламентируем проектной документацией, ТЗ и внутренними стандартами эксплуатации. Основные нормативные документы:
- СП 60.13330.2020;
- СП 73.13330.2016;
- ГОСТ Р 56924-2016;
- Инструкции производителя оборудования.
Типовая периодичность обслуживания:
| Вид работ | Периодичность | Ответственный |
|---|---|---|
| Визуальный осмотр оборудования | Еженедельно | Служба эксплуатации |
| Проверка состояния фильтров | Ежемесячно или по перепаду давления | Служба эксплуатации / Подрядчик |
| Диагностика электрических соединений и автоматики | Ежеквартально | Подрядчик / Проектная организация |
| Проверка виброизоляторов и креплений | Ежеквартально | Подрядчик |
| Чистка теплообменников и воздуховодов | По проекту (не реже 1 раза в год) | Подрядчик |
| Полное техническое обслуживание с ПНР | 1 раз в год или по ТЗ | Подрядчик / Проектная организация |
2. Чек-лист диагностики ПВУ
- Герметичность корпуса установки;
- Состояние фильтров;
- Диагностика вентиляторов;
- Проверка виброизоляторов;
- Осмотр теплообменных секций;
- Контроль работы автоматики;
- Проверка электрических соединений;
- Анализ параметров воздуха на входе/выходе;
- Проверка состояния воздуховодов;
- Верификация настроек частотных преобразователей.
3. Типовые неисправности и причины
| Неисправность | Возможные причины | Методы диагностики |
|---|---|---|
| Снижение расхода воздуха | Засорение фильтров, загрязнение теплообменников, неисправность вентилятора, утечки в воздуховодах | Измерение перепада давления на фильтрах, визуальный осмотр, проверка тока двигателя, аэродинамические испытания |
| Повышенный уровень шума или вибрации | Износ подшипников, дисбаланс рабочего колеса, повреждение виброизоляторов, ослабление креплений | Вибродиагностика, осмотр подшипниковых узлов, проверка виброизоляторов, контроль затяжки креплений |
| Несоответствие температуры приточного воздуха | Неисправность теплообменника, утечки теплоносителя, неверные настройки автоматики, засорение воздуховодов | Измерение температуры на входе/выходе, проверка давления теплоносителя, диагностика датчиков |
| Сбои в работе автоматики | Неисправность датчиков, повреждение кабелей, ошибки программирования контроллера | Проверка сигналов с датчиков, тестирование кабелей, анализ логов контроллера |
| Утечки в корпусе или воздуховодах | Коррозия, механические повреждения, неплотности фланцевых соединений, износ уплотнителей | Визуальный осмотр, проверка герметичности дымогенератором или анемометром |
4. Особенности эксплуатации ПВУ в машинном отделении
- Повышенные нагрузки на фильтры: требуют более частой замены или использования специализированных материалов;
- Температурные режимы: влияют на выбор материалов и класс изоляции электродвигателей;
- Вибрационные нагрузки: требуют усиленных мер по виброизоляции;
- Требования к автоматике: обеспечиваем резервирование критически важных узлов;
- Доступность для обслуживания: проектируем установки с учётом удобства доступа к узлам.
5. Документирование и отчётность
Для контроля состояния ПВУ ведём:
- Журнал эксплуатации: фиксируем работы, замечания, замены комплектующих, результаты измерений;
- Акты выполненных работ;
- Протоколы испытаний;
- Паспорта оборудования;
- Отчёты по диагностике.
Совет инженера: При организации обслуживания ПВУ в машинном отделении уделите внимание резервированию критически важных узлов (вентиляторы, автоматика). Внедрите систему мониторинга параметров в реальном времени с удалённым оповещением о неисправностях.
Корректное размещение, монтаж и обслуживание ПВУ в машинном отделении — залог эффективной работы систем вентиляции, дымоудаления и противодымной защиты. Соблюдение проектных требований, регламентов производителя и нормативов минимизирует риски неисправностей, снижает эксплуатационные затраты и обеспечивает безопасность объекта.
