Технические параметры AHU для венткамер — что это такое и зачем это нужно в инженерных системах зданий

Основные параметры AHU для проектирования венткамер

1. Производительность по воздуху и давлению

Производительность AHU задаётся двумя параметрами: объёмным расходом воздуха (м³/ч) и полным давлением (Па). Эти значения определяем по ТЗ на основе:

• расчётов воздухообмена для помещений;
• аэродинамических потерь в сети воздуховодов;
• требований к кратности воздухообмена.

При проектировании венткамер учитываем:

• максимальный и минимальный расход воздуха для разных режимов (зимний/летний, дневной/ночной);
• запас по давлению (10–15%) для компенсации изменений в сети;
• совместимость с рекуператорами тепла, если они предусмотрены.

2. Энергоэффективность и потребляемая мощность

Энергоэффективность AHU влияет на эксплуатационные затраты. Ключевые параметры:

• удельная мощность вентилятора (SFP, Вт/(м³/ч)) — чем ниже, тем эффективнее;
• КПД вентилятора и электродвигателя;
• наличие частотного регулирования (ЧРП) для плавной настройки производительности;
• теплотехнические характеристики теплообменников и рекуператоров.

Для снижения энергопотребления:

• выбираем AHU с электродвигателями класса IE3;
• предусматриваем автоматику для оптимизации работы по нагрузке;
• интегрируем с BMS для централизованного управления.

3. Габариты и компоновка AHU в венткамере

Размещение AHU требует учёта:

• габаритов агрегата и зон обслуживания (зазоры 500–800 мм);
• компоновки секций для удобного доступа к компонентам;
• расположения патрубков под трассировку воздуховодов;
• весовых характеристик для проверки несущей способности перекрытий.

Чек-лист по размещению:

• Сопоставляем габариты AHU с размерами венткамеры.
• Проверяем монтажные проёмы для доставки оборудования.
• Крепим AHU на виброопоры, изолируем шум.
• Согласовываем патрубки с трассировкой воздуховодов.
• Проверяем несущую способность фундамента.
• Обеспечиваем доступ для подключения электропитания и автоматики.
• Предусматриваем освещение и вентиляцию венткамеры.

4. Уровень шума и вибрации

Шум и вибрация AHU передаются в помещения через воздуховоды или конструкции. Для минимизации:

• выбираем AHU с низким уровнем звуковой мощности (дБ(А));
• применяем звукоизоляцию стен венткамеры и воздуховодов;
• устанавливаем виброизоляторы под опоры и гибкие вставки на воздуховодах;
• размещаем венткамеры вдали от помещений с высокими акустическими требованиями.

Меры по снижению шума:

• монтируем глушители на входе/выходе AHU;
• используем вентиляторы с загнутыми назад лопатками;
• применяем звукоизолирующие кожухи для вентиляторных секций;
• регулярно проверяем виброизоляторы и гибкие вставки.

5. Материалы и коррозионная стойкость

Материалы AHU подбираем под условия эксплуатации:

• корпус — оцинкованная сталь (0,8–1,2 мм) или нержавеющая сталь для агрессивных сред;
• теплообменники — медь, алюминий или нержавеющая сталь;
• фильтры — синтетические волокна, устойчивые к влаге;
• уплотнения — EPDM-резина или силикон для температурных перепадов.

6. Требования к автоматике и системам управления

Автоматика AHU обеспечивает:

• регулирование производительности вентилятора (ЧРП или ступенчатое);
• контроль перепада давления на фильтрах;
• управление теплообменниками для поддержания температуры;
• защиту от замерзания в зимний период;
• мониторинг параметров воздуха (температура, влажность, CO₂);
• интеграцию с пожарной сигнализацией.

Чек-лист по автоматике:

• Определяем функции автоматики по ТЗ.
• Выбираем тип управления: релейная логика, контроллер или BMS.
• Устанавливаем датчики для контроля давления, температуры, влажности.
• Настраиваем удалённый мониторинг через BMS.
• Разрабатываем алгоритмы защиты оборудования.
• Предусматриваем аварийные режимы (например, переход на естественную вентиляцию).
• Согласовываем протоколы обмена данными (Modbus, BACnet).

7. Монтаж и пусконаладка

Качество монтажа и ПНР влияет на эффективность AHU. Основные этапы:

• монтаж по проектной документации и инструкции производителя;
• проверка комплектности и отсутствия повреждений;
• крепление AHU на виброопоры;
• подключение воздуховодов с гибкими вставками;
• электромонтаж по ПУЭ;
• пусконаладка с проверкой всех компонентов и настройкой автоматики.

Чек-лист по монтажу:

• Проверяем комплектность оборудования.
• Контролируем крепления и фундамент.
• Монтируем с учётом зон обслуживания.
• Подключаем воздуховоды с герметизацией.
• Проверяем электрические соединения и заземление.
• Настраиваем автоматику и балансируем систему.
• Тестируем AHU в разных режимах.
• Обучаем персонал эксплуатации.

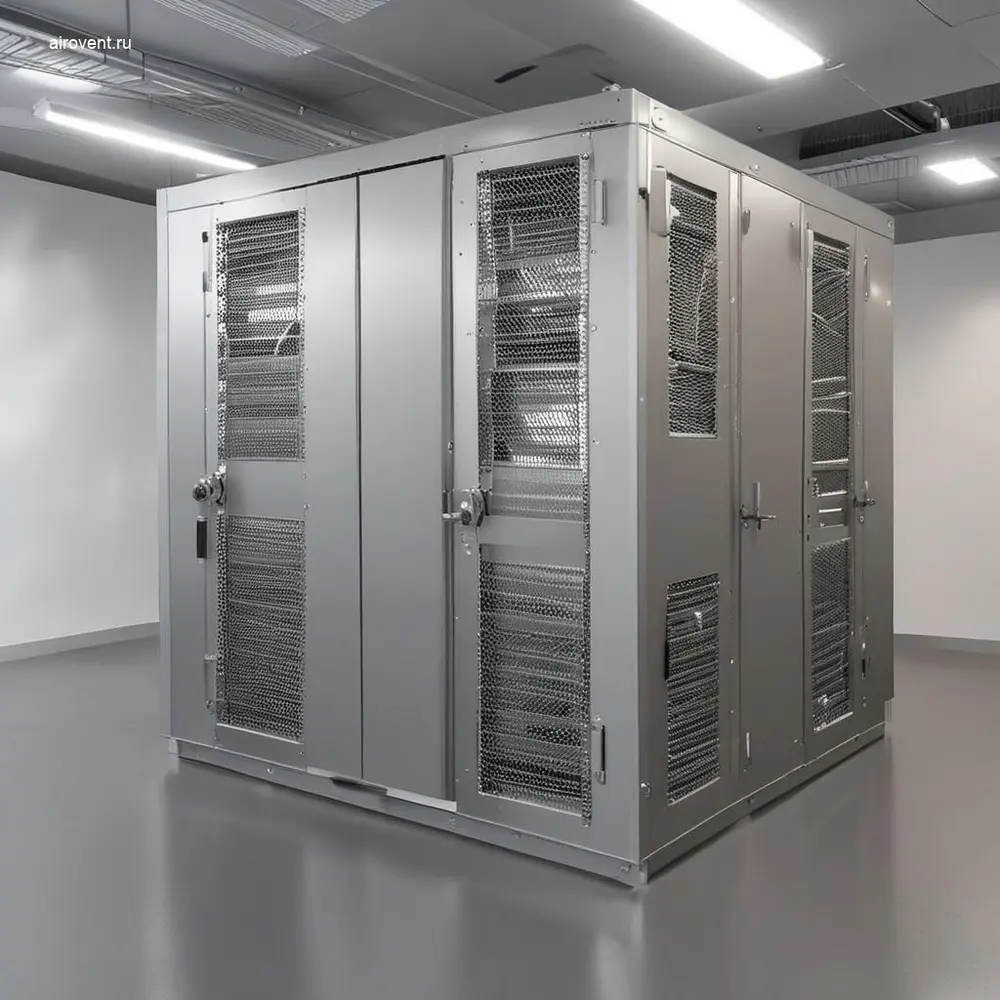

Монтаж и пусконаладка AHU: ошибки и решения

Подготовка к монтажу AHU

Перед установкой проверяем:

• соответствие габаритов и массы AHU проекту;
• готовность фундамента или опорной рамы;
• доступность монтажных проёмов;
• точки подключения инженерных систем;
• требования к шумоизоляции и виброразвязке.

Типовые ошибки на этапе подготовки:

• несоответствие габаритов AHU проектным проёмам;
• отсутствие расчёта нагрузок на перекрытия;
• несогласованные точки подвода коммуникаций.

Ключевые параметры AHU для монтажа и ПНР

При монтаже и наладке важны:

• производительность (м³/ч) — определяет диаметры воздуховодов;
• напор (Па) — влияет на выбор воздуховодов и шумоглушителей;
• температурные режимы (°C) — проверяем теплоизоляцию;
• уровень шума (дБ(А)) — диктует необходимость звукоизоляции;
• энергопотребление (кВт) — определяет требования к электроснабжению;
• габариты и масса — влияют на логистику и фундамент.

Чек-лист проверок перед монтажом

• Сопоставляем габариты AHU с монтажной зоной.
• Проверяем фундамент на соответствие массе установки.
• Контролируем доступность проёмов для доставки.
• Согласовываем точки подключения коммуникаций.
• Проверяем готовность трассировки воздуховодов.
• Убеждаемся в прочности строительных конструкций.
• Проверяем сертификаты и паспорта на оборудование.
• Согласовываем график монтажа и ПНР.
• Готовим инструмент и средства защиты.
• Проводим инструктаж монтажной бригады.

Типовые ошибки монтажа и последствия

• Неправильные виброопоры — передача вибраций на конструкции, шум, износ оборудования.
• Негерметичные воздуховоды — утечки воздуха, снижение производительности, перерасход энергии.
• Отсутствие теплоизоляции — конденсат, коррозия, ухудшение качества воздуха.
• Ошибки в электроподключении — перегрузка сетей, выход автоматики из строя.
• Неверная трассировка воздуховодов — рост аэродинамического сопротивления, шум.
• Несоблюдение уклонов дренажа — скопление конденсата, затопление.
• Неправильная установка датчиков — сбои в управлении системой.

Пусконаладка AHU: этапы и проверки

1. Визуальный осмотр на отсутствие повреждений.
2. Проверка электроподключений и заземления.
3. Гидравлические и пневматические испытания на герметичность.
4. Настройка вентиляторов и проверка производительности.
5. Тестирование теплообменников и увлажнителей.
6. Настройка автоматики и диспетчеризации.
7. Комплексные испытания под нагрузкой.
8. Сдача в эксплуатацию с оформлением акта.

Чек-лист пусконаладки

• Проверяем отсутствие механических повреждений.
• Контролируем электрические соединения.
• Тестируем герметичность воздуховодов и контуров.
• Измеряем расход воздуха и напор, сравниваем с проектом.
• Настраиваем ЧРП для требуемой производительности.
• Проверяем работу теплообменников и автоматики.
• Тестируем датчики температуры, давления, влажности.
• Настраиваем алгоритмы управления.
• Проводим комплексные испытания в разных режимах.
• Контролируем уровень шума и вибраций.
• Готовим исполнительную документацию.
• Оформляем акт приёмки.

Документация по монтажу и ПНР

После завершения работ оформляем:

• акт приёмки оборудования в монтаж;
• акт готовности строительной части;
• исполнительные схемы трассировки;
• протоколы испытаний на герметичность;
• протоколы измерений расхода, напора, температуры, шума;
• протоколы настройки автоматики;
• акт приёмки в эксплуатацию;
• инструкции по эксплуатации и ТО;
• гарантийные талоны и сертификаты.

Документацию согласовываем с заказчиком, генподрядчиком и эксплуатацией.

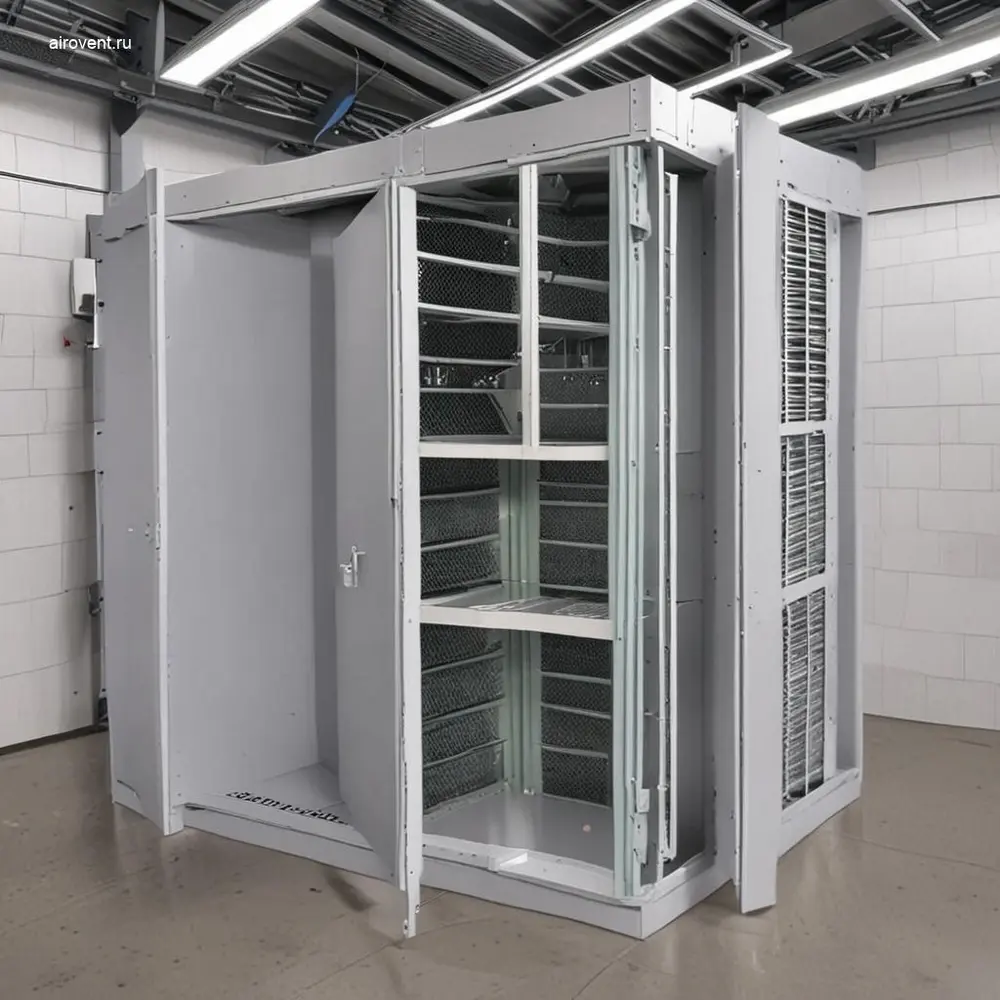

Эксплуатация и обслуживание AHU: контроль параметров

1. Задачи эксплуатации AHU

AHU поддерживает проектные параметры микроклимата. Основные задачи:

• обеспечение заданных расходов воздуха (м³/ч) и давления (Па);
• поддержание температуры и влажности приточного воздуха;
• минимизация энергопотребления;
• своевременное устранение неисправностей.

2. Чек-лист технического обслуживания

• Осматриваем корпус AHU на повреждения и коррозию.
• Проверяем фильтры: степень загрязнения, целостность материала. Меняем при предельном перепаде давления.
• Контролируем вентиляторы: вибрацию, шум (дБ(А)), температуру подшипников. Смазываем по регламенту.
• Проверяем теплообменники на утечки, коррозию, загрязнения. Очищаем при необходимости.
• Тестируем автоматику: датчики температуры, давления, влажности. Проверяем настройки PID-регуляторов.
• Контролируем герметичность воздуховодов и уплотнений.
• Проверяем клапаны и заслонки на плавность хода.
• Анализируем данные мониторинга: расход воздуха, температура, энергопотребление.
• Ведём журнал ТО с фиксацией работ и отклонений.

3. Методы очистки фильтров AHU

4. Типовые проблемы и причины отклонений

• Снижение расхода воздуха:
  • засорение фильтров или теплообменников;
  • неисправность вентилятора;
  • утечки в воздуховодах;
  • ошибки в настройках ЧРП.
• Отклонение температуры:
  • неисправность теплообменника;
  • ошибки автоматики;
  • недостаточная мощность оборудования;
  • неправильная работа смесительных клапанов.
• Повышенный шум:
  • дисбаланс рабочего колеса;
  • износ подшипников;
  • отсутствие виброопор;
  • засорение воздуховодов.
• Рост энергопотребления:
  • загрязнение фильтров;
  • неоптимальные настройки ЧРП;
  • утечки воздуха;
  • одновременная работа нагрева и охлаждения.

5. Автоматизация и мониторинг AHU

Системы мониторинга обеспечивают:

• контроль расхода воздуха, температуры, давления, энергопотребления;
• автоматическую регулировку вентиляторов и теплообменников;
• диагностику неисправностей;
• интеграцию с BMS;
• архивирование данных для анализа и планирования ТО.

Рекомендации:

• настраиваем уведомления о критических отклонениях;
• анализируем тренды для оптимизации режимов;
• используем данные для снижения энергопотребления.

6. Документация по эксплуатации

Ведём следующие документы:

• Журнал ТО: даты работ, заменённые элементы, выявленные неисправности.
• Акт ПНР: соответствие параметров AHU проекту.
• Протокол автоматики: настройки датчиков и контроллеров.
• Отчёт по энергоэффективности: анализ динамики энергопотребления.
• Паспорт оборудования: характеристики, схемы, гарантийные обязательства.

Документация позволяет:

• планировать закупку расходников;
• анализировать причины неисправностей;
• подтверждать гарантийные обязательства;
• обеспечивать преемственность при смене подрядчиков.
