Регламентное обслуживание шкафов управления вентиляцией, дымоудалением и автоматикой: чек-листы, типовые ошибки и нормативные требования для девелоперов, генподрядчиков и инженеров эксплуатации
Шкафы управления обеспечивают корректную работу приточно-вытяжных установок, систем дымоудаления и противодымной защиты. Без регламентного обслуживания оборудование даёт сбои, теряет энергоэффективность и перестаёт соответствовать проектным параметрам. В статье — ключевые аспекты: типовые ошибки монтажа и пусконаладки, параметры проверки, нормативные нюансы и практические рекомендации.
Обслуживание шкафов управления вентиляцией: регламенты и нормативные требования
1. Нормативная база и область применения
Требования к обслуживанию шкафов управления регламентируют:
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» — общие требования к системам вентиляции.
- СП 73.13330.2016 «Внутренние санитарно-технические системы зданий» — правила монтажа и эксплуатации электрооборудования.
- ГОСТ Р 51330.13-99 «Электрооборудование взрывозащищённое» — для объектов с особыми условиями.
- ПТЭЭП — требования к обслуживанию электрооборудования.
- ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Требования распространяются на шкафы управления приточными, вытяжными, приточно-вытяжными системами, дымоудалением и подпором воздуха. Особое внимание — объектам с повышенными требованиями к надёжности: ЦОД, больницы, производственные цеха.
2. Периодичность и состав регламентных работ
Регламент включает плановые и внеплановые мероприятия. Периодичность зависит от условий эксплуатации, но не реже сроков, установленных производителем и нормативными документами.
| Вид работ | Периодичность | Ключевые действия | Ответственный |
|---|---|---|---|
| Визуальный осмотр | Ежемесячно | Проверяем целостность корпуса, отсутствие механических повреждений, загрязнений, коррозии. Контролируем индикацию и органы управления. | Служба эксплуатации |
| Проверка электрических соединений | Ежеквартально | Подтягиваем клеммы, проверяем отсутствие окисления контактов, контролируем затяжку болтовых соединений. Измеряем сопротивление изоляции кабельных линий. | Специализированная организация (группа допуска IV) |
| Функциональное тестирование | Раз в полгода | Тестируем автоматику, датчики, исполнительные механизмы. Проверяем аварийные режимы: срабатывание защит и сигнализации. | Служба эксплуатации / подрядчик по сервису |
| Калибровка датчиков и регуляторов | Ежегодно | Проверяем точность датчиков температуры, давления, влажности, расхода воздуха. Настраиваем регуляторы по проектным параметрам. | Специализированная организация |
| Проверка систем защиты | Ежегодно | Тестируем автоматы, УЗО, реле защиты от перегрузок и КЗ. Проверяем срабатывание тепловых и токовых защит электродвигателей. | Специализированная организация |
| Обновление ПО | По мере выхода обновлений | Устанавливаем актуальные версии ПО контроллеров, проверяем совместимость. Делаем резервные копии настроек. | Подрядчик по сервису / производитель |
3. Чек-лист проверок перед началом обслуживания
- Получаем наряд-допуск на работы в электроустановках (при необходимости).
- Проверяем актуальность исполнительной документации: схемы, паспорта оборудования.
- Отключаем питание шкафа, вывешиваем плакаты «Не включать! Работают люди».
- Используем СИЗ: диэлектрические перчатки, изолированный инструмент, защитные очки.
- Готовим приборы: мегаомметр, мультиметр, тепловизор, калибратор датчиков.
- Согласовываем с диспетчерской план работ, особенно при тестировании аварийных режимов.
- Проверяем наличие и исправность огнетушителя в зоне работ.
- Удаляем посторонние предметы из шкафа и с подходов к нему.
- Фиксируем исходные параметры системы (температура, давление, расход воздуха).
- Подтверждаем готовность к работе с представителем службы эксплуатации.
4. Типовые проблемы и их устранение
Распространённые неисправности и методы устранения:
- Отсутствие питания шкафа:
- Проверяем напряжение на вводе автомата.
- Контролируем состояние предохранителей и автоматов защиты.
- Проверяем целостность кабельных линий и клемм.
- Тестируем УЗО и дифавтоматы.
- Нестабильная работа электродвигателей:
- Измеряем сопротивление изоляции обмоток.
- Проверяем настройки тепловых реле и токовых защит.
- Контролируем затяжку клемм силовой цепи.
- Сравниваем фактическую нагрузку с номинальными параметрами.
- Сбои в работе автоматики:
- Проверяем настройки контроллера на соответствие проекту.
- Тестируем датчики на корректность показаний.
- Контролируем целостность сигнальных кабелей и экранирование.
- Обновляем ПО контроллера.
- Перегрев компонентов шкафа:
- Проверяем работу вентиляции шкафа.
- Контролируем загрузку силовых компонентов (частотники, контакторы).
- Очищаем вентиляционные отверстия и фильтры.
- Проводим тепловизионный контроль.
- Ложные срабатывания защит:
- Проверяем уставки защитных устройств.
- Тестируем датчики аварийных сигналов.
- Контролируем целостность цепей сигнализации.
- Анализируем журнал событий контроллера.
Совет инженера: Ведём журнал технического состояния с фиксацией всех работ, заменённых компонентов и неисправностей. Это упрощает соблюдение регламентов, оптимизирует затраты на эксплуатацию и критически важно при передаче объекта на баланс или аудите. При замене компонентов проверяем совместимость с системой и обновляем документацию.
5. Требования к квалификации персонала и документации
Обслуживание выполняет персонал с соответствующими группами допуска:
- Работы без снятия напряжения (осмотр, тестирование) — группа III.
- Работы со снятием напряжения (проверка соединений, калибровка) — группа IV.
- Настройка и программирование контроллеров — специалисты с профильным образованием.
Документация включает:
- Акт выполненных работ с перечнем мероприятий и неисправностей.
- Протоколы испытаний (сопротивление изоляции, проверка защит, калибровка).
- Журнал технического состояния оборудования.
- Обновлённая исполнительная документация.
- Сертификаты на установленные компоненты.
Документы храним в службе эксплуатации и предоставляем по требованию контролирующих органов.
6. Взаимодействие с другими системами
Шкафы управления работают в связке с другими инженерными системами. Координируем действия при обслуживании:
- Электроснабжение: согласовываем отключения с энергослужбой, проверяем качество электроэнергии.
- BMS: тестируем передачу данных между контроллерами и центральной системой.
- Пожарная безопасность: проверяем режимы дымоудаления и подпора воздуха, сигналы от пожарной сигнализации.
- Холодоснабжение: контролируем взаимодействие с чиллерами и фанкойлами.
- Службы эксплуатации: информируем о плановых работах, согласовываем время тестов, передаём документацию.
Разрабатываем графики обслуживания с учётом сезонных нагрузок и технологических особенностей объекта.
7. Критические ошибки при обслуживании
Нарушение регламентов приводит к аварийным остановкам, повреждению оборудования и угрозе безопасности. Распространённые ошибки:
| Ошибка | Последствия | Меры предотвращения |
|---|---|---|
| Несоблюдение периодичности | Повышенный износ компонентов, отказы, снижение энергоэффективности | Соблюдаем график регламентных работ. Используем системы мониторинга. |
| Игнорирование визуальных осмотров | Пропуск ранних признаков неисправностей (коррозия, перегрев) | Включаем осмотры в ежемесячный регламент. Обучаем персонал. |
| Некачественная проверка соединений | Ослабление контактов, перегрев клемм, возгорание | Используем динамометрические отвёртки. Проводим тепловизионный контроль. |
| Неправильная настройка защит | Ложные срабатывания или несрабатывание при авариях | Проверяем уставки на соответствие проекту. Тестируем защиты. |
| Отсутствие резервного копирования настроек | Потеря настроек при сбое контроллера | Регулярно делаем резервные копии. Храним их в защищённом месте. |
| Несогласованные работы с другими службами | Конфликты при тестировании, повреждение смежных систем | Разрабатываем регламент взаимодействия. Согласовываем графики. |
| Использование неквалифицированного персонала | Неправильное выполнение работ, угроза безопасности | Требуем группы допуска и сертификаты. Проводим инструктажи. |
| Неактуальная документация | Затруднения при диагностике, ошибки при замене оборудования | Обновляем документацию после работ. Храним её в доступном месте. |
Совет инженера: При планировании обслуживания учитываем специфику объекта. На объектах с непрерывным циклом (больницы, ЦОД) резервируем критически важные компоненты и разрабатываем планы аварийного переключения. Обучаем персонал основам диагностики — это сокращает время реакции при проблемах.

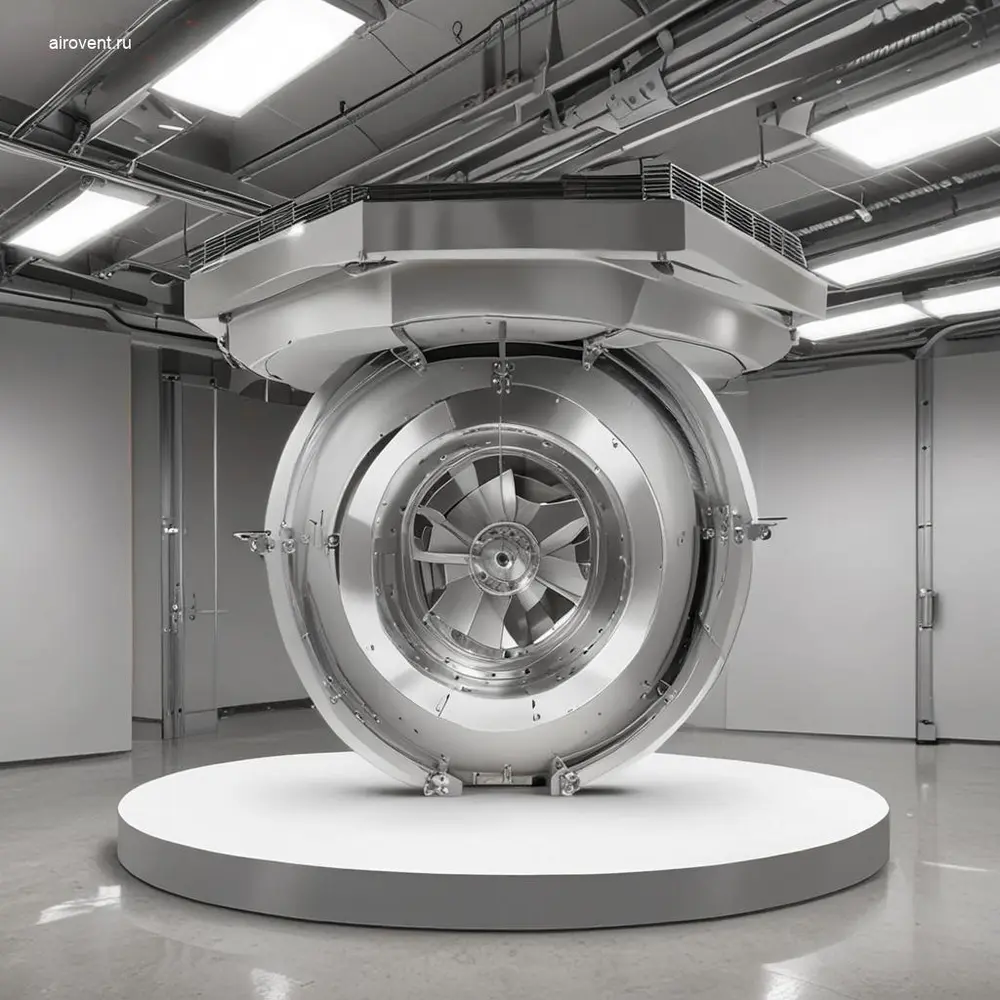

Пусконаладка и диагностика шкафов управления: чек-листы и типовые неисправности
Цели и этапы пусконаладки
Пусконаладка — завершающий этап перед сдачей объекта в эксплуатацию. Задачи: проверка соответствия параметров проекту, настройка автоматики, выявление дефектов монтажа. Процесс включает три этапа:
- Предварительная проверка документации и комплектности;
- Функциональные испытания в ручном и автоматическом режимах;
- Комплексная диагностика с фиксацией результатов в протоколе.
Чек-лист проверок перед пусконаладкой
- Проверяем наличие и соответствие проектной документации: схемы, спецификации, паспорта, сертификаты.
- Проводим визуальный осмотр шкафа: отсутствие повреждений, коррозии, загрязнений, целостность уплотнений.
- Контролируем маркировку: соответствие надписей на аппаратуре и кабелях проекту.
- Проверяем монтаж: правильность подключения силовых и сигнальных цепей, отсутствие натяжения кабелей.
- Контролируем заземление: наличие и непрерывность цепи, соответствие сечения проводников нормам.
- Измеряем сопротивление изоляции силовых и контрольных цепей мегаомметром.
- Проверяем наличие и стабильность напряжения на входе шкафа, фазировку.
- Тестируем устройства защиты: автоматы, УЗО, реле напряжения.
- Готовим средства диагностики: мультиметр, осциллограф, ПО для настройки контроллеров.
Типовые неисправности и методы диагностики
Распространённые неисправности шкафов управления системами дымоудаления:
| Неисправность | Причины | Диагностика | Устранение |
|---|---|---|---|
| Отсутствие питания на входе | Неисправность источника питания, повреждение кабеля, срабатывание защит | Проверяем напряжение на клеммах, прозваниваем кабель, тестируем автоматы и УЗО | Устраняем обрыв кабеля, заменяем неисправные устройства, восстанавливаем питание |
| Не включается вентилятор дымоудаления | Неисправность пускателя или контактора, обрыв цепи управления, неисправность двигателя | Проверяем цепь управления мультиметром, контролируем напряжение на катушке пускателя | Меняем пускатель, восстанавливаем цепь управления, ремонтируем или заменяем двигатель |
| Ложное срабатывание системы дымоудаления | Неисправность датчиков дыма, помехи в сигнальных цепях, ошибки ПО контроллера | Проверяем сигналы с датчиков осциллографом, анализируем логику контроллера | Меняем датчики, корректируем ПО, улучшаем экранирование |
| Не открываются противопожарные клапаны | Неисправность привода, обрыв цепи управления, механическое заедание | Проверяем напряжение на приводе, прозваниваем цепь управления, осматриваем механизм | Меняем привод, восстанавливаем цепь, устраняем механические дефекты |
| Нестабильная работа контроллера | Помехи в цепях питания, неисправность блока питания, ошибки ПО | Проверяем качество питания осциллографом, диагностируем блок питания, анализируем логи контроллера | Устанавливаем фильтры питания, меняем блок питания, перепрошиваем контроллер |
| Отсутствие связи с верхним уровнем АСУ ТП | Неисправность интерфейсного модуля, повреждение кабеля, неверные настройки протокола | Проверяем кабель, диагностируем модуль, анализируем настройки протокола | Меняем кабель или модуль, корректируем настройки |
Совет инженера: При диагностике шкафов дымоудаления уделяем внимание цепям управления клапанами и вентиляторами. Часто причиной неисправностей становятся ошибки монтажа: неправильное подключение кабелей, недостаточное сечение проводников или отсутствие экранирования. Рекомендуем использовать кабели с медными жилами и двойным экранированием для сигнальных цепей, а также резервировать критические узлы (блоки питания, контроллеры).
Проверка функциональных режимов работы
После устранения неисправностей проводим комплексную проверку:
- Ручной режим: проверяем включение/отключение вентиляторов и клапанов с панели управления. Контролируем индикацию.
- Автоматический режим: тестируем срабатывание по сигналу от датчиков дыма или пожарной сигнализации. Контролируем последовательность включения оборудования.
- Дистанционное управление: проверяем управление с верхнего уровня АСУ ТП или диспетчерского пульта. Контролируем передачу сигналов.
- Режим тестирования: проверяем работу при имитации аварий (отключение питания, обрыв цепи датчика). Контролируем переход на резервное питание.
Документирование результатов пусконаладки
По результатам оформляем протокол, который включает:
- Перечень проверенного оборудования с заводскими номерами и паспортными данными;
- Результаты измерений и испытаний (сопротивление изоляции, параметры питания, время срабатывания);
- Описание выявленных неисправностей и мер по их устранению;
- Выводы о соответствии системы проекту и готовности к эксплуатации;
- Рекомендации по дальнейшему обслуживанию.
Протокол подписывают ответственные лица подрядчика, заказчика и службы эксплуатации.
Типовые ошибки при пусконаладке
- Недостаточная проверка документации: отсутствие актуальных схем приводит к ошибкам в подключении. Решение: согласовываем документацию с проектировщиком до начала работ.
- Игнорирование проверки изоляции: пропуск этапа ведёт к КЗ или ложным срабатываниям. Решение: обязательно измеряем сопротивление изоляции до подачи питания.
- Неправильная настройка автоматики: неверные параметры контроллера приводят к некорректной работе. Решение: настраиваем по проекту, проверяем в тестовом режиме.
- Отсутствие резервирования: непредвиденные отказы ведут к отказу системы. Решение: используем резервные блоки питания, дублируем критические цепи.
- Недостаточная подготовка персонала: ошибки при эксплуатации сводят на нет наладку. Решение: проводим инструктаж для службы эксплуатации.

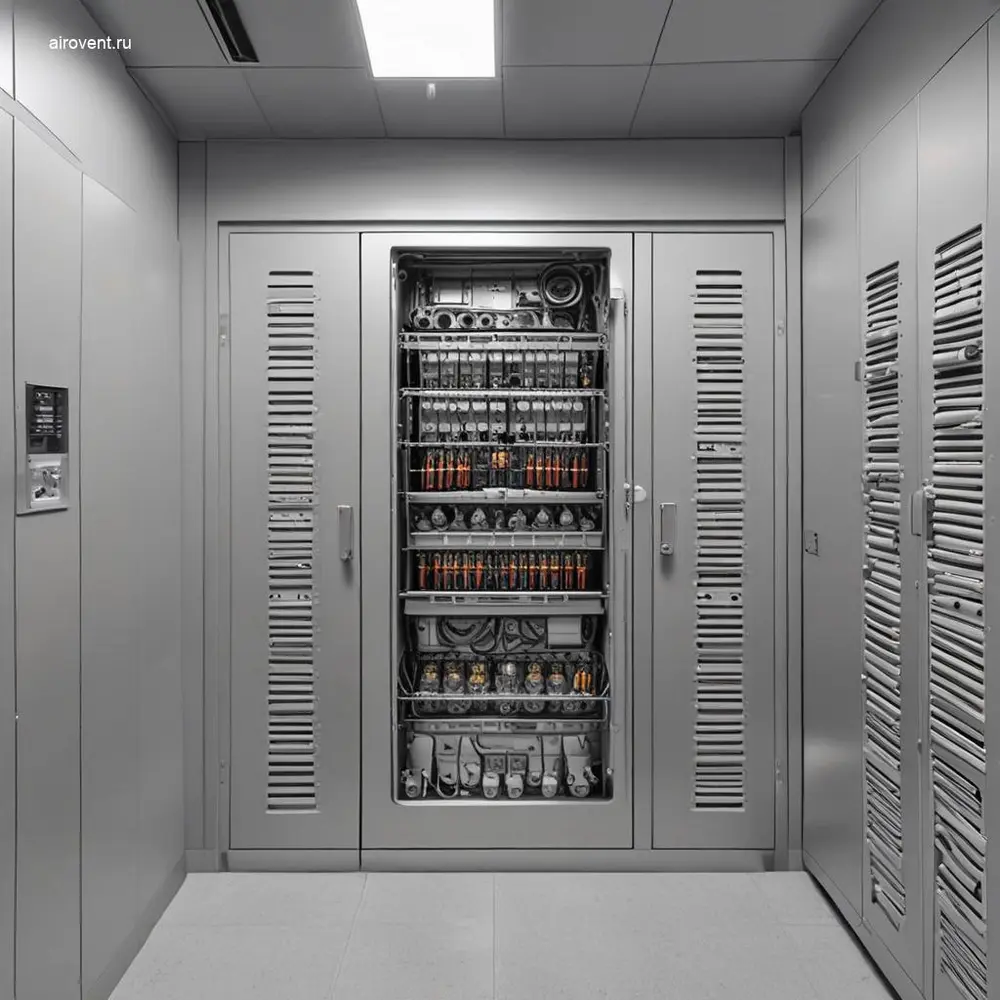

Эксплуатация и модернизация шкафов управления: практические рекомендации
1. Требования к шкафам управления на этапе проектирования и поставки
Шкафы управления для систем вентиляции и дымоудаления должны соответствовать ТУ проекта, требованиям безопасности и эксплуатационной надёжности. Учитываем:
- Совместимость с оборудованием: вентиляционными установками, клапанами, датчиками, исполнительными механизмами;
- Климатические условия: температура, влажность, запылённость;
- Требования к электропитанию: напряжение, частота, класс защиты (IP);
- Резервирование критически важных узлов (источники питания, контроллеры);
- Возможность интеграции в BMS;
- Соответствие нормам пожарной безопасности и электробезопасности.
При поставке проверяем комплектность, наличие технической документации и сертификатов.
| Критерий | Шкаф с PLC и HMI | Релейный шкаф |
|---|---|---|
| Гибкость настройки | Высокая: программируемые контроллеры адаптируют алгоритмы без замены аппаратной части | Низкая: изменения требуют перемонтажа |
| Диагностика и мониторинг | Расширенные: HMI отображает параметры, архивирует события, позволяет удалённую диагностику | Ограниченные: диагностика только по индикаторам или внешними устройствами |
| Интеграция с BMS | Поддерживается: стандартные протоколы (Modbus, BACnet, LON) | Возможна, но требует дополнительных модулей |
| Надёжность | Высокая: отсутствие механических реле снижает риск износа | Зависит от качества реле и монтажа |
| Стоимость владения | Выше на этапе внедрения, ниже в долгосрочной перспективе | Ниже на этапе внедрения, выше в эксплуатации |
Совет инженера: При выборе шкафа с PLC и HMI уточняйте у производителя наличие готовых библиотек для типовых алгоритмов (управление ПВУ с рекуперацией или системой дымоудаления). Это сокращает время программирования и снижает риск ошибок.
2. Монтаж и пусконаладка
Качество монтажа и ПНР влияет на надёжность работы систем. Основные этапы:
- Подготовка помещения: устанавливаем ШУ в чистом, сухом помещении с температурой и влажностью в пределах документации. Обеспечиваем свободный доступ.
- Монтаж:
- Прокладываем кабельные линии с соблюдением требований по сечению, экранированию и заземлению;
- Подключаем оборудование (вентиляторы, клапаны, датчики) по схеме;
- Проверяем целостность изоляции и отсутствие КЗ.
- Пусконаладка:
- Проверяем работоспособность всех входов/выходов контроллера;
- Настраиваем параметры алгоритмов (уставки, задержки, логика);
- Тестируем аварийные режимы;
- Интегрируем с BMS (при наличии);
- Фиксируем результаты в акте.
Чек-лист для ПНР:
- Проверено соответствие монтажа проекту;
- Измерено сопротивление изоляции кабелей (не менее 0,5 МОм);
- Проверено заземление (сопротивление не более 4 Ом);
- Протестированы все входы контроллера;
- Проверена работа выходных цепей;
- Настроены уставки и алгоритмы по ТЗ;
- Проведено тестирование аварийных режимов;
- Проверена работа HMI;
- Выполнена интеграция с BMS;
- Составлен акт ПНР.
3. Эксплуатация и техническое обслуживание
Для бесперебойной работы систем соблюдаем регламент ТО:
- Ежемесячно:
- Визуальный осмотр на предмет повреждений, загрязнений, коррозии;
- Проверка работы вентиляции шкафа;
- Контроль температуры внутри шкафа;
- Проверка индикаторов и HMI.
- Ежеквартально:
- Проверка затяжки клемм;
- Тестирование резервного питания;
- Проверка архива событий на HMI;
- Калибровка датчиков.
- Ежегодно:
- Проверка сопротивления изоляции кабелей;
- Тестирование аварийных режимов;
- Обновление ПО контроллера;
- Проверка работы BMS.
Типовые проблемы:
- Нестабильная работа: ошибки в настройке алгоритмов, неисправности датчиков, плохой контакт;
- Ложные срабатывания: неверные уставки, помехи в цепях питания;
- Отсутствие связи с BMS: ошибки настройки протокола, неисправности сетевого оборудования;
- Перегрев шкафа: неисправность вентиляции, загрязнение фильтров.
Совет инженера: Для снижения риска ложных срабатываний настраиваем фильтрацию сигналов от датчиков в ПО контроллера. Например, задержка на срабатывание сигнала о превышении давления исключит влияние кратковременных скачков.
4. Модернизация шкафов управления
Модернизация может потребоваться при:
- Изменении требований к системе (увеличение производительности, новые алгоритмы);
- Моральном устаревании оборудования;
- Частых отказах и сбоях;
- Необходимости интеграции с новыми системами диспетчеризации.
Этапы модернизации:
- Аудит:
- Анализируем текущую конфигурацию и алгоритмы;
- Выявляем узкие места;
- Оцениваем совместимость с новыми требованиями.
- Разработка ТЗ:
- Определяем новые требования;
- Выбираем оборудование;
- Согласовываем ТЗ с заказчиком.
- Проектирование и поставка:
- Разрабатываем схемы и алгоритмы;
- Закупаем оборудование;
- Проверяем комплектность.
- Монтаж:
- Демонтируем старое оборудование;
- Монтируем новый ШУ;
- Прокладываем и подключаем кабели.
- ПНР и тестирование:
- Настраиваем алгоритмы;
- Тестируем работу в штатных и аварийных режимах;
- Интегрируем с BMS;
- Составляем акт ввода в эксплуатацию.
| Критерий | Замена релейного ШУ на PLC+HMI | Обновление ПО существующего ШУ |
|---|---|---|
| Стоимость | Высокая: закупка оборудования, монтаж, ПНР | Низкая: обновление ПО и настройка |
| Время реализации | Длительное: от недель до месяцев | Краткосрочное: от дней до недели |
| Гибкость системы | Высокая: реализация сложных алгоритмов | Ограниченная: зависит от оборудования |
| Риски | Средние: требует планирования и тестирования | Низкие: минимальное вмешательство |
| Совместимость | Требует проверки: может потребоваться замена датчиков | Высокая: не затрагивает аппаратную часть |
Чек-лист для модернизации:
- Проведён аудит и выявлены узкие места;
- Разработано и согласовано ТЗ;
- Выбрано оборудование по ТЗ;
- Проверена совместимость;
- Разработаны схемы и алгоритмы;
- Выполнен монтаж;
- Проведены ПНР и тестирование;
- Обучен персонал;
- Составлен акт ввода.
Совет инженера: При модернизации с интеграцией в BMS заранее согласуйте протокол обмена данными (Modbus, BACnet) и формат параметров. Это избежит доработок на этапе ПНР и ускорит ввод системы.
Обслуживание шкафов управления вентиляцией — ключевой элемент обеспечения надёжной и эффективной работы инженерных систем. Регламентное обслуживание, правильная пусконаладка и своевременная модернизация позволяют избежать сбоев, снизить эксплуатационные расходы и соответствовать проектным параметрам.
