Практическое руководство для девелоперов, генподрядчиков и инженеров ОВиК по обеспечению герметичности воздуховодов класса B в системах вентиляции, дымоудаления и противодымной защиты
Герметичность воздуховодов класса B — ключевой параметр, который влияет на энергоэффективность, безопасность и соответствие проектным требованиям. Ошибки в выборе материалов, монтаже или обслуживании приводят к потерям давления, снижению производительности вентиляторов и сбоям в работе автоматики. В материале разбираем этапы проектирования, монтажа и эксплуатации воздуховодов класса B, типовые ошибки и способы их предотвращения.
Проектирование систем с учётом герметичности воздуховодов класса B: требования и расчёты
Нормативные требования к герметичности воздуховодов класса B
Герметичность воздуховодов класса B регламентируют стандарты и своды правил, которые устанавливают допустимые утечки воздуха на 1 м² поверхности при испытательном давлении. Класс B применяют в системах вентиляции и кондиционирования для объектов со средними требованиями: офисы, торговые центры, производственные помещения с неагрессивными средами.
Основные требования:
- Допустимые утечки воздуха на 1 м² поверхности при заданном испытательном давлении (уточняем по проекту или ТЗ).
- Использование сертифицированных материалов и комплектующих, соответствующих классу B.
- Обязательные аэродинамические испытания после монтажа для подтверждения соответствия классу.
Расчётные параметры для систем с герметичностью класса B
При проектировании учитываем:
- Площадь поверхности воздуховодов — определяет объём возможных утечек.
- Рабочее давление в системе — влияет на выбор материалов.
- Температурный режим эксплуатации — важен для подбора уплотнителей.
- Длина и конфигурация воздуховодов — сказывается на распределении давления и потерях воздуха.
Расчёт утечек воздуха проводим по формулам из нормативной документации с учётом класса герметичности и испытательного давления. Результаты используем для корректировки производительности оборудования и подбора вентиляторов с запасом по мощности.
Чек-лист проверки герметичности воздуховодов класса B
- Проверяем соответствие материалов и комплектующих классу B по сертификатам.
- Контролируем качество монтажа стыков и соединений (наличие уплотнительных прокладок, герметиков).
- Проверяем установку огнезадерживающих клапанов и других элементов, влияющих на герметичность.
- Проводим аэродинамические испытания системы после монтажа с оформлением протокола.
- Анализируем результаты испытаний и корректируем систему при превышении допустимых утечек.
- Документируем все этапы проверки для передачи заказчику и службам эксплуатации.
Сравнение классов герметичности воздуховодов
| Критерий | Класс A (низкий) | Класс B (средний) | Класс C (высокий) | Класс D (очень высокий) |
|---|---|---|---|---|
| Область применения | Системы с низкими требованиями к энергоэффективности | Офисные здания, торговые центры, производственные помещения | Лаборатории, чистые помещения, медицинские учреждения | Фармацевтические производства, атомные станции, спецобъекты |
| Допустимые утечки воздуха | Максимальные значения по нормам | Средние значения, ограниченные классом B | Минимальные утечки, жёсткие требования | Практически полное отсутствие утечек |
| Требования к материалам | Стандартные оцинкованные воздуховоды | Оцинкованные воздуховоды с уплотнительными прокладками | Специальные материалы, сварные соединения | Высокотехнологичные материалы, герметичные сварные швы |
| Сложность монтажа | Низкая, стандартные соединения | Средняя, требуется контроль герметичности стыков | Высокая, необходимы специальные инструменты | Очень высокая, монтаж только специализированными бригадами |
| Стоимость реализации | Низкая | Средняя | Высокая | Очень высокая |
Типовые ошибки при проектировании и монтаже
Частые ошибки, которые приводят к нарушению герметичности:
- Использование материалов и комплектующих, не соответствующих классу B.
- Некачественный монтаж стыков: отсутствие или неправильное нанесение герметиков.
- Отсутствие контроля герметичности на этапах монтажа и пусконаладки.
- Неправильный подбор вентиляционного оборудования без учёта утечек.
- Игнорирование температурного режима при выборе уплотнительных материалов.
Совет инженера: как обеспечить герметичность класса B
При проектировании систем с герметичностью класса B уделяйте внимание выбору уплотнительных материалов. Для систем с температурными перепадами или агрессивными средами используйте специализированные герметики и прокладки, устойчивые к деформациям и химическим воздействиям.
На этапе монтажа внедрите поэтапный контроль: проверяйте каждый стык и соединение перед фиксацией. Это избавит от дорогостоящих переделок на стадии пусконаладки и гарантирует соответствие системы классу герметичности.
Взаимодействие с подрядчиками и службами эксплуатации
Для успешной реализации проекта:
- Чётко прописывайте требования к классу герметичности в ТЗ и проектной документации.
- Согласовывайте с генподрядчиком перечень материалов и технологий.
- Организуйте обучение монтажников правилам работы с герметичными соединениями.
- Включайте в договор обязательства по аэродинамическим испытаниям и предоставлению протоколов.
- Передавайте службам эксплуатации полный комплект документации: схемы, протоколы испытаний, рекомендации по обслуживанию.

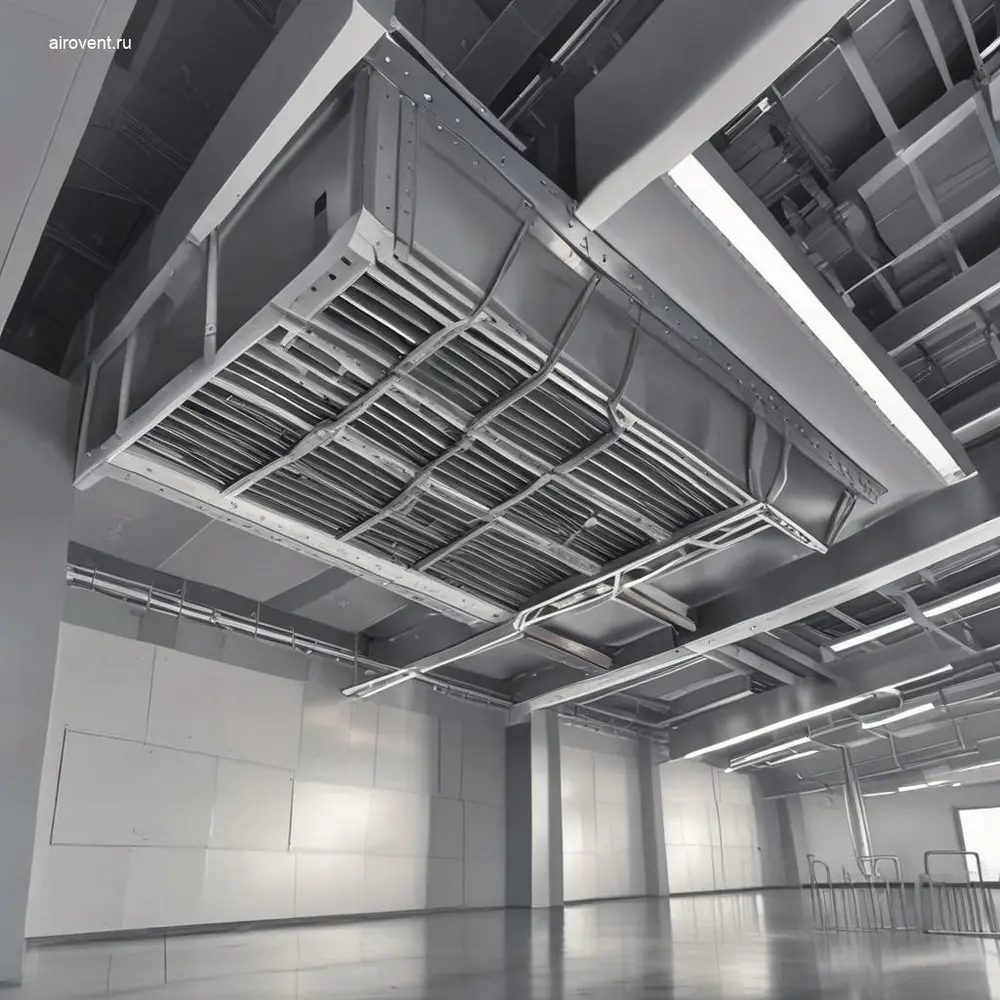

Монтаж воздуховодов класса B: технологии, контроль и типовые ошибки
Область применения и нормативные требования
Воздуховоды класса B монтируем в системах вентиляции и дымоудаления, где требуется огнестойкость не менее 30 минут. Their применяют в машинных отделениях, коридорах эвакуации, лестничных клетках — там, где нужно предотвратить распространение огня и дыма.
Основные нормативные документы:
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»;
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»;
- ГОСТ Р 53301-2013 «Клапаны противопожарные вентиляционных систем. Методы испытаний на огнестойкость».
Ключевое требование — сохранение целостности и герметичности системы при высоких температурах. Это обеспечиваем огнезащитными материалами, правильной установкой противопожарных клапанов и соблюдением технологии монтажа.
Чек-лист подготовки к монтажу воздуховодов класса B
- Проверяем проектную документацию на соответствие нормам пожарной безопасности.
- Контролируем наличие сертификатов на воздуховоды, огнезащитные материалы и противопожарные клапаны.
- Проверяем готовность строительных конструкций: проёмы, крепёж, огнезащитные покрытия.
- Готовим инструмент: ножницы по металлу, заклёпочники, герметики, огнестойкие ленты, СИЗ.
- Организуем рабочую зону: освещение, вентиляцию, доступ к точкам крепления.
- Проводим инструктаж монтажной бригады по технологии и безопасности.
- Проверяем комплектность воздуховодов и фасонных элементов.
Технология монтажа: этапы и ключевые операции
1. Установка крепёжных элементов
Крепим воздуховоды огнестойкими подвесами, хомутами и кронштейнами. Расстояние между точками крепления — по проекту, но не более 3 м для горизонтальных участков и 4 м для вертикальных. Крепёж фиксируем на несущих конструкциях с огнестойкостью не ниже, чем у воздуховодов.
2. Сборка и герметизация стыков
Собираем воздуховоды из секций с фланцевыми или бесфланцевыми соединениями. Для фланцевых используем огнестойкие прокладки и болты с гайками. Бесфланцевые соединения выполняем с помощью огнестойких лент или герметиков. Все стыки герметизируем, чтобы предотвратить утечки воздуха и дыма.
3. Установка противопожарных клапанов
Монтируем клапаны в местах пересечения воздуховодами противопожарных преград (стен, перекрытий). Устанавливаем строго по проекту, обеспечивая свободный доступ для обслуживания. Приводы подключаем к системе пожарной сигнализации или автоматике дымоудаления.
4. Огнезащитная обработка
После монтажа обрабатываем воздуховоды и крепёжные элементы огнезащитными составами или обшиваем огнестойкими материалами. Толщину слоя определяем по проекту в зависимости от требуемого предела огнестойкости.
5. Пусконаладочные работы (ПНР)
На этапе ПНР проверяем герметичность системы, работоспособность противопожарных клапанов и автоматики. Проводим аэродинамические испытания для подтверждения соответствия расчётным параметрам.
| Критерий | Фланцевое соединение | Бесфланцевое соединение |
|---|---|---|
| Трудоёмкость монтажа | Выше из-за установки прокладок и болтов | Ниже, дополнительные элементы не требуются |
| Герметичность | Высокая при правильной установке прокладок | Зависит от качества герметика или ленты |
| Огнестойкость | Обеспечивается огнестойкими прокладками и болтами | Обеспечивается огнестойкими лентами или герметиками |
| Обслуживание | Требует периодической проверки затяжки болтов | Минимальное обслуживание, возможна замена герметика |
| Стоимость материалов | Выше из-за прокладок и крепежа | Ниже, дополнительные элементы не нужны |
Типовые ошибки при монтаже воздуховодов класса B
Ошибки монтажа снижают огнестойкость системы и нарушают её работоспособность:
- Неправильное крепление: неогнестойкие подвесы или превышение допустимого расстояния между креплениями.
- Некачественная герметизация стыков: отсутствие огнестойких прокладок или лент, неправильное нанесение герметика.
- Ошибки при установке противопожарных клапанов: неправильное расположение, отсутствие доступа для обслуживания, неверное подключение приводов.
- Нарушение огнезащитной обработки: недостаточная толщина слоя, несертифицированные материалы.
- Отсутствие контроля на этапе ПНР: невыполнение аэродинамических испытаний, игнорирование утечек.
Совет инженера: контроль качества монтажа
При монтаже воздуховодов класса B уделяйте внимание герметизации стыков и установке противопожарных клапанов. Даже небольшие утечки снижают эффективность системы дымоудаления.
Используйте огнестойкие ленты с самоклеящейся основой — они обеспечивают равномерное прилегание и долговечность. Проводите промежуточный контроль на каждом этапе, чтобы оперативно выявлять и устранять дефекты.
Контроль качества и приёмка работ
Контроль качества включает визуальный осмотр, инструментальные измерения и испытания:
- Проверяем соответствие монтажа проекту и нормам.
- Контролируем герметичность стыков течеискателями или аэродинамическими испытаниями.
- Проверяем работоспособность противопожарных клапанов и автоматики.
- Оцениваем качество огнезащитной обработки: толщину слоя, равномерность нанесения.
- Составляем акт скрытых работ и исполнительную документацию.
Приёмку проводит комиссия с участием заказчика, генподрядчика, проектировщика и надзорных органов. По результатам оформляем акт, подтверждающий соответствие системы требованиям пожарной безопасности.
Обслуживание и эксплуатация воздуховодов класса B: регламенты и диагностика
Регламентные требования к обслуживанию воздуховодов класса B
Воздуховоды класса B применяем в системах вентиляции и дымоудаления, где требуются повышенные герметичность и долговечность. Эксплуатацию регламентируют проектная документация, ТУ производителя и действующие нормы.
Основные требования:
- Периодичность осмотров и ТО — по проекту или регламенту объекта.
- Контроль герметичности стыков, особенно в зонах повышенного давления или температурных нагрузок.
- Проверка состояния антикоррозийного покрытия и крепёжных элементов.
- Оценка чистоты внутренних поверхностей для предотвращения накопления пыли.
- Документирование результатов обслуживания с фиксацией отклонений и принятых мер.
Отсутствие систематического обслуживания приводит к снижению эффективности систем, росту энергопотребления и риску аварий.
Методы диагностики состояния воздуховодов класса B
Диагностику проводим инструментальными и визуальными методами. Выбор зависит от условий эксплуатации, доступности участков и требований ТЗ.
| Метод диагностики | Область применения | Преимущества | Ограничения |
|---|---|---|---|
| Визуальный осмотр | Проверка состояния наружных поверхностей, стыков, креплений, антикоррозийного покрытия | Простота реализации, не требует оборудования | Не выявляет внутренние дефекты и скрытые утечки |
| Аэродинамические испытания | Оценка герметичности, выявление утечек в соединениях и повреждённых участках | Высокая точность определения потерь давления, локализация проблемных зон | Требует остановки системы или работы в нештатном режиме |
| Тепловизионное обследование | Выявление утечек воздуха, участков с нарушенной теплоизоляцией | Бесконтактный метод, диагностика в труднодоступных местах | Требует температурного градиента, неэффективно при равномерных температурах |
| Видеоинспекция (эндоскопия) | Осмотр внутренних поверхностей, выявление загрязнений, коррозии, механических повреждений | Обнаружение дефектов, недоступных для визуального осмотра | Ограничена длиной и диаметром воздуховодов, требует оборудования |
| Ультразвуковая дефектоскопия | Выявление скрытых дефектов металла (трещины, расслоения, коррозия) | Высокая точность обнаружения внутренних дефектов | Требует подготовки поверхности, квалифицированного персонала и дорогостоящего оборудования |
Чек-лист проверки воздуховодов класса B при ТО
- Проверяем наличие и целостность маркировки (класс герметичности, проектные параметры).
- Осмотрим наружные поверхности на предмет механических повреждений, вмятин, коррозии.
- Проверяем состояние фланцевых и бесфланцевых соединений, герметичность уплотнений.
- Оцениваем надёжность креплений (подвесов, кронштейнов) и отсутствие вибраций.
- Измеряем давление и расход воздуха в контрольных точках для оценки герметичности.
- Проводим тепловизионное обследование стыков и участков с повышенным риском утечек.
- Выполняем видеоинспекцию внутренних поверхностей на предмет загрязнений или коррозии.
- Проверяем работоспособность запорно-регулирующей арматуры (клапанов, заслонок).
- Оцениваем состояние теплоизоляции (при её наличии) на предмет повреждений.
- Фиксируем результаты проверки в журнале ТО с указанием отклонений и рекомендаций.
Типовые проблемы и их устранение при эксплуатации
Частые проблемы воздуховодов класса B связаны с нарушением герметичности, коррозией и механическими повреждениями. Их своевременное выявление критично для работоспособности системы.
При обнаружении утечек не ограничивайтесь локальным ремонтом стыков. Проведите комплексную диагностику системы, включая аэродинамические испытания, чтобы исключить скрытые дефекты. Утечки часто возникают не только в местах видимых повреждений, но и в зонах с повышенной вибрацией или температурными деформациями.
Основные причины проблем и методы устранения:
- Утечки воздуха в соединениях: вызваны ослаблением креплений, износом уплотнений или деформацией фланцев. Устраняем заменой уплотнений, подтяжкой крепежа или переборкой соединений.
- Коррозия металла: возникает из-за нарушения антикоррозийного покрытия, воздействия агрессивных сред или конденсата. Требует зачистки повреждённых участков, нанесения защитного покрытия или замены секций.
- Механические повреждения: появляются из-за внешних воздействий или ошибок монтажа. Устраняем правкой металла, установкой заплат или заменой участков.
- Загрязнение внутренних поверхностей: приводит к снижению пропускной способности. Требует механической или химической очистки.
- Нарушение теплоизоляции: вызывает образование конденсата. Устраняем заменой повреждённых участков изоляции.
Документирование и отчётность по обслуживанию
Систематическое документирование результатов обслуживания и диагностики — обязательное условие для надёжной эксплуатации. Отчётная документация включает:
- Акты технического осмотра с описанием состояния, выявленных дефектов и принятых мер.
- Протоколы аэродинамических испытаний с измеренными параметрами (давление, расход воздуха) и сравнением с проектными значениями.
- Фото- и видеоматериалы диагностики (тепловизионные снимки, результаты эндоскопии).
- Журнал учёта выполненных работ с датами, объёмами и ответственными лицами.
- Рекомендации по дальнейшему обслуживанию, включая сроки следующих проверок.
Документацию передаём заказчику или службе эксплуатации для принятия решений о корректировке регламента обслуживания или ремонтных работах.
Герметичность воздуховодов класса B — критически важный параметр для эффективности, безопасности и долговечности инженерных систем. Правильный выбор материалов, соблюдение технологий монтажа и регулярное ТО минимизируют риски утечек и связанных с ними проблем. Проектировщикам, монтажникам и инженерам эксплуатации необходимо учитывать требования к герметичности на всех этапах жизненного цикла системы.
