Оптимизация систем дымоудаления и вентиляции через автоматизацию: нормы, ошибки, чек-листы и сравнительные данные для проектировщиков и генподрядчиков
Шкаф управления дымоудалением и вентиляцией — это узел автоматизации, обеспечивающий безопасность и эффективность систем противопожарной защиты и общеобменной вентиляции в коммерческих и промышленных зданиях. Рассматриваем функции, типовые ошибки при проектировании и монтаже, а также практическую пользу от корректной настройки автоматики для инженеров-эксплуатационников и закупщиков.

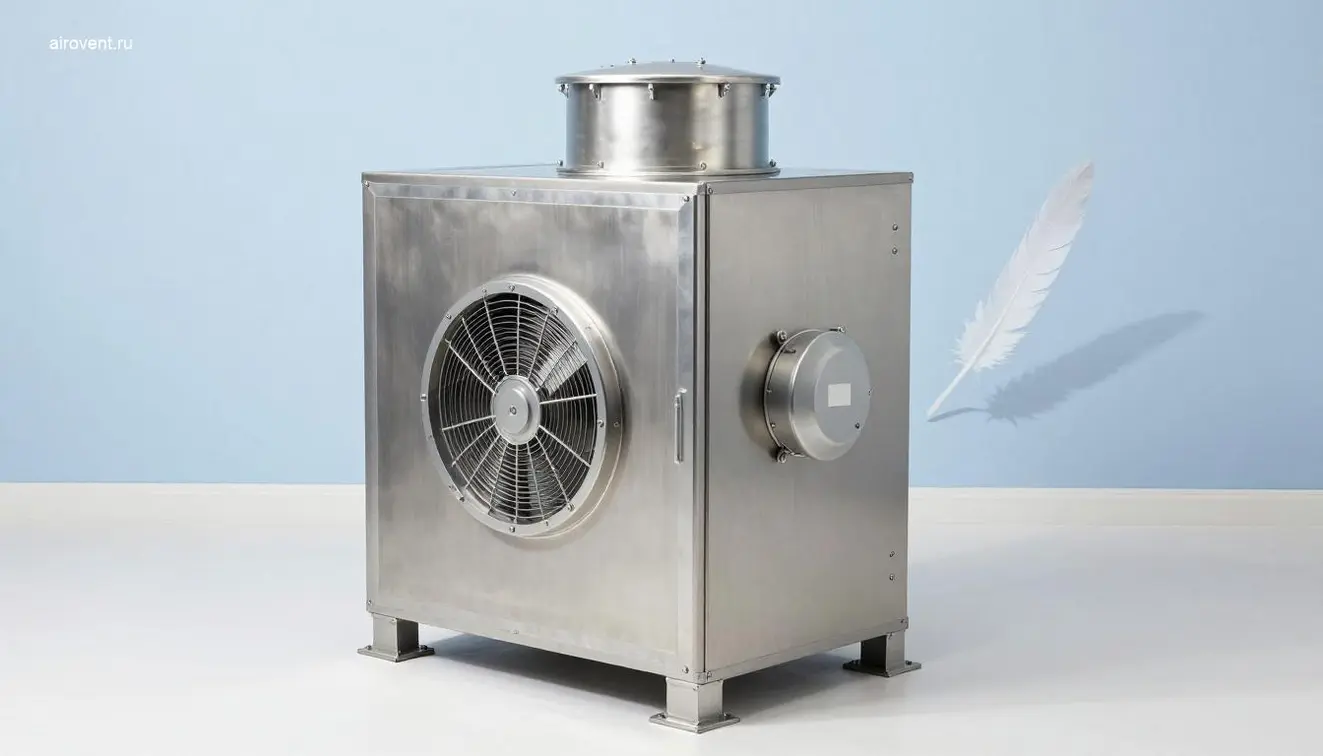

Шкаф управления дымоудалением и вентиляцией: функции и состав оборудования
Основные функции шкафа управления
Шкаф управления (ШУ) в системах дымоудаления и приточной/вытяжной вентиляции решает ключевые задачи, определяющие надёжность и эффективность работы системы. К его основным функциям относятся:
- Автоматическое управление режимами работы вентиляционных агрегатов, дымоудаления и противодымной вентиляции по сигналам от датчиков пожара, дыма, температуры и автоматики здания.
- Мониторинг параметров (скорость воздуха, давление, температура, уровень шума) и формирование отчётов для служб эксплуатации.
- Защита от аварийных ситуаций: блокировка нештатных режимов, сигнализация о неисправностях, резервирование управления при отказе основных каналов связи.
- Интеграция с системами пожарной сигнализации, охранной сигнализации, автоматики здания (BMS) и системами электроснабжения для синхронной работы.
- Управление энергопотреблением через оптимизацию работы вентиляторов по графику или в зависимости от загрузки помещений.
Чек-лист проверки функциональности шкафа управления
- Проверяем наличие сертификата соответствия на ШУ и его соответствие требованиям действующих нормативов (если указаны в ТЗ).
- Контролируем наличие резервного источника питания (ИБП или аккумуляторной батареи) с запасом не менее 30 минут автономной работы.
- Верифицируем подключение всех датчиков (дыма, температуры, давления) и исполнительных устройств (вентиляторы, клапаны, заслонки).
- Проверяем работоспособность интерфейсов связи (RS-485, Modbus, Ethernet) для интеграции с BMS или системами пожарной сигнализации.
- Тестируем алгоритмы управления в аварийных режимах (пожар, отказ оборудования, перегрузка сети).
- Контролируем наличие функций логирования событий и возможности экспорта данных для анализа.
- Проверяем соответствие исполнения ШУ условиям эксплуатации (IP-класс, категория размещения по ГОСТ).
- Уточняем возможность удалённого доступа для технического персонала и служб эксплуатации.
Состав оборудования шкафа управления
Шкаф управления включает стандартные и специализированные модули, зависящие от сложности системы. Сравнительная таблица ключевых компонентов:
| Компонент | Назначение | Требования к исполнению | Интеграция с системами |
|---|---|---|---|
| Автоматический контроллер (PLC или микропроцессорный модуль) | Основной блок управления логикой работы системы, обработка сигналов от датчиков, формирование команд для исполнительных устройств. | Степень защиты не ниже IP40, соответствие классу точности по ГОСТ, наличие функций самодиагностики. | Подключение к датчикам пожара, температуры, давления, системам BMS, пожарной сигнализации. |
| Модули ввода-вывода (МВВ) | Обеспечение связи контроллера с датчиками и исполнительными устройствами (вентиляторы, клапаны, заслонки). | Гарантированная работа в диапазоне температур от -10°C до +50°C, защита от импульсных перенапряжений. | Адаптация под протоколы датчиков (аналоговые, дискретные, цифровые). |
| Блок питания с резервированием | Обеспечение стабильного напряжения для контроллера и МВВ, поддержание работы в аварийных режимах. | Наличие ИБП или аккумуляторной батареи, время автономной работы не менее 30 минут, защита от короткого замыкания. | Подключение к основной сети электропитания и резервному источнику. |
| Интерфейсные модули (коммуникационные) | Обеспечение связи с внешними системами (BMS, пожарная сигнализация, системы мониторинга). | Поддержка протоколов Modbus, RS-485, Ethernet, возможность настройки IP-адресов и VPN-соединений. | Интеграция с системами управления зданием, пожарной и охранной сигнализацией. |
| Модуль логирования и архивации данных | Запись параметров работы системы, событий, неисправностей для дальнейшего анализа и отчётности. | Объём памяти не менее 1 ГБ, возможность экспорта данных в форматах CSV, Excel, PDF. | Синхронизация с системами технического обслуживания и мониторинга. |
| Дисплей/индикация и кнопочная панель | Локальное управление и визуализация состояния системы для оператора или обслуживающего персонала. | Защита от пыли и влаги (IP65), сенсорный или кнопочный интерфейс, цветная индикация аварий. | Отображение текущих параметров, сигналов тревоги, истории событий. |
| Модуль сигнализации и аварийного оповещения | Формирование звуковых и световых сигналов при срабатывании датчиков пожара или неисправностях системы. | Уровень звукового сигнала не менее 85 дБ(А), возможность подключения к внешним системам оповещения. | Интеграция с системами пожарной сигнализации и эвакуационными системами. |
Взаимодействие шкафа управления с основным оборудованием системы
Шкаф управления дымоудалением и вентиляцией интегрирован с ключевыми элементами системы:
- Вентиляционные агрегаты (AHU): управление режимами работы, регулировка скорости вращения вентиляторов, контроль температуры воздуха на выходе.
- Дымоудаляющие установки (rooftop smoke exhaust fans): активация при срабатывании пожарной сигнализации, контроль давления в дымоходах, блокировка работы при отсутствии тяги.
- Каналы и воздуховоды (galvanized ducts): управление противодымными клапанами и заслонками, контроль герметичности системы.
- Противодымные клапаны и дамперы (fire damper): автоматическое закрытие при пожаре, синхронизация с работой вентиляторов.
- Системы пожарной сигнализации: приём сигналов о пожаре, активация режима дымоудаления, блокировка приточной вентиляции.
Типичные ошибки при проектировании и монтаже шкафа управления
- Отсутствие резервирования питания или недостаточная ёмкость аккумуляторной батареи, что приводит к отказу системы при перебоях в электроснабжении.
- Неверное зонирование управления (например, объединение систем дымоудаления и приточной вентиляции в одном контроллере без логического разделения).
- Недостаточная защита от электромагнитных помех, что может вызывать ложные срабатывания или отказы оборудования.
- Отсутствие функций самодиагностики и мониторинга, усложняющее выявление неисправностей на стадии эксплуатации.
- Неправильная настройка алгоритмов управления, например, отсутствие проверки работоспособности дымоудаляющих вентиляторов перед активацией режима.
- Несоответствие исполнения ШУ условиям эксплуатации (например, отсутствие защиты от влаги в помещениях с высокой влажностью).
Совет эксперта: При проектировании шкафа управления дымоудалением и вентиляцией уделяйте внимание модульности системы. Выбирайте контроллеры и модули, поддерживающие расширение — это позволит в будущем интегрировать дополнительные функции без полной замены оборудования. Например, при внедрении системы smart-building можно без значительных затрат добавить модули для дистанционного мониторинга и управления через мобильные приложения. Также рекомендуется предусмотреть возможность обновления прошивки контроллера для адаптации к новым стандартам безопасности и энергоэффективности.
Требования к документации и сертификации
Для корректного внедрения шкафа управления в проект предоставляем следующие документы:
- Паспорт и техническое описание шкафа управления с указанием всех компонентов и их характеристик.
- Сертификаты соответствия на оборудование (по пожарной безопасности, электробезопасности, электромагнитной совместимости).
- Протокол испытаний на соответствие требованиям нормативов (если указаны в ТЗ).
- Руководство по эксплуатации и обслуживанию, включая рекомендации по настройке и диагностике.
- Схемы подключения (электрические, пневматические, гидравлические) с указанием всех точек интеграции.
- Программное обеспечение для настройки контроллера и анализа данных (если применяется).
Совет эксперта: При закупке шкафа управления уточняйте у поставщика возможность предоставления готового проекта интеграции с системами пожарной сигнализации и BMS. Это упрощает согласование с заказчиком и сокращает сроки ввода системы в эксплуатацию. Также обратите внимание на наличие сервисных центров производителя в регионе — это критично для гарантийного и постгарантийного обслуживания, особенно в крупных объектах, где простои системы могут привести к серьёзным последствиям.

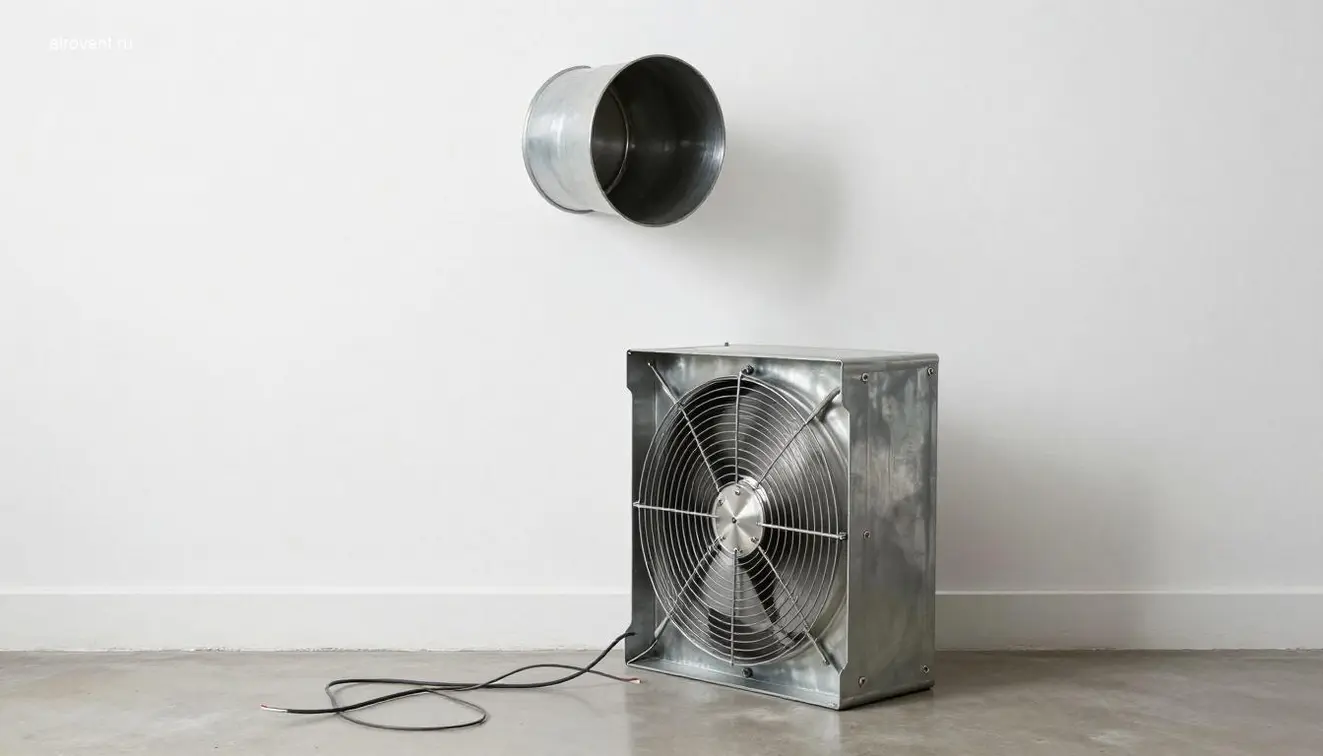

Типовые ошибки при проектировании и монтаже шкафа управления дымоудалением и вентиляцией
1. Ошибки в электрической схеме и монтаже кабельных соединений
Неправильная прокладка и подключение кабелей в шкафах управления дымоудаления и вентиляции — одна из самых распространённых причин сбоев в работе систем ОВиК. Основные проблемы:
- Отсутствие или неверная маркировка кабелей, что усложняет диагностику и обслуживание.
- Неправильное сечение проводов для мощных вентиляторов или насосов, приводящее к перегреву и коротким замыканиям.
- Незащищённые соединения в распределительных коробках или внутри шкафа, подверженные коррозии и механическим повреждениям.
- Отсутствие резервных линий питания для критически важных элементов (например, аварийных вентиляторов).
- Неправильное заземление, что может привести к ложным срабатываниям защиты или поломке оборудования.
Риски: аварийные отключения, пожарная опасность, невозможность запуска системы в автоматическом режиме.
| Тип ошибки | Последствия | Меры исправления |
|---|---|---|
| Несоответствие сечения кабеля нагрузке | Перегрев, оплавление изоляции, короткое замыкание | Пересчёт нагрузки по проекту, замена кабеля с учётом запаса по току |
| Отсутствие защиты от импульсных перенапряжений | Повреждение контроллеров и автоматики | Установка УЗИП в соответствии с ПУЭ |
| Неправильное подключение датчиков (дыма, температуры, давления) | Ложные срабатывания, некорректная работа системы | Проверка схемы подключения и калибровка датчиков |
| Отсутствие резервного питания для критичных узлов | Остановка системы при аварийном отключении электроэнергии | Установка ИБП или аккумуляторных батарей по ТЗ |
Совет эксперта: При проектировании схемы управления дымоудалением и вентиляцией предусматривайте отдельные линии для датчиков и исполнительных устройств. Это упрощает диагностику и минимизирует риск ложных срабатываний. Также рекомендуется использовать модульные системы управления (например, на базе PLC или BMS), где каждый элемент имеет отдельный адрес и логическую связь, что облегчает настройку и сервисное обслуживание.
2. Неправильное расположение и монтаж воздуховодов в механическом помещении
Ошибки при прокладке воздуховодов для дымоудаления и вентиляции приводят к снижению эффективности систем, увеличению шума и дополнительным нагрузкам на оборудование. Типичные проблемы:
- Неправильный уклон воздуховодов, ведущий к застою дыма или конденсата.
- Недостаточный диаметр или сечение воздуховодов, что увеличивает сопротивление и требует установки более мощных вентиляторов.
- Некорректное расположение поворотов и переходов, создающих зоны турбулентности и потерь давления.
- Отсутствие или неверное расположение ревизионных люков, затрудняющее доступ для очистки и обслуживания.
- Прокладка воздуховодов вблизи источников тепла или вибрации, что может привести к деформации или разрушению.
- Несоблюдение требований по звукоизоляции, особенно в жилых или офисных зданиях.
Риски: снижение производительности системы, увеличение энергопотребления, преждевременный износ оборудования, претензии заказчика по шуму.
| Тип ошибки | Влияние на систему | Как исправить |
|---|---|---|
| Неправильный уклон воздуховодов | Застой дыма, скопление конденсата, коррозия | Перепланировка с учётом уклона не менее 0,01–0,02 (по проекту) |
| Малый диаметр воздуховодов | Повышенное сопротивление, перегрузка вентиляторов | Пересчёт по расходу воздуха и скорости движения (обычно 3–6 м/с для дымоудаления) |
| Чрезмерное количество поворотов | Потери давления, турбулентность, снижение эффективности | Оптимизация трассировки с минимизацией углов (не более 3–4 поворотов на 10 м) |
| Отсутствие звукоизоляции | Превышение уровня шума, претензии со стороны эксплуатации | Установка шумоизоляционных материалов (минеральная вата, акустические плиты) по спецификации |
Совет эксперта: При проектировании трасс воздуховодов для дымоудаления учитывайте не только аэродинамику, но и возможность быстрого доступа для очистки и ремонта. Оптимальное решение — модульная система воздуховодов с ревизионными люками через каждые 5–8 метров или на каждом повороте. Также важно закладывать запас по диаметру на 10–15% для возможного увеличения расхода воздуха в будущем.
3. Неправильная установка и настройка вентиляторов
Ошибки при монтаже и настройке вентиляторов — одна из самых частых причин неэффективной работы систем дымоудаления и вентиляции. Основные проблемы:
- Неправильная ориентация вентилятора (направление вращения лопастей), что приводит к снижению производительности.
- Несоответствие мощности вентилятора расчётным параметрам (недостаточный или избыточный напор).
- Отсутствие виброизоляции, передающей вибрации на конструкции здания.
- Неправильное крепление вентилятора, что может привести к его смещению или поломке.
- Неправильная настройка автоматики (например, неверные пороги срабатывания датчиков).
- Отсутствие обратных клапанов, что может привести к обратной тяге и попаданию дыма в помещения.
Риски: снижение эффективности системы, преждевременный износ оборудования, аварийные ситуации, претензии по шуму и вибрации.
| Тип ошибки | Последствия | Меры исправления |
|---|---|---|
| Неправильная ориентация лопастей | Снижение производительности на 20–30% | Проверка направления вращения по паспорту и маркировке |
| Несоответствие мощности вентилятора | Перегрузка или неэффективная работа системы | Выбор модели по расчётным параметрам (производительность, напор) с запасом 10–15% |
| Отсутствие виброизоляции | Вибрации на конструкциях, шум, риск поломки креплений | Установка вибродемпферов и амортизаторов по рекомендациям производителя |
| Неправильная настройка автоматики | Ложные срабатывания, неработоспособность в аварийных режимах | Калибровка датчиков и контроллеров по инструкции производителя |
Совет эксперта: При монтаже вентиляторов для дымоудаления уделяйте внимание обратным клапанам — они должны устанавливаться на каждом ответвлении и перед вентилятором. Также рекомендуется предусматривать возможность регулировки частоты вращения (например, с помощью частотных преобразователей), чтобы оптимизировать работу системы в разных режимах. Это снижает энергопотребление и продлевает срок службы оборудования.
Чек-лист для проверки монтажа шкафа управления и воздуховодов
- Проверяем соответствие электрической схемы проекту: наличие маркировки, сечение кабелей, защита от перенапряжений.
- Контролируем правильность прокладки воздуховодов: уклон, диаметр, отсутствие резких поворотов.
- Проверяем крепление и виброизоляцию вентиляторов и другого оборудования.
- Наличие и доступность ревизионных люков для обслуживания воздуховодов.
- Проверка работы автоматики: тестирование датчиков, контроллеров, аварийных режимов.
- Контроль звукоизоляции воздуховодов и оборудования (измерение уровня шума в дБ(А)).
- Наличие документации: паспорта оборудования, схемы подключения, акты испытаний.
- Проверка наличия обратных клапанов и их работоспособности.
- Контроль заземления и защиты от коррозии металлических элементов.
- Проведение пробного запуска системы с фиксацией параметров (производительность, напор, уровень шума).

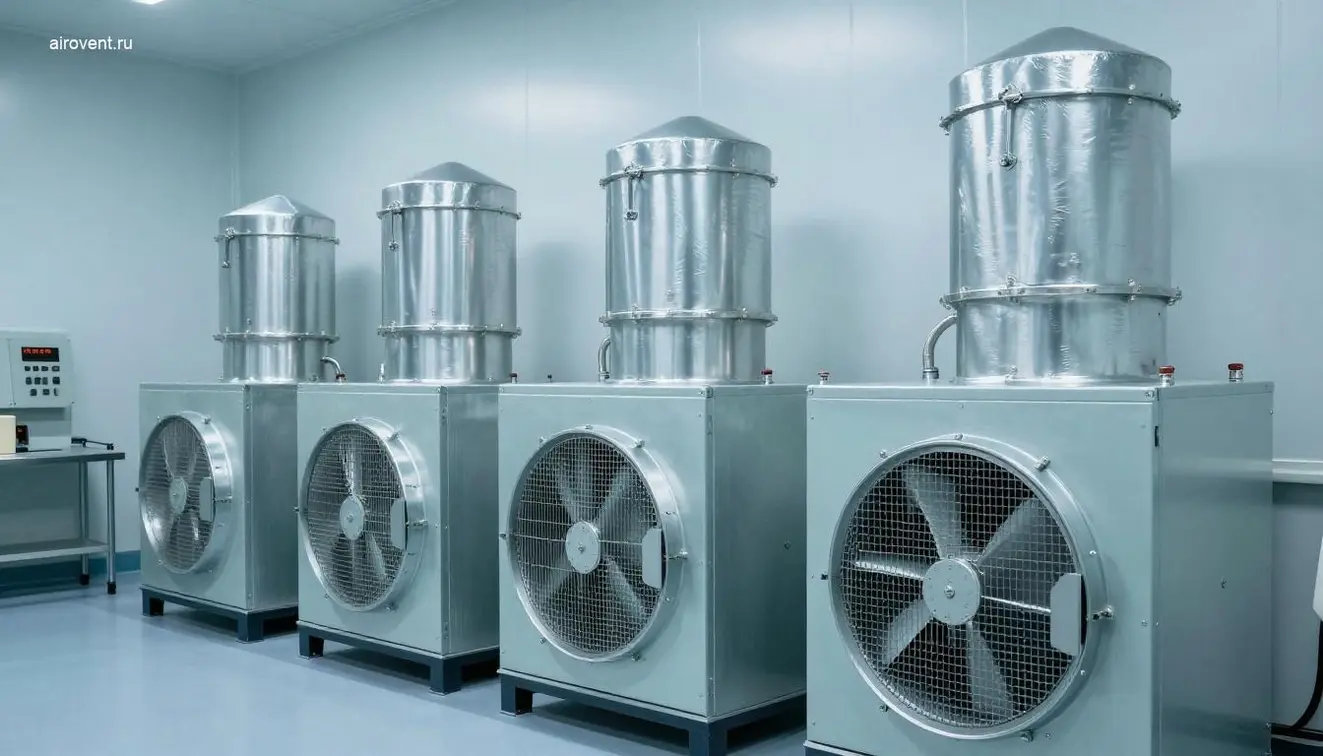

Обслуживание и эксплуатация шкафа управления дымоудалением и вентиляцией: регламенты и практические рекомендации
Почему регламентное обслуживание шкафа управления критично
Обслуживание шкафа управления системой дымоудаления и вентиляцией — это комплекс мероприятий, обеспечивающих надёжность работы автоматики, безопасность персонала и соответствие системы действующим требованиям. Некорректные настройки, загрязнение контактов или окисление клемм могут привести к задержкам срабатывания при пожаре, неверным сигналам от датчиков дыма или перебоям в вентиляции. Регламентные работы позволяют своевременно выявлять и устранять такие риски.
Основные регламенты обслуживания шкафа управления
Регламенты обслуживания шкафа управления определяются проектной документацией, техническими условиями производителя и нормативными требованиями к эксплуатации систем противопожарной защиты. Стандартный перечень работ включает проверку электрических соединений, тестирование работы автоматики, очистку внутренних элементов от пыли и конденсата, а также проверку целостности цепей управления.
Совет эксперта: Перед началом любых работ обязательно отключите шкаф управления от сети и убедитесь в отсутствии напряжения на клеммах. Используйте только сертифицированные инструменты и средства индивидуальной защиты (СИЗ).
- Ежемесячная проверка: визуальный осмотр шкафа на предмет повреждений корпуса, коррозии, следов перегрева или механических повреждений. Проверка индикации на лицевой панели.
- Ежеквартальная проверка: очистка внутренних поверхностей от пыли и грязи с помощью пылесоса с мягкой насадкой. Проверка надёжности крепления проводов и клеммных соединений.
- Полугодовая проверка: тестирование работы автоматики в соответствии с проектными сценариями. Проверка срабатывания защиты от перегрузок и короткого замыкания.
- Ежегодная проверка: полная диагностика шкафа, включая проверку изоляции кабелей, замер сопротивления цепей управления, проверку работы датчиков дыма и температуры.
- Плановые работы после аварийных ситуаций: осмотр и диагностика шкафа после срабатывания пожарной сигнализации или перебоев в электроснабжении.
| Вид регламентной работы | Цель проведения | Кто выполняет | Документирование |
|---|---|---|---|
| Визуальный осмотр | Выявление механических повреждений, коррозии, следов перегрева | Специалист по обслуживанию | Запись в журнале технического обслуживания |
| Очистка внутренних элементов | Удаление пыли, грязи и конденсата для предотвращения пробоев изоляции | Специалист по обслуживанию | Запись в журнале с указанием даты и объёма работ |
| Проверка клеммных соединений | Контроль надёжности контактов, предотвращение окисления | Электрик или инженер по КИПиА | Акт проверки с указанием результатов |
| Тестирование автоматики | Проверка соответствия работы системы проектным сценариям | Инженер по автоматизации | Протокол испытаний с указанием времени срабатывания |
| Диагностика цепей управления | Проверка изоляции, сопротивления и целостности цепей | Инженер-электрик | Технический отчёт с выводами |
Типовые ошибки при обслуживании шкафа управления и их последствия
Нарушения регламентов обслуживания шкафа управления могут привести к нештатным ситуациям, включая ложные срабатывания пожарной сигнализации, отказ системы дымоудаления в случае пожара или некорректную работу вентиляции. Частые причины проблем — игнорирование плановых проверок, использование несертифицированных расходных материалов, неправильная настройка автоматики или отсутствие документации по изменениям в системе.
- Несвоевременная очистка: скопление пыли и грязи на контактах может привести к ухудшению проводимости и перегреву проводников.
- Игнорирование проверки клемм: ослабление соединений или окисление контактов ведёт к нестабильной работе системы.
- Отсутствие тестирования автоматики: без регулярных проверок возможны сбои в работе датчиков или исполнительных механизмов.
- Неправильная маркировка кабелей: отсутствие или неверная маркировка усложняет диагностику и увеличивает риск ошибок при монтаже.
- Использование несертифицированных компонентов: замена оригинальных элементов на аналоги низкого качества может нарушить работу всей системы.
Рекомендации по ведению документации при обслуживании шкафа управления
Ведение документации — обязательный элемент регламентного обслуживания. Корректные записи позволяют отслеживать изменения в системе, фиксировать неисправности и планировать ремонтные работы. Документация должна включать акты выполненных работ, протоколы испытаний, журналы осмотров и перечень заменённых элементов.
- Журнал технического обслуживания: фиксируются даты проведения работ, перечень выполненных операций и выявленные дефекты.
- Протоколы испытаний: документируются результаты проверки автоматики, измерений сопротивления изоляции и тестирования цепей управления.
- Акты выполненных работ: подтверждают выполнение регламентных мероприятий с подписью ответственного лица.
- Паспорт шкафа управления: содержит технические характеристики, схемы подключения и данные о производителе.
- Перечень заменённых элементов: фиксируются данные о вышедших из строя компонентах и установленных аналогах.
Совет эксперта: Ведите документацию в электронном виде с возможностью резервного копирования. Это упрощает анализ истории обслуживания и сокращает время на поиск необходимых данных при проверках контролирующих органов.
Как организовать обслуживание шкафа управления на объекте: пошаговый чек-лист
- Подготовка к работам: убедитесь, что у вас есть доступ к проектной документации и паспорту шкафа управления. Подготовьте необходимые инструменты и СИЗ.
- Отключение питания: отключите шкаф от сети и убедитесь в отсутствии напряжения на клеммах с помощью индикатора.
- Визуальный осмотр: проверьте корпус на предмет повреждений, коррозии или следов перегрева.
- Очистка внутренних элементов: удалите пыль и грязь с помощью пылесоса и мягкой щётки, избегая повреждения изоляции.
- Проверка клеммных соединений: подтяните ослабленные контакты, очистите окисленные клеммы и проверьте надёжность фиксации проводов.
- Тестирование автоматики: запустите систему в соответствии с проектными сценариями и проверьте срабатывание датчиков и исполнительных механизмов.
- Диагностика цепей управления: выполните замеры сопротивления изоляции и проверьте целостность цепей с помощью тестера.
- Документирование результатов: заполните журнал технического обслуживания, зафиксируйте выявленные дефекты и выполненные работы.
- Подключение и проверка работы: после завершения работ подключите шкаф к сети и убедитесь в корректности работы системы.
- Сдача объекта в эксплуатацию: передайте заказчику акт выполненных работ и технический отчёт с рекомендациями по дальнейшему обслуживанию.
