Подбор электрооборудования для мастерских: технические параметры и расчет нагрузок
Основные этапы подбора электрооборудования
Квалифицированный подбор электрооборудования для мастерских начинают с анализа производственных задач и точного расчета нагрузок. Это исключает перегрузки, снижает риски аварий и обеспечивает стабильную работу станков.
Процесс включает:
- определение суммарной мощности всех электроприемников;
- расчет коэффициента спроса для учета неодновременной работы;
- выбор сечения кабелей по допустимым токовым нагрузкам;
- подбор автоматов и УЗО по номинальному току и характеристикам;
- проверку соответствия оборудования требованиям ПУЭ;
- разработку схемы электроснабжения с балансировкой нагрузок по фазам;
- использование только сертифицированных компонентов.
| Параметр | Критерий выбора | Риски при ошибке |
|---|---|---|
| Сечение кабеля | Допустимый ток, падение напряжения, условия прокладки | Перегрев, потеря напряжения, короткое замыкание |
| Автоматический выключатель | Номинальный ток, характеристика (B, C, D), отключающая способность | Ложные срабатывания или несрабатывание при перегрузке |
| УЗО | Номинальный ток, ток утечки (10–30 мА), тип (AC, A, B) | Несрабатывание при утечке, поражение током, возгорание |
| Распределительный щит | Количество модулей, степень защиты (IP), материал | Перегрев, недостаточная защита от пыли и влаги |
Совет эксперта: В мастерских с разнотипным оборудованием (станки, сварочные аппараты, компрессоры) учитывайте не только номинальную мощность, но и пусковые токи. Они могут превышать номинальные в 5–7 раз. Для таких случаев выбирайте автоматы с характеристикой D или устанавливайте устройства плавного пуска.
Расчет электрических нагрузок
Расчет нагрузок — основа для подбора электрооборудования. Он выполняется по мощности каждого приемника и коэффициентам, учитывающим режим работы.
Алгоритм расчета:
- Составьте перечень оборудования с указанием номинальной мощности (кВт).
- Определите коэффициент использования (Ки) для каждого типа.
- Рассчитайте активную мощность: Ррасч = Ки × Рном.
- Уточните коэффициент спроса (Кс) для группы оборудования.
- Вычислите полную мощность (Sрасч) с учетом cos φ.
- Подберите сечение кабелей и номиналы защитных аппаратов.
Пример для группы станков:
- Суммарная мощность: 30 кВт.
- Ки: 0,7; Кс: 0,8; cos φ: 0,85.
- Расчетная активная мощность: 16,8 кВт.
- Полная мощность: 19,76 кВА.
- Расчетный ток: 30 А.
Типичные ошибки и их последствия
Неправильный подбор оборудования ведет к перегрузкам, коротким замыканиям и выходу техники из строя.
| Ошибка | Причина | Последствия | Решение |
|---|---|---|---|
| Заниженное сечение кабеля | Неучет пусковых токов или длительных нагрузок | Перегрев, риск возгорания | Перерасчет с учетом всех факторов, замена кабеля |
| Неправильный автомат | Несоответствие номинала нагрузке или характеристики типу оборудования | Ложные срабатывания или несрабатывание при перегрузке | Корректировка номинала, выбор характеристики (B, C, D) |
| Отсутствие или неправильное УЗО | Игнорирование требований безопасности или неверный выбор тока утечки | Поражение током, возгорание | Установка УЗО с током утечки 10–30 мА |
| Несбалансированная нагрузка по фазам | Неравномерное распределение оборудования | Перекос фаз, перегрев нейтрали | Перераспределение нагрузок, установка защиты от перекоса |
| Несертифицированное оборудование | Экономия на компонентах | Низкая надежность, риск аварий | Замена на сертифицированные компоненты |
Экспертное мнение: Частая ошибка — игнорирование пусковых токов электродвигателей. Это приводит к ложным срабатываниям автоматов. Решение: используйте устройства плавного пуска или частотные преобразователи для снижения пусковых токов.
Выбор кабелей и проводов
От правильного выбора кабелей зависит надежность электроснабжения и безопасность.
Ключевые параметры:
- материал жил (медь или алюминий);
- сечение (мм²) по расчетному току;
- тип изоляции (ПВХ, сшитый полиэтилен);
- количество жил;
- условия эксплуатации (температура, влажность).
Пример для станка 15 кВт:
- Расчетный ток: 27 А.
- Сечение: 4 мм² (медь) или 6 мм² (алюминий).
- Тип кабеля: ВВГнг-LS для прокладки в трубах.
Подбор автоматов и УЗО
Автоматические выключатели и УЗО защищают от перегрузок, коротких замыканий и утечек тока.
Критерии выбора автоматов:
- номинальный ток (In) — по расчетной нагрузке;
- характеристика (B, C, D) — по типу оборудования;
- отключающая способность (Icu) — по максимальному току КЗ;
- количество полюсов.
Критерии выбора УЗО:
- номинальный ток (In) — не меньше номинала автомата;
- ток утечки (IΔn) — 10 мА (опасные зоны), 30 мА (розетки);
- тип (AC, A, B) — по характеру нагрузки;
- количество полюсов.
| Тип нагрузки | Характеристика автомата | Ток утечки УЗО |
|---|---|---|
| Освещение | B | 30 мА |
| Электродвигатели | C или D | 30 мА |
| Сварочное оборудование | D | 10–30 мА |
Совет эксперта: Для мастерских с большим количеством электродвигателей выбирайте автоматы с характеристикой D. Они обеспечивают задержку срабатывания при пусковых токах, предотвращая ложные отключения.
Важность сертифицированного оборудования
Сертифицированное оборудование гарантирует соответствие стандартам безопасности и надежность.
Преимущества:
- соответствие ПУЭ и ГОСТ;
- гарантированная электробезопасность;
- долговечность в условиях интенсивной эксплуатации;
- возможность предъявления претензий производителю;
- снижение риска простоев.
Документы, подтверждающие сертификацию:
- декларация о соответствии;
- сертификат соответствия;
- паспорт изделия;
- протоколы испытаний.
Экспертное мнение: Экономия на несертифицированных компонентах часто оборачивается частыми отказами, возгораниями или поражением током. Сертифицированное оборудование проходит испытания на стойкость к механическим, климатическим и электрическим воздействиям — это критично для мастерских с агрессивными условиями.

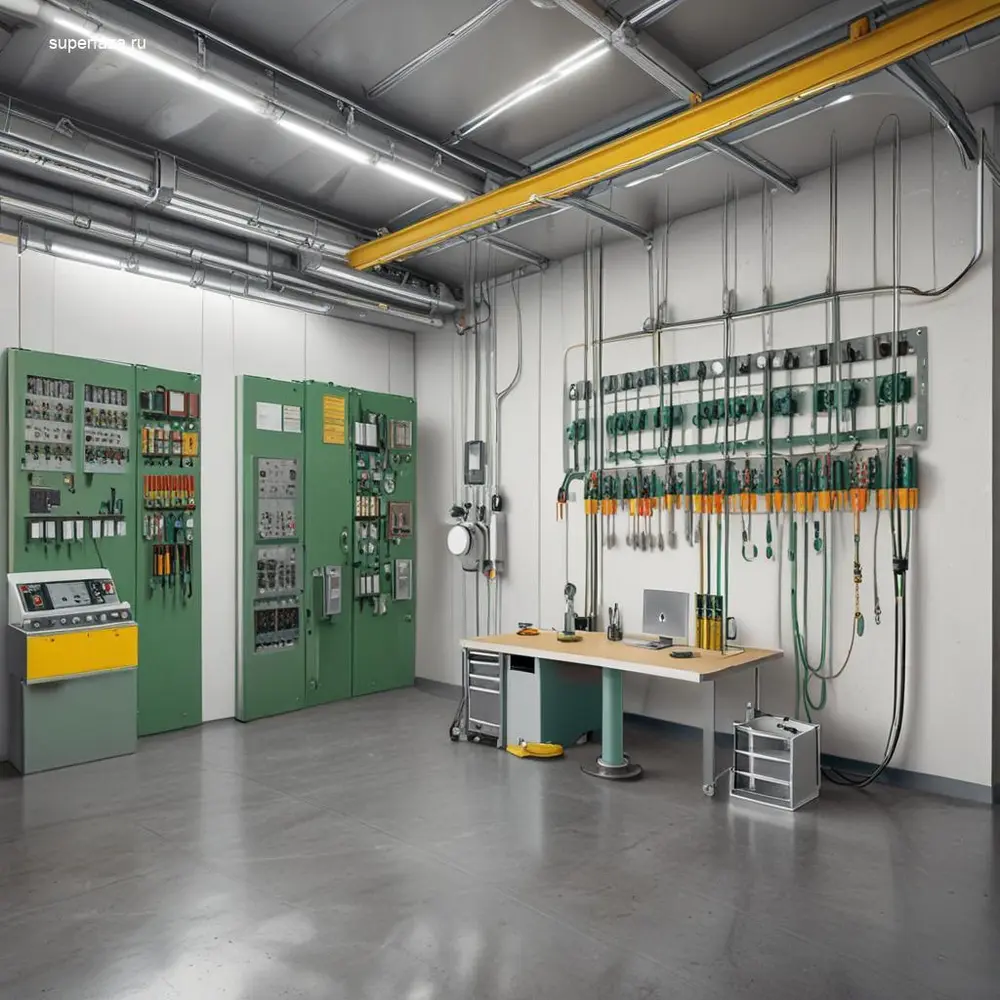

Монтаж и подключение электрооборудования для мастерских: пошаговое руководство
Подготовка рабочего места
Перед монтажом электрооборудования для мастерских оценивают существующую инфраструктуру, планируют размещение оборудования и проверяют соответствие нормам.
| Этап подготовки | Действия | Требования ПУЭ |
|---|---|---|
| Анализ нагрузки | Расчет мощности, определение пиковых нагрузок | П. 1.3.10, учет коэффициента спроса |
| Разметка трасс | Маршруты прокладки кабелей, места установки щитов | П. 2.1.15, расстояния до коммуникаций |
| Подбор материалов | Выбор кабелей, труб, коробов, крепежа | П. 2.1.16, соответствие условиям эксплуатации |
Учитывайте специфику мастерских: механические нагрузки, пыль, влагу. Используйте сертифицированные материалы.
- Проверьте наличие проектной документации или разработайте схему.
- Определите категории надежности электроснабжения.
- Предусмотрите резервные линии для оборудования с высокими пусковыми токами.
- Обеспечьте доступ к электрооборудованию для обслуживания.
- Согласуйте план размещения с требованиями пожарной безопасности.
Совет эксперта: В зонах с повышенной вибрацией используйте гибкие кабели и специальные крепления, предотвращающие повреждение изоляции. Предусмотрите возможность быстрого отключения питания в аварийных ситуациях.
Прокладка кабельных линий
Кабельные линии прокладывают открытым или скрытым способом в зависимости от условий эксплуатации.
| Способ прокладки | Преимущества | Типичные ошибки |
|---|---|---|
| Открытая в коробах | Простота монтажа, защита от повреждений | Неправильный выбор сечения короба, отсутствие уплотнений |
| Скрытая в трубах | Эстетичность, защита от внешних воздействий | Недостаточный радиус изгиба, отсутствие протяжных коробок |
| На лотках | Быстрая замена кабелей, хорошая вентиляция | Перегрузка лотков, отсутствие фиксации |
Соблюдайте минимальные расстояния до других коммуникаций и предусматривайте возможность расширения сети.
- Используйте кабели с соответствующим уровнем защиты (например, ВВГнг-LS).
- Соблюдайте радиусы изгиба кабелей.
- Устанавливайте маркировку для упрощения обслуживания.
- Предусмотрите запас по длине кабеля.
- Проверяйте целостность изоляции перед подключением.
Экспертное мнение: В зонах с высокой температурой или агрессивными средами используйте кабели с термостойкой или химически стойкой изоляцией. Надежно фиксируйте кабели, чтобы исключить их смещение под воздействием вибрации.
Установка распределительного щита
Щит — центральный элемент системы электроснабжения. Он должен быть доступен для обслуживания и защищен от повреждений.
| Тип щита | Назначение | Основные компоненты |
|---|---|---|
| Вводно-распределительный | Основной щит мастерской | Вводной автомат, счетчик, УЗО, групповые автоматы |
| Групповой | Распределение питания по зонам | Автоматические выключатели, реле напряжения |
| Щит аварийного освещения | Обеспечение освещения при отключении питания | Автоматический переключатель, аккумуляторы |
При установке соблюдайте требования к монтажу в производственных помещениях.
- Выберите место с учетом удобства обслуживания.
- Используйте щиты с уровнем защиты IP54 для пыльных помещений.
- Обеспечьте надежное заземление корпуса.
- Предусмотрите возможность расширения.
- Установите маркировку всех автоматов и УЗО.
Совет эксперта: Правильно подбирайте номиналы автоматов и УЗО. Недостаточный номинал вызывает ложные срабатывания, завышенный — отсутствие защиты. Рассчитывайте с учетом пусковых токов и коэффициента одновременности.
Организация системы заземления
Заземление защищает людей и оборудование от поражения током и перенапряжений.
| Элемент системы | Назначение | Требования к монтажу |
|---|---|---|
| Заземляющий контур | Создание соединения с землей | Глубина заложения ≥ 0,5 м, оцинкованная сталь |
| Заземляющий проводник | Соединение оборудования с контуром | Сечение ≥ 4 мм² (медь), надежное крепление |
| Главная заземляющая шина | Централизованное подключение проводников | Доступное место, защита от коррозии |
Правильное заземление снижает риск поражения током и повреждения оборудования.
- Проверьте сопротивление заземляющего устройства (≤ 4 Ом).
- Используйте сертифицированные материалы.
- Обеспечьте надежное соединение элементов (сварка или болты).
- Предусмотрите возможность периодической проверки.
Экспертное мнение: Для заземления станков с металлическими корпусами используйте отдельные проводники, подключенные к главной шине. Это исключит паразитные токи и обеспечит надежную защиту.
Распространенные ошибки и их предотвращение
Ошибки при монтаже ведут к авариям и выходу оборудования из строя.
| Ошибка | Последствия | Решение |
|---|---|---|
| Неправильное сечение кабеля | Перегрев, риск возгорания | Расчет с учетом нагрузки и условий прокладки |
| Отсутствие или неправильное заземление | Поражение током, повреждение оборудования | Соблюдение ПУЭ, проверка сопротивления |
| Неправильное подключение УЗО | Ложные срабатывания или отсутствие защиты | Проверка полярности, соответствие номиналов |
| Несертифицированные материалы | Снижение надежности, риск аварий | Использование сертифицированных компонентов |
Для предотвращения ошибок следуйте проектной документации и привлекайте квалифицированных специалистов.
- Проверяйте все соединения перед подачей напряжения.
- Используйте калиброванные инструменты для затяжки контактов.
- Соблюдайте последовательность подключения по схеме.
- Проводите испытания системы после монтажа.
Совет эксперта: Проверяйте все соединения динамометрическими отвертками. Ослабленные контакты вызывают перегрев и возгорание. После подачи нагрузки проведите тепловизионный контроль.
Эксплуатация и обслуживание электрооборудования для мастерских: безопасность и эффективность
Периодичность проверок
Регулярные проверки поддерживают работоспособность и безопасность оборудования.
- Ежедневно: визуальный осмотр кабелей, заземления, корпусов.
- Ежемесячно: тестирование автоматов, УЗО, реле напряжения.
- Ежеквартально: очистка от пыли, проверка контактов, измерение сопротивления изоляции.
- Ежегодно: комплексная диагностика с участием специалистов.
| Тип проверки | Периодичность | Ответственное лицо | Задачи |
|---|---|---|---|
| Визуальный осмотр | Ежедневно | Персонал мастерской | Проверка повреждений, состояния кабелей |
| Тестирование защитных устройств | Ежемесячно | Электрик | Проверка автоматов, УЗО, реле |
| Техническое обслуживание | Ежеквартально | Квалифицированный электрик | Очистка, проверка контактов, измерение сопротивления |
Совет эксперта: В мастерских с высокой запыленностью или влажностью сокращайте интервалы между обслуживанием. Все изменения в графике фиксируйте в документации.
Признаки неисправностей
Своевременное выявление неисправностей предотвращает аварии.
Обратите внимание на:
- нестабильную работу оборудования;
- повышенный нагрев корпусов, кабелей, контактов;
- посторонние шумы или вибрации;
- искрение, запах гари;
- повреждение изоляции;
- частое срабатывание защитных устройств.
При обнаружении признаков немедленно отключите оборудование и проведите диагностику.
Действия при аварийных ситуациях
Четкие действия минимизируют риски при авариях.
- Отключите оборудование от сети.
- Обесточьте аварийный участок.
- Оповестите ответственное лицо.
- Оградите опасную зону.
- Вызовите специалиста для устранения неисправности.
- Зафиксируйте обстоятельства в журнале.
| Тип аварии | Первоочередные действия | Последующие меры |
|---|---|---|
| Короткое замыкание | Отключение оборудования, обесточивание участка | Проверка изоляции, замена поврежденных элементов |
| Перегрузка сети | Отключение некритичного оборудования | Перераспределение нагрузки, проверка сечения кабелей |
| Поражение током | Обесточивание, оказание первой помощи | Проверка заземления, изоляции, обучение персонала |
Экспертное мнение: Для тушения возгораний в электроустановках используйте порошковые или углекислотные огнетушители. После аварии оборудование может оставаться под напряжением — работы выполняйте только после проверки отсутствия напряжения.
Требования к документации
Ведение документации обеспечивает контроль за состоянием оборудования.
Основные документы:
- журнал учета оборудования;
- журнал регистрации инцидентов;
- журнал технического обслуживания;
- протоколы испытаний;
- схемы электроснабжения;
- инструкции по эксплуатации.
| Тип документа | Содержание | Срок хранения |
|---|---|---|
| Журнал учета оборудования | Перечень, технические характеристики, даты ввода | Весь срок эксплуатации |
| Журнал инцидентов | Записи о неисправностях, авариях, мерах | Не менее 3 лет |
| Протоколы испытаний | Результаты проверки изоляции, заземления | Не менее 5 лет |
Совет эксперта: Документацию храните в доступном месте, дублируйте в электронном виде. При передаче оборудования передавайте всю документацию новому владельцу.
Важность регулярного обслуживания
Систематическое обслуживание предотвращает аварии и продлевает срок службы оборудования.
Преимущества:
- предотвращение аварий;
- поддержание работоспособности;
- соблюдение нормативных требований;
- оптимизация затрат;
- продление срока службы.
| Этап обслуживания | Задачи | Инструменты |
|---|---|---|
| Подготовительный | Ознакомление с документацией, планирование | Техническая документация, измерительные приборы |
| Визуальный осмотр | Проверка целостности кабелей, заземления | Фонарь, мультиметр |
| Очистка оборудования | Удаление пыли, грязи, масляных отложений | Воздуходувка, щетки, ветошь |
Экспертное мнение: Регулярное обслуживание должно включать обучение персонала. Работники должны знать правила безопасности, признаки неисправностей и действия при авариях. Это снижает риск ошибок и повышает безопасность.
Профессиональный подбор, монтаж и обслуживание электрооборудования для мастерских обеспечивают безопасность и эффективность работы станков. Соблюдение технических норм, использование сертифицированных компонентов и регулярные проверки исключают риски перегрузок и аварий. При необходимости обращайтесь к специалистам для проектирования и монтажа электрических сетей.
