Проектирование и комплектация приточно-вытяжных установок с рекуперацией для коммерческих и промышленных объектов
Приточная вентиляция с рекуперацией тепла — обязательный элемент современных инженерных систем, который снижает энергозатраты на 30–70% при соблюдении норм микроклимата и пожарной безопасности. В статье разбираем этапы подбора оборудования, монтажа и обслуживания ПВУ с рекуперацией, а также анализируем ошибки, влияющие на эффективность и надёжность систем. Материал подготовлен для девелоперов, генподрядчиков, проектировщиков ОВиК и инженеров эксплуатации.
Оборудование для приточной вентиляции с рекуперацией: выбор и комплектация
Ключевые компоненты системы
Эффективность приточной вентиляции с рекуперацией зависит от правильного подбора каждого элемента. Рассмотрим основные узлы и критерии их выбора.
Совет инженера:
При выборе оборудования закладывайте запас по производительности на 15–20% для учёта будущих изменений технологических процессов или расширения объекта.
При выборе оборудования закладывайте запас по производительности на 15–20% для учёта будущих изменений технологических процессов или расширения объекта.

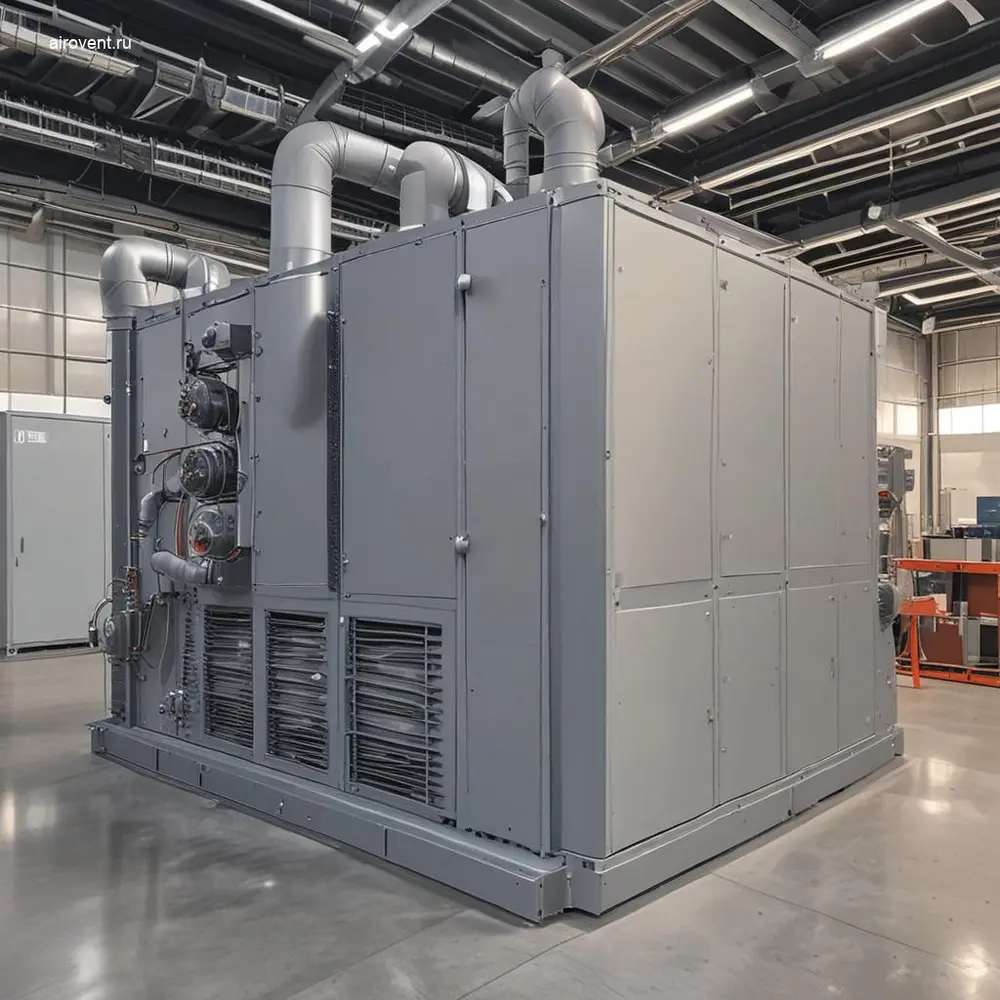

Приточно-вытяжные установки с рекуперацией
Базовый узел системы — ПВУ с теплообменником. При подборе учитываем:
- Тип рекуператора: пластинчатый (эффективность до 70%), роторный (до 90%) или с промежуточным теплоносителем (до 60%).
- Производительность: подбираем по расчётному воздухообмену с запасом на пиковые нагрузки.
- Материал корпуса: оцинкованная сталь с теплоизоляцией (толщина 20–50 мм).
- Класс энергоэффективности: не ниже A+ для коммерческих объектов.
Воздуховоды и фасонные элементы
Для транспортировки воздуха используем оцинкованные воздуховоды с параметрами:
- Толщина металла: 0,7–1,2 мм в зависимости от диаметра и давления в системе.
- Герметичность: фланцевые соединения с EPDM-прокладками или ниппельные стыки.
- Теплоизоляция: минеральная вата или пенополиуретан (толщина 30–50 мм).
- Фасонные части: отводы с радиусом ≥1D, тройники с углом 45° для минимизации потерь давления.
Противопожарные клапаны и заслонки
Клапаны обеспечивают пожарную безопасность системы. Требования к подбору:
- Тип: нормально открытые (НО) для приточных систем, нормально закрытые (НЗ) — для дымоудаления.
- Температура срабатывания: 72°C или 100°C (по нормам объекта).
- Материал: оцинкованная сталь для стандартных условий, нержавеющая — для агрессивных сред.
- Привод: электрический (24V/220V) или пружинный с резервным питанием.
Шкафы автоматики с PLC
Управление системой осуществляем через шкаф автоматики. Основные функции:
- Контроль параметров: температура (±0,5°C), влажность (±3%), расход воздуха (±5%).
- Управление вентиляторами: плавный пуск, регулирование частоты через ПЧ.
- Мониторинг: датчики вибрации, температуры подшипников, засорённости фильтров.
- Интеграция: передача данных в SCADA/BMS по Modbus RTU/TCP или BACnet.
Крепёжные конструкции для крышного монтажа
При установке на кровле используем:
- Опорные рамы из гнутого швеллера (толщина 4–6 мм) с антикоррозийным покрытием.
- Виброизоляторы: пружинные или резинометаллические с нагрузкой до 500 кг.
- Доступ для обслуживания: лестницы с ограждением (высота 1,1 м), площадки 0,8×0,8 м.
- Защита от осадков: козырьки из оцинковки или поликарбоната.
Чек-лист подбора оборудования
- Рассчитайте производительность системы по воздуху (м³/ч) и тепловой мощности (кВт).
- Выберите тип рекуператора исходя из требуемой эффективности и бюджета.
- Проверьте совместимость материалов воздуховодов с агрессивными средами (при наличии).
- Убедитесь в наличии сертификатов пожарной безопасности на клапаны (ГОСТ Р 53301).
- Согласуйте протоколы связи шкафа автоматики с системой диспетчеризации объекта.
- Рассчитайте нагрузку на кровлю: вес оборудования + снеговая/ветровая нагрузка.
- Предусмотрите резерв 10–15% по мощности для будущего масштабирования.
- Проверьте уровень шума оборудования (не более 40–50 дБ(А) в рабочей зоне).
- Согласуйте график поставки с планом монтажных работ.
Сравнение рекуператоров для приточной вентиляции
| Параметр | Пластинчатый | Роторный | С промежуточным теплоносителем |
|---|---|---|---|
| Эффективность теплообмена | 60–70% | 80–90% | 50–60% |
| Потери давления, Па | 50–150 | 150–300 | 200–400 |
| Передача влаги | Нет | Да (при гигроскопичном покрытии) | Нет |
| Обслуживание | Очистка пластин 1–2 раза в год | Проверка ротора и подшипников каждые 6 месяцев | Контроль циркуляции теплоносителя, проверка насосов |
| Стоимость | Низкая | Средняя | Высокая |
| Применение | Офисы, торговые центры, школы | Промышленные объекты с высокими требованиями к энергосбережению | Объекты с разнесёнными приточными и вытяжными установками |
Особенности крышного монтажа
Требования к несущим конструкциям
Кровля должна выдерживать:
- Статическую нагрузку: вес ПВУ (от 200 кг) + воздуховодов (20–50 кг/м).
- Динамическую нагрузку: вибрацию от вентиляторов (до 0,5 g).
- Ветровую нагрузку: до 60 кг/м² (по СП 20.13330).
- Снеговую нагрузку: до 180 кг/м² (III снеговой район).
Для распределения нагрузки используем опорные рамы из швеллера 100×50 мм с шагом крепления 600–800 мм.
Герметизация кровли
Проходы воздуховодов и кабелей герметизируем:
- Проходные элементы с EPDM-манжетами (диаметр на 20% больше воздуховода).
- Гидроизоляционные мастики на битумной или полиуретановой основе.
- Фартуки из оцинкованной стали (толщина 0,7 мм) с креплением к обрешётке.
Защита от атмосферных воздействий
Для защиты оборудования применяем:
- Антикоррозийное покрытие: цинкфосфатная грунтовка + полиуретановая эмаль.
- Козырьки из поликарбоната (толщина 4 мм) с уклоном 15°.
- Теплоизоляцию воздуховодов: минеральная вата в алюминиевой оболочке.
Доступ для обслуживания
Организуем:
- Лестницы из алюминиевого профиля с ограждением (высота 1,1 м).
- Площадки 0,8×0,8 м у каждого узла оборудования.
- Освещение: светодиодные прожекторы 5000 Лм с датчиком движения.
- Зоны для замены фильтров и очистки рекуператора (минимальный проход 0,7 м).
Интеграция с системами автоматизации
Протоколы связи
Для передачи данных используем:
- Modbus RTU/TCP — для связи с датчиками и исполнительными устройствами.
- BACnet IP — для интеграции с BMS зданий.
- OPC UA — для передачи данных в АСУТП промышленных объектов.
Функции мониторинга
Шкаф автоматики обеспечивает:
- Контроль параметров воздуха в реальном времени (обновление каждые 5 с).
- Управление вентиляторами: поддержание заданного расхода воздуха (±3%).
- Диагностику: оповещение о засорении фильтров (по перепаду давления >50 Па).
- Аварийные сигналы: передача SMS/email при отклонении параметров.
- Ведение логов: архив событий за 30 дней с шагом 1 минута.
Удалённый доступ
Современные системы поддерживают:
- Мониторинг через веб-интерфейс (HTTP/HTTPS).
- Диагностику неисправностей по кодам ошибок (например, E1 — засорение фильтра).
- Обновление ПО контроллеров по Ethernet или 4G-модему.
Рекомендация:
Предусмотрите резервный канал связи (например, GSM-модем) и автономный режим работы на 72 часа при сбое сети.
Предусмотрите резервный канал связи (например, GSM-модем) и автономный режим работы на 72 часа при сбое сети.
Монтаж приточной вентиляции с рекуперацией: технология и контроль качества
Подготовка к монтажу
Перед началом работ проверяем:
- Готовность площадки: фундамент или опорная рама с анкерными болтами М12–М16.
- Наличие монтажных проёмов: размеры должны превышать диаметр воздуховодов на 100 мм.
- Комплектность поставки: сверяем спецификацию с проектом (модели ПВУ, рекуператора, клапанов).
- Доступ к объекту: согласовываем график работ с генподрядчиком.
- Временное электропитание: 220V/380V для инструмента и освещения.
Совет инженера:
Зафиксируйте состояние строительных конструкций до монтажа — это упростит сдачу работ и устранение замечаний.
Зафиксируйте состояние строительных конструкций до монтажа — это упростит сдачу работ и устранение замечаний.

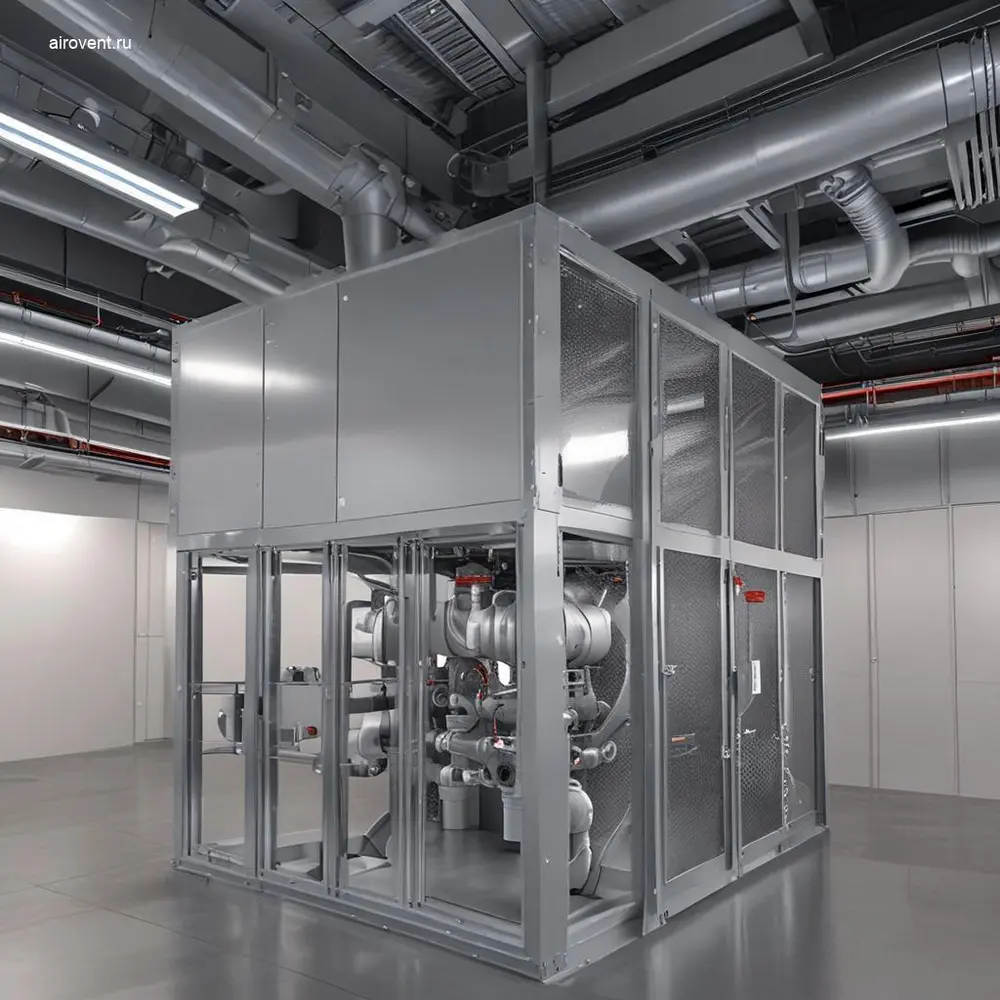

Установка ПВУ на кровле
Монтаж выполняем в такой последовательности:
- Размечаем позиции опорных конструкций по проекту, проверяем горизонтальность лазерным уровнем.
- Устанавливаем виброизолирующие опоры (например, Vibro-S MS 200) с нагрузкой до 500 кг.
- Поднимаем ПВУ краном, крепим к опорам болтами М12 с пружинными шайбами.
- Герметизируем примыкания к кровле: фартуки из оцинковки + бутил-каучуковая лента.
- Подключаем дренаж: труба ПНД d32 мм с уклоном 2% для отвода конденсата.
| Критерий | Плоская кровля | Скатная кровля |
|---|---|---|
| Основание | Ж/б плита или рама из швеллера 100×50 мм | Усиленные стропила с распределительными балками |
| Герметизация | Фартуки + битумная мастика | Проходные элементы с EPDM-манжетами |
| Доступ | Стационарные лестницы с ограждением | Трапы вдоль ската с креплением к стропилам |
| Ветровая защита | Растяжки к парапету или анкерные болты М16 | Хомуты к стропильной системе (шаг 500 мм) |
Монтаж воздуховодов
При сборке воздуховодов соблюдаем:
- Шаг подвесов: 3–4 м для горизонтальных участков, 1,5–2 м — для вертикальных.
- Герметичность: фланцевые соединения с прокладками EPDM или силиконовый герметик.
- Кompенсацию вибраций: гибкие вставки (длина 200–300 мм) у ПВУ и вентиляторов.
- Уклон: 1–2° для отвода конденсата.
- Теплоизоляцию: минеральная вата в алюфоле (толщина 50 мм).
Рекомендация:
В помещениях с нормой шума <40 дБ(А) используйте виброизолирующие подвесы (например, Vibroflex).
В помещениях с нормой шума <40 дБ(А) используйте виброизолирующие подвесы (например, Vibroflex).
Установка противопожарных клапанов
Монтаж клапанов выполняем с учётом:
- Направления потока: стрелка на корпусе должна совпадать с движением воздуха.
- Доступа для обслуживания: минимальное расстояние до стен — 500 мм.
- Подключения: электропривод к шкафу автоматики (кабель ВВГнг 3×1,5 мм²).
- Тестирования: проверка срабатывания при имитации пожара (температура 72°C).
| Параметр | Клапан с электроприводом | Клапан с пружинным приводом |
|---|---|---|
| Управление | От пожарной автоматики (протокол Modbus) | Автономное (температурный замок 72°C) |
| Питание | 24V DC с резервированием (ИБП) | Не требуется |
| Скорость срабатывания | 10–30 с (настраивается) | Мгновенно (≤1 с) |
| Обслуживание | Проверка привода и цепей управления раз в квартал | Контроль пружины и плавкой вставки раз в полгода |
Монтаж шкафа автоматики
Установку шкафа выполняем по правилам:
- Размещение: на стене (высота 1,5 м от пола) или на раме в техническом помещении.
- Подключение: силовой кабель ВВГнг 5×2,5 мм² к автомату 25 А.
- Маркировка: все кабели и клеммы подписываем по схеме.
- Настройка: задаём уставки температуры (20–24°C), влажности (40–60%), расхода воздуха.
- Тестирование: проверяем логику работы (например, срабатывание клапанов при пожаре).
Совет инженера:
Заложите в шкафу резервные клеммы и каналы для будущих датчиков — это упростит модернизацию.
Заложите в шкафу резервные клеммы и каналы для будущих датчиков — это упростит модернизацию.
Обустройство венткамеры
Техническое помещение оборудуем по нормам:
- Размеры: проходы ≥0,7 м, высота ≥2,2 м.
- Теплоизоляция: пенополистирол (толщина 50 мм) на стены и потолок.
- Вентиляция: принудительная (3–5 крат/ч) с вытяжным вентилятором.
- Дренаж: труба ПВХ d50 мм с уклоном 1% к канализации.
- Электробезопасность: розетки IP44, заземление PE, аварийное освещение.
| Критерий | Помещение на кровле | Помещение в подвале |
|---|---|---|
| Гидроизоляция | Полимерная мембрана + уклон 2% | Обмазочная гидроизоляция (2 слоя) |
| Доступ | Лестница с ограждением (ГОСТ 24258) | Дверь 0,9×2,1 м с уплотнителем |
| Шумоизоляция | Звукопоглощающие панели (NRC ≥0,8) | Минеральная вата в оболочке (толщина 100 мм) |
| Электропитание | Резервный дизель-генератор + ИБП | Автоматический ввод резерва (АВР) |
Типовые ошибки монтажа и их устранение
Ошибка:
Несоответствие монтажа проекту
Несоответствие монтажа проекту
Причины: самовольное изменение трассы воздуховодов, замена крепежа.
Решение: сверяем каждый этап с проектом, вносим изменения в исполнительную документацию.
Ошибка:
Нарушение герметичности
Нарушение герметичности
Причины: некачественная прокладка стыков, повреждения при транспортировке.
Решение: проводим аэродинамические испытания, устраняем утечки герметиком (например, Tytan Professional).
Ошибка:
Отсутствие виброизоляции
Отсутствие виброизоляции
Причины: жёсткое крепление ПВУ или воздуховодов.
Решение: устанавливаем виброопоры (например, Vibro-S MS) и антивибрационные прокладки.
Ошибка:
Неправильная установка клапанов
Неправильная установка клапанов
Причины: монтаж против направления потока, отсутствие доступа.
Решение: переустанавливаем клапаны по стрелке на корпусе, обеспечиваем доступ ≥500 мм.
Рекомендация:
Проводите промежуточный контроль на каждом этапе монтажа с участием заказчика — это сократит время на устранение замечаний.
Проводите промежуточный контроль на каждом этапе монтажа с участием заказчика — это сократит время на устранение замечаний.

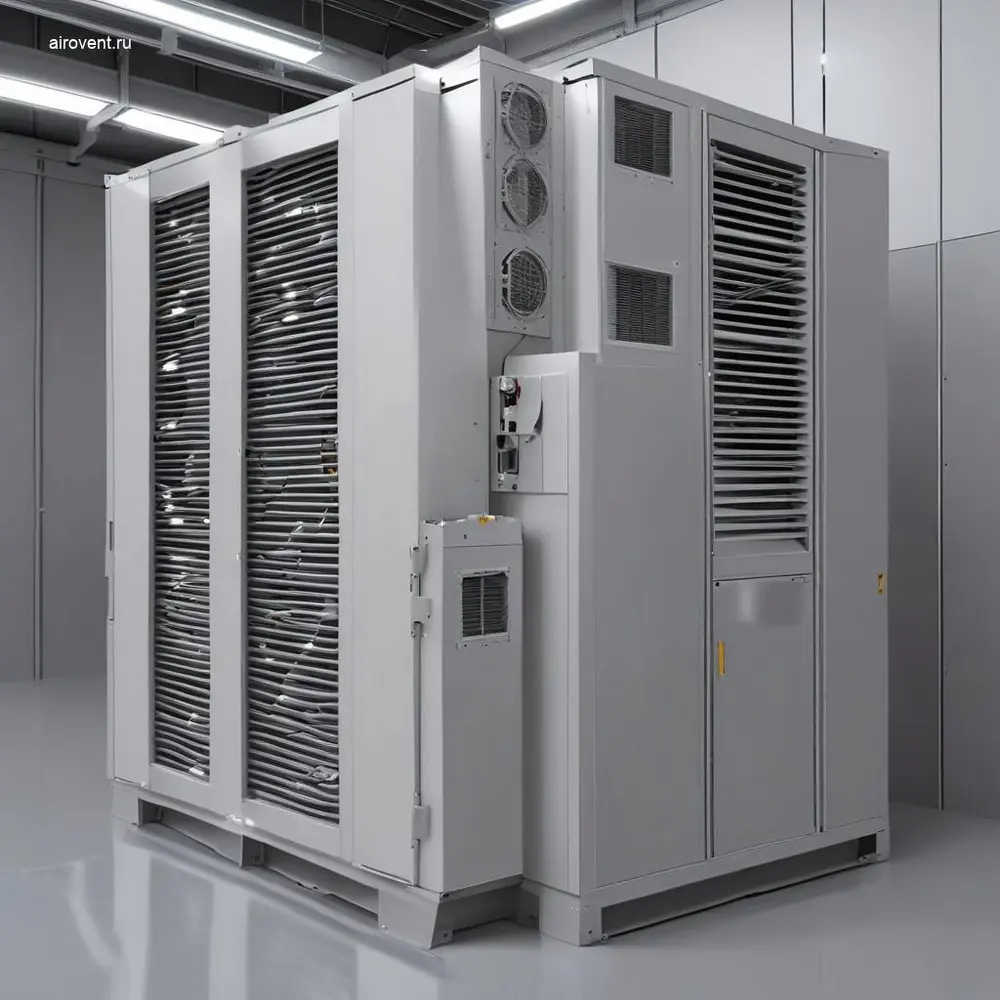

Обслуживание приточной вентиляции с рекуперацией: регламенты и диагностика
Регламентные работы
Для поддержания проектных параметров проводим:
- Ежемесячно: визуальный осмотр, проверка фильтров (перепад давления >50 Па — замена).
- Раз в квартал: очистка теплообменника, смазка подшипников вентиляторов.
- Раз в полгода: калибровка датчиков (температура, CO₂), проверка автоматики.
- Раз в год: диагностика электродвигателей (ток, вибрация, температура).
Совет инженера:
Перед отопительным сезоном проверяйте рекуператор на обмерзание, при необходимости настройте режим размораживания.
Перед отопительным сезоном проверяйте рекуператор на обмерзание, при необходимости настройте режим размораживания.
Чек-лист диагностики
- Визуальный осмотр: коррозия, механические повреждения, подтёки конденсата.
- Фильтры: степень загрязнения (замена при ΔP > 50 Па).
- Вентиляторы: уровень шума (<50 дБ(А)), вибрация (<2,8 мм/с).
- Рекуператор: эффективность теплообмена (разница температур приточного и вытяжного воздуха).
- Автоматика: тестирование датчиков (погрешность ≤±1°C для температуры).
- Электропитание: напряжение 220V±10%, сопротивление изоляции >1 МОм.
- Дренаж: проходимость труб (продувка сжатым воздухом).
Методы очистки рекуператоров
| Метод | Применение | Преимущества | Ограничения |
|---|---|---|---|
| Механическая очистка | Пластинчатые рекуператоры (шаг пластин ≥4 мм) | Низкая стоимость, не требует реагентов | Риск повреждения пластин при сильных отложениях |
| Промывка водой | Рекуператоры из алюминия или нержавеющей стали | Эффективна против пыли и солей | Требует сушки (не менее 12 ч) |
| Химическая очистка | Сильные органические отложения (жиры, масла) | Глубокая очистка без разборки | Нейтрализация стоков обязательна |
| Пневмоочистка | Мелкие каналы (шаг пластин <4 мм) | Быстрота, отсутствие влаги | Низкая эффективность при плотных отложениях |
Типовые неисправности
| Проблема | Причины | Диагностика | Решение |
|---|---|---|---|
| Снижение расхода воздуха | Засорение фильтров (ΔP > 100 Па), неисправность вентилятора | Измерение перепада давления, проверка тока двигателя | Замена фильтров, ремонт/замена вентилятора |
| Повышенный шум | Дисбаланс вентилятора, износ подшипников (вибрация >4,5 мм/с) | Анализ спектра шума, измерение вибрации | Балансировка, замена подшипников |
| Низкая эффективность рекуперации | Загрязнение теплообменника, утечки в воздуховодах | Измерение температур до/после рекуператора, тест на герметичность | Очистка теплообменника, устранение утечек |
| Обмерзание рекуператора | Температура наружного воздуха < –10°C, высокая влажность | Проверка датчиков температуры, режима размораживания | Настройка байпаса или предварительного подогрева |
| Сбои автоматики | Неисправность датчиков, ошибки программирования PLC | Проверка сигналов датчиков, анализ логов контроллера | Калибровка датчиков, перепрошивка PLC |
Документирование обслуживания
Ведём отчётность:
- Журнал ТО: дата, вид работ, исполнитель, замечания.
- Протоколы измерений: расход воздуха (анемометр Testo 420), температура (погрешность ±0,3°C).
- Акты выполненных работ с подписями ответственных лиц.
- Рекомендации по ремонту с указанием сроков.
- Ведомость заменённых расходников (фильтры, подшипники).
Документы храним 5 лет в электронном виде (PDF) с резервным копированием.
Приточная вентиляция с рекуперацией требует профессионального подхода на всех этапах — от проектирования до эксплуатации. Соблюдение регламентов монтажа и обслуживания обеспечивает энергоэффективность системы, соответствие нормам микроклимата и пожарной безопасности. Регулярная диагностика позволяет предотвратить до 80% неисправностей и продлить срок службы оборудования до 15–20 лет.
