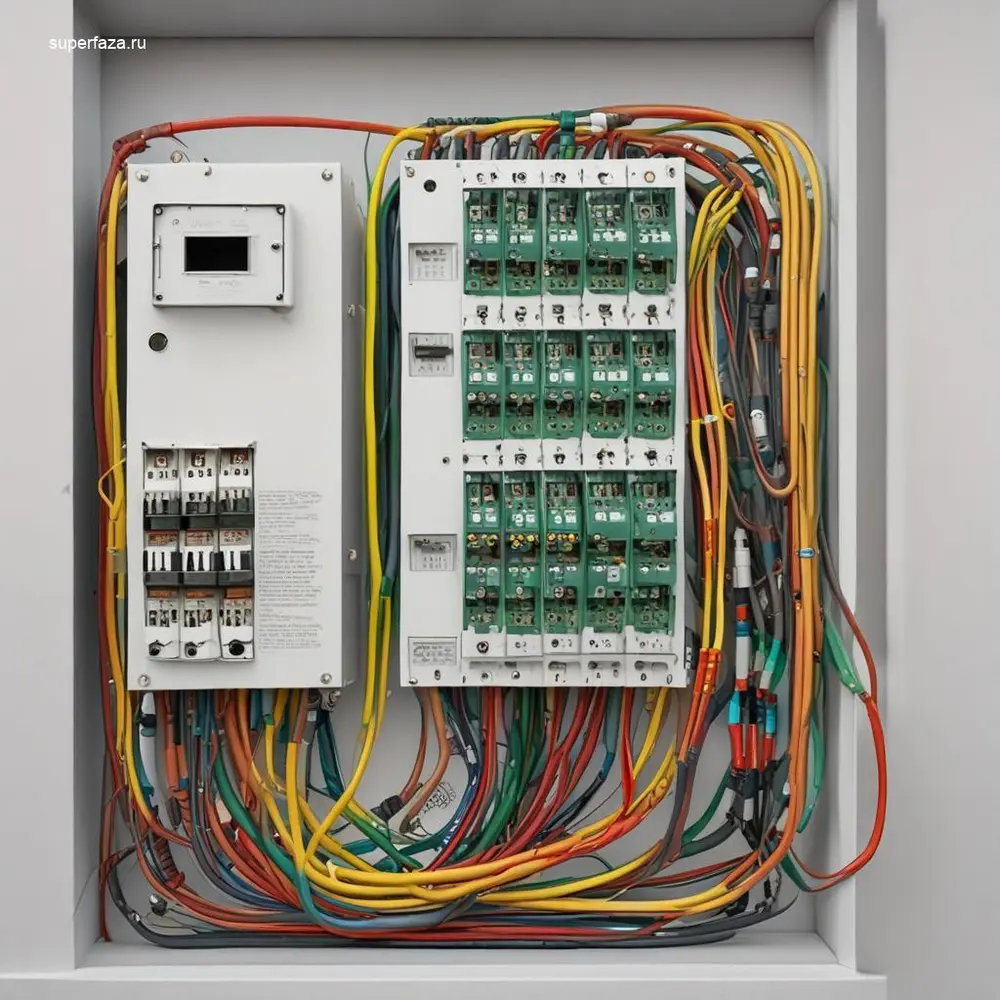

Типовые ошибки при разводке электрики в квартире и их последствия
Неправильный выбор сечения кабелей
Ошибки в подборе сечения кабеля — частая проблема при самостоятельном монтаже электропроводки. Несоответствие сечения нагрузке ведёт к перегреву, ускоренному износу изоляции и риску короткого замыкания. Особенно критично это для мощных бытовых приборов: плит, водонагревателей, кондиционеров.
Чем опасно:
- Перегрев проводки сокращает срок её службы.
- Потери напряжения на длинных участках вызывают нестабильную работу оборудования.
- Риск возгорания изоляции при длительных перегрузках.
Как избежать:
- Рассчитайте суммарную мощность потребителей на каждом участке сети.
- Используйте таблицы допустимых токовых нагрузок для медных и алюминиевых проводников.
- Учитывайте условия прокладки (скрытая, открытая, в трубах) и температурный режим.
- Выбирайте кабели с запасом по сечению на 15–20% от расчётного значения.
| Тип проводки | Рекомендуемое сечение (медь) | Максимальная нагрузка |
|---|---|---|
| Освещение | 1,5 мм² | до 3,3 кВт |
| Розеточные группы | 2,5 мм² | до 5,5 кВт |
| Электроплита | 6 мм² и более | до 10–15 кВт |
Совет эксперта: При монтаже электропроводки в квартире не ориентируйтесь на минимальные значения сечения. Для розеточных линий рекомендуется использовать кабели с сечением на шаг выше расчётного. Это обеспечит запас по мощности и надёжность системы.
Отсутствие или неправильное заземление
Игнорирование требований по устройству заземления — грубая ошибка, угрожающая безопасности жильцов. В домах старой постройки заземляющий контур часто отсутствует, но современные нормативы (ПУЭ, ГОСТ Р 50571) требуют его обязательной организации.
Чем опасно:
- Риск поражения электрическим током при пробое изоляции.
- Некорректная работа УЗО, снижающая защиту от токов утечки.
- Выход из строя чувствительной электроники из-за статического электричества.
Как организовать заземление:
- Подключитесь к существующему заземляющему контуру здания, если он соответствует нормативам.
- Устройте систему уравнивания потенциалов (СУП) с подключением металлических конструкций.
- Используйте трёхжильные кабели (фаза, ноль, заземление) на всех участках сети.
| Тип системы заземления | Применимость | Особенности |
|---|---|---|
| TN-S | Рекомендуется для новых сетей | Отдельные проводники PE и N на всём протяжении |
| TN-C-S | Допускается при модернизации | Разделение PEN-проводника на PE и N в щитке |
Важно! Никогда не используйте водопроводные трубы, батареи отопления или арматуру в качестве заземления. Это не обеспечивает защиты и создаёт опасность для всех жильцов дома.
Нарушения в схеме подключения
Ошибки в схеме подключения возникают из-за недостаточного понимания принципов построения электросетей. Типичные нарушения: неправильное распределение нагрузки, неверное подключение УЗО и автоматов, ошибочные соединения в распределительных коробках.
Частые ошибки:
- Подключение мощных приборов к одной группе с освещением — перегрузка линии.
- Отсутствие разделения групп — сложность локализации неисправностей.
- Неверное подключение УЗО — ложные срабатывания или отказ при утечке.
Правила построения схемы:
- Разделите нагрузку на группы: освещение, розетки, мощные потребители.
- Установите отдельные автоматы для каждой группы.
- Используйте параллельное подключение розеток для равномерного распределения нагрузки.
| Элемент схемы | Типичная ошибка | Корректное решение |
|---|---|---|
| Автоматический выключатель | Установка автомата с завышенным номиналом | Номинал должен соответствовать сечению кабеля |
| Распределительная коробка | Использование скруток без пайки | Соединения выполняйте клеммниками или гильзами |
Совет эксперта: При составлении схемы электропроводки используйте принцип модульности. Каждая функциональная зона (кухня, ванная) должна иметь собственные группы с возможностью независимого отключения.
Использование некачественных материалов
Экономия на материалах снижает надёжность и безопасность электросети. Некачественные кабели, автоматы, розетки и коробки не соответствуют заявленным характеристикам и могут стать причиной аварий.
Риски:
- Кабели с заниженным сечением — перегрев и короткое замыкание.
- Автоматы с низким качеством контактов — ложные срабатывания.
- Розетки с тонкими ламелями — плохой контакт и оплавление.
Критерии выбора:
- Проверяйте сертификаты соответствия на все электротехнические изделия.
- Приобретайте материалы у официальных дилеров.
- Используйте кабели с медными жилами и негорючей изоляцией.
| Материал | Признаки низкого качества | Рекомендации по выбору |
|---|---|---|
| Кабель | Неровная изоляция, нечёткая маркировка | Выбирайте кабели с медными жилами, маркировка по ГОСТ |
| Автоматический выключатель | Отсутствие маркировки, тонкий корпус | Проверяйте сертификаты, корпус должен быть прочным |
Важно! Не экономьте на материалах, отвечающих за безопасность. Кабели, автоматы и УЗО — элементы, от которых зависит защита от перегрузок и коротких замыканий.
Технические требования и нормы при монтаже электропроводки
Основные требования ПУЭ и ГОСТ
Монтаж электропроводки в квартире должен соответствовать нормативным документам: ПУЭ и ГОСТ. Эти стандарты регламентируют безопасность, надёжность и долговечность электросетей.
Ключевые требования:
- Используйте сертифицированные материалы и оборудование.
- Соблюдайте нормы прокладки кабелей (скрытая или открытая проводка).
- Устанавливайте защитные устройства (автоматы, УЗО) в соответствии с нагрузками.
- Обеспечивайте заземление и зануление по нормам ПУЭ.
| Нормативный документ | Основные требования | Область применения |
|---|---|---|
| ПУЭ (7-е издание) | Требования к прокладке кабелей, защите цепей, заземлению | Все виды электроустановок |
| ГОСТ 31565-2012 | Требования к кабельным изделиям по пожарной безопасности | Кабели для внутренней разводки |
Совет эксперта: При монтаже электропроводки особое внимание уделите выбору сечения кабелей. Недостаточное сечение приводит к перегреву и риску возгорания. Для типовых квартир используйте медные кабели сечением 1,5 мм² для освещения и 2,5 мм² для розеток.
Выбор оборудования для электропроводки
Правильный выбор оборудования — основа безопасности и надёжности электросети. При монтаже учитывайте следующие компоненты:
- Кабели и провода: тип, сечение, материал жил.
- Автоматические выключатели: номинальный ток, характеристика срабатывания.
- УЗО: номинальный ток утечки.
- Распределительные коробки: материал, степень защиты.
| Тип оборудования | Ключевые характеристики | Рекомендации по выбору |
|---|---|---|
| Кабели и провода | Материал жил, сечение, тип изоляции | Для скрытой проводки используйте кабели с негорючей изоляцией (нг-LS) |
| Автоматические выключатели | Номинальный ток, характеристика срабатывания | Для освещения — автоматы с характеристикой B, для розеток — C |
Совет эксперта: При выборе автоматических выключателей учитывайте не только номинальный ток, но и характеристику срабатывания. Автоматы с характеристикой B подходят для цепей с низкими пусковыми токами, а с характеристикой C — для розеток и бытовой техники.
Расчёт нагрузок для электропроводки
Корректный расчёт нагрузок — основа безопасной работы электросети. Учитывайте суммарную мощность всех электроприборов, которые будут подключены к сети.
Этапы расчёта:
- Определите мощность каждого электроприбора.
- Разделите приборы на группы (освещение, розетки, мощные потребители).
- Рассчитайте суммарную мощность для каждой группы с учётом коэффициента одновременности.
- Выберите сечение кабелей и номинальный ток автоматов на основе расчётного тока.
| Группа потребителей | Типовые мощности приборов | Рекомендуемое сечение кабеля |
|---|---|---|
| Освещение | До 1 кВт | 1,5 мм² |
| Розеточные группы | До 3 кВт | 2,5 мм² |
Совет эксперта: При расчёте нагрузок учитывайте перспективы увеличения мощности. Если планируется установка кондиционера или дополнительной техники, заложите запас по сечению кабелей и номинальному току автоматов.
Защита от перегрузок и коротких замыканий
Защита электросети от перегрузок и коротких замыканий — обязательное условие безопасной эксплуатации. Предусмотрите следующие меры:
- Установите автоматические выключатели для защиты от перегрузок.
- Используйте УЗО для защиты от токов утечки.
- Разделите цепи на группы для локализации аварийных ситуаций.
| Тип защиты | Назначение | Рекомендации по установке |
|---|---|---|
| Автоматические выключатели | Защита от перегрузок и коротких замыканий | Устанавливайте на каждую группу потребителей |
| УЗО | Защита от токов утечки | Устанавливайте на вводе и на группы с повышенным риском |
Совет эксперта: При монтаже электропроводки уделите внимание выбору УЗО. Устройства с током утечки 10 мА обеспечивают максимальную защиту, но могут срабатывать ложно. Для бытовых сетей оптимально УЗО с током утечки 30 мА.
Типы кабелей и их применение
Выбор кабеля — ключевой этап при монтаже электропроводки. Тип кабеля зависит от условий эксплуатации и требований пожарной безопасности.
Основные типы кабелей:
- ВВГнг-LS — для скрытой проводки, не распространяет горение.
- NYM — герметичный кабель для сухих и влажных помещений.
| Тип кабеля | Конструкция | Область применения |
|---|---|---|
| ВВГнг-LS | Медные жилы, негорючая изоляция | Скрытая и открытая проводка в жилых помещениях |
| NYM | Медные жилы, герметичная изоляция | Скрытая проводка в сухих и влажных помещениях |
Совет эксперта: При выборе кабеля учитывайте условия прокладки. Кабель NYM герметичен и удобен для монтажа в штробах, но не подходит для открытой проводки во влажных помещениях. ВВГнг-LS универсален и соответствует требованиям пожарной безопасности.
Практическое руководство по монтажу электропроводки
Подготовительный этап
Монтаж электропроводки требует тщательной подготовки. На этом этапе определите объём работ, составьте схему электроснабжения и подберите материалы.
Что нужно сделать:
- Изучите нормативы (ПУЭ, СНиП).
- Составьте схему разводки с указанием розеток, выключателей, распределительных коробок.
- Рассчитайте нагрузку на каждую линию.
- Подготовьте инструменты: перфоратор, стриппер, мультиметр.
| Этап подготовки | Необходимые действия | Результат |
|---|---|---|
| Изучение нормативов | Ознакомление с ПУЭ и СНиП | Понимание требований к безопасной разводке |
| Составление схемы | Разработка плана размещения электроточек | Чёткое представление о будущей разводке |
Совет эксперта: При составлении схемы учитывайте перспективы увеличения нагрузки. Если планируется установка мощной техники, заложите запас по сечению кабеля и номиналу автоматов.
Монтажные работы
После подготовки приступайте к монтажу. Прокладка кабелей, установка распределительных коробок, монтаж розеток и выключателей требуют точности.
Основные этапы:
- Проложите кабели в гофре или кабель-каналах.
- Установите распределительные коробки в доступных местах.
- Закрепите подрозетники и монтажные коробки.
- Подключите розетки и выключатели, соблюдая цветовую маркировку.
| Этап монтажа | Ключевые действия | Типичные ошибки |
|---|---|---|
| Прокладка кабелей | Использование гофры, фиксация проводов | Перегибы кабеля, недостаточная защита |
| Установка розеток | Соблюдение цветовой маркировки | Неправильное подключение фазы и нуля |
Совет эксперта: При монтаже электропроводки особое внимание уделяйте качеству соединений. Используйте клеммники или пайку вместо скруток. Ненадёжные контакты могут привести к нагреву и возгоранию.
Проверка и ввод в эксплуатацию
После монтажа проверьте правильность выполненных работ. Электропроводка должна соответствовать нормам безопасности и функционировать без сбоев.
Что нужно проверить:
- Целостность кабелей и отсутствие коротких замыканий.
- Правильность подключения фазы, нуля и заземления.
- Работоспособность автоматов и УЗО.
- Функционирование всех розеток и осветительных приборов.
| Этап проверки | Методы контроля | Критерии успешности |
|---|---|---|
| Проверка целостности кабелей | Использование мультиметра | Отсутствие обрывов и коротких замыканий |
| Тестирование автоматов | Подача напряжения | Корректная работа защитных устройств |
Совет эксперта: Перед вводом электропроводки в эксплуатацию пригласите квалифицированного электрика для профессиональной проверки. Это поможет выявить скрытые дефекты.
Чек-лист финальной проверки
Перед началом отделочных работ убедитесь в полном соответствии электропроводки всем требованиям безопасности.
- Все кабели проложены в гофре или кабель-каналах.
- Распределительные коробки установлены в доступных местах.
- Розетки и выключатели подключены с соблюдением цветовой маркировки.
- Автоматы и УЗО соответствуют расчётной нагрузке.
- Все соединения выполнены с помощью клеммников или пайки.
Монтаж электропроводки в квартире — ответственная задача, требующая знания норм и использования качественного оборудования. Ошибки при монтаже могут привести к серьёзным последствиям, поэтому важно следовать рекомендациям ПУЭ, правильно рассчитывать нагрузки и проверять качество работ. При отсутствии опыта рекомендуется обратиться к профессионалам для обеспечения безопасности и долговечности электросети.
