Технические требования, нормативные нюансы и практические рекомендации для девелоперов, генподрядчиков и проектировщиков ОВиК
Предел огнестойкости EI 120 — ключевой параметр безопасности систем вентиляции, дымоудаления и противодымной защиты. Рассмотрим принципы классификации, проектные решения, типовые ошибки монтажа и эксплуатации, а также инструменты для обеспечения соответствия требованиям.
Предел огнестойкости EI 120: классификация, нормативные требования и области применения
Классификация пределов огнестойкости по EI
EI 120 обозначает способность конструкции сохранять целостность (E) и теплоизолирующие свойства (I) в течение 120 минут при стандартном температурном режиме пожара. Классификацию регламентируют нормативные документы. Применяется к воздуховодам, шахтам, клапанам и другим элементам систем вентиляции и дымоудаления.
| Класс огнестойкости | Целостность (E), мин | Теплоизоляция (I), мин | Типовые области применения |
|---|---|---|---|
| EI 15 | 15 | 15 | Воздуховоды общеобменной вентиляции в некритичных зонах |
| EI 30 | 30 | 30 | Системы дымоудаления в коридорах и лестничных клетках |
| EI 60 | 60 | 60 | Воздуховоды приточно-вытяжных систем в подземных паркингах |
| EI 120 | 120 | 120 | Шахты дымоудаления высотных зданий, воздуховоды в противопожарных преградах |
| EI 180 | 180 | 180 | Специальные противопожарные зоны в производственных объектах |
Нормативные требования к системам с пределом огнестойкости EI 120
Требования к элементам с EI 120 определяют:
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»;
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»;
- ГОСТ Р 53301-2013 «Клапаны противопожарные вентиляционных систем. Методы испытаний на огнестойкость».
Основные положения:
- Воздуховоды и шахты с EI 120 обязательны для прокладки через противопожарные преграды с нормируемым пределом REI 150 и выше.
- Материалы огнезащитной изоляции должны соответствовать классу К0 и сохранять свойства в течение всего срока эксплуатации.
- Противопожарные клапаны в системах с EI 120 должны иметь аналогичный предел огнестойкости и оснащаться приводами с сигналом на пульт пожарной автоматики.
- Монтажные узлы и крепления обеспечивают сохранение огнестойкости при тепловом воздействии.
Области применения систем с пределом огнестойкости EI 120
Системы с EI 120 применяют в объектах с повышенными требованиями к пожарной безопасности:
- Высотные здания (более 75 м) — шахты дымоудаления и подпора воздуха;
- Подземные автостоянки с нормируемым пределом огнестойкости ограждающих конструкций;
- Производственные и складские помещения категорий А и Б по взрывопожарной опасности;
- Лечебно-профилактические учреждения, включая операционные блоки и реанимационные отделения;
- Атомные электростанции и другие объекты использования атомной энергии;
- Тоннели метрополитена и автодорожные тоннели длиной более 500 м.
Чек-лист проверки соответствия системы требованиям EI 120
- Сертификаты соответствия на воздуховоды, огнезащитную изоляцию и клапаны с указанием EI 120.
- Проверка проектной документации на соответствие трассировки воздуховодов СП 7.13130.2013.
- Контроль толщины и плотности огнезащитной изоляции по технической документации производителя.
- Проверка качества монтажа: герметичность соединений, отсутствие повреждений изоляции, корректность крепежа.
- Испытание противопожарных клапанов на срабатывание по сигналу автоматики и ручное открытие/закрытие.
- Проверка наличия и работоспособности системы контроля состояния клапанов с передачей сигнала на пульт.
- Тепловизионное обследование после монтажа для выявления дефектов изоляции.
- Фиксация результатов проверки в акте скрытых работ и исполнительной документации.
Особенности проектирования и монтажа систем с EI 120
При проектировании учитываем:
- Материалы: воздуховоды — оцинкованная сталь толщиной не менее 0,8 мм (прямоугольные) или 0,6 мм (круглые). Огнезащитная изоляция — минераловатные плиты плотностью ≥ 100 кг/м³, температурой применения до 750 °C.
- Крепление: шаг подвесов или опор — не более 2 м. Крепеж — негорючие материалы с компенсацией тепловых расширений.
- Герметизация: соединения — на фланцах с огнестойкими уплотнителями или сварные швы. Проходы через строительные конструкции заделываем негорючими материалами с пределом огнестойкости ≥ EI 120.
- Автоматика: противопожарные клапаны оснащаем электроприводами 24 В DC или 220 В AC, совместимыми с пожарной сигнализацией. Предусматриваем резервирование питания и дублирование сигналов на пульт.
Совет инженера: При выборе огнезащитной изоляции для EI 120 проверяйте протоколы испытаний. Некоторые материалы деградируют при температурах выше 500 °C, снижая фактический предел огнестойкости. Уточняйте у производителя термическую стабильность и коэффициент теплопроводности при рабочих температурах.
Типовые ошибки при реализации систем с EI 120 и их последствия
| Ошибка | Последствия | Меры по предотвращению |
|---|---|---|
| Недостаточная толщина огнезащитной изоляции | Снижение предела огнестойкости ниже EI 120, риск распространения пожара | Контроль толщины изоляции на этапе монтажа с помощью шаблонов и ультразвуковых толщиномеров |
| Использование горючих уплотнителей в соединениях воздуховодов | Нарушение целостности конструкции при пожаре, потеря огнестойкости | Применение сертифицированных негорючих уплотнителей с пределом EI 120 |
| Отсутствие компенсаторов тепловых расширений в протяжённых участках | Деформация конструкции, повреждение изоляции, нарушение герметичности | Установка линзовых или сальниковых компенсаторов по проекту |
| Неправильная настройка приводов противопожарных клапанов | Несрабатывание клапанов при пожаре, блокировка эвакуационных путей дымом | Пусконаладочные работы с проверкой срабатывания по сигналу пожарной автоматики |
| Отсутствие регламентного обслуживания систем | Накопление пыли, коррозия элементов, снижение эффективности дымоудаления | Включение систем с EI 120 в график планово-предупредительных ремонтов |
Взаимодействие с другими инженерными системами
Системы с EI 120 интегрируем с:
- Система пожарной сигнализации: передача сигнала на закрытие клапанов и запуск вентиляторов дымоудаления;
- Система оповещения и управления эвакуацией: блокировка лифтов, разблокировка эвакуационных выходов;
- Система автоматического пожаротушения: отключение общеобменной вентиляции в зоне возгорания;
- Диспетчеризация: мониторинг состояния клапанов и вентиляторов, архивирование событий.
Проектируем интерфейсы взаимодействия по СП 6.13130.2009 и техническим условиям производителей оборудования.
Проектирование и монтаж систем с пределом огнестойкости EI 120: типовые ошибки и решения
Исходные требования к системе с пределом огнестойкости EI 120
Система дымоудаления с EI 120 обеспечивает эвакуацию продуктов горения и защиту путей эвакуации в течение 120 минут. В состав входят:
- Кровельные вентиляторы дымоудаления с огнестойким корпусом;
- Огнестойкие воздуховоды с пределом огнестойкости ≥ EI 120;
- Противопожарные клапаны в местах прохода через противопожарные преграды;
- Шкафы управления с PLC для автоматизации работы;
- Помещения для оборудования с маркировкой и доступом для обслуживания.
Проектирование и монтаж требуют строгого соблюдения нормативов. Ошибки приводят к снижению эффективности или отказу системы.
Чек-лист проверки проекта системы дымоудаления EI 120
- Совпадение расчётных параметров (производительность, давление, температура) с ТЗ и нормами.
- Подтверждение огнестойкости воздуховодов и вентиляторов сертификатами и протоколами испытаний.
- Правильность размещения клапанов в проходах через противопожарные стены и перекрытия.
- Анализ схемы управления: логика PLC, резервирование каналов связи, аварийные режимы.
- Доступность и маркировка оборудования в механических комнатах.
- Наличие решений по защите воздуховодов от механических повреждений и коррозии.
- Согласование мест установки датчиков дыма и температуры с зонами эвакуации и пожаротушения.
- Совместимость кабельных линий и шкафов управления с требованиями по огнестойкости.
Сравнение типовых решений для систем дымоудаления EI 120
| Критерий | Огнестойкие воздуховоды с теплоизоляцией | Огнестойкие воздуховоды без теплоизоляции | Комбинированные системы |
|---|---|---|---|
| Стоимость материалов и монтажа | Высокая: дополнительные слои изоляции и крепежа | Средняя: зависит от толщины стенок и материала | Варьируется от доли огнестойких участков |
| Сложность монтажа | Высокая: герметизация стыков и защита изоляции | Средняя: проще в сборке, но требует точной подгонки | Высокая: стыковка разных типов воздуховодов |
| Эксплуатационные характеристики | Высокие: снижение теплопотерь, защита от конденсата | Средние: возможны теплопотерь и конденсат | Зависит от качества стыковки и изоляции переходов |
| Требования к обслуживанию | Регулярная проверка изоляции и герметичности | Минимальные: контроль коррозии и повреждений | Повышенные: проверка стыков и изоляции на комбинированных участках |
| Применимость при высоких температурах | Оптимально: изоляция защищает от перегрева | Ограничена: возможен перегрев воздуховодов | Зависит от доли огнестойких участков и изоляции |
Типовые ошибки при проектировании систем дымоудаления EI 120
Распространённые ошибки:
- Неправильный выбор материалов: применение воздуховодов или клапанов с пределом огнестойкости ниже EI 120. Приводит к несоответствию системы проектным требованиям.
- Ошибки в расчётах: неверное определение производительности вентиляторов или сечения воздуховодов. Результат — недостаточная эффективность или избыточные энергозатраты.
- Неправильное размещение клапанов: установка в местах, не соответствующих противопожарным преградам, или отсутствие на критически важных участках.
- Нарушение герметичности: некачественная сборка стыков или отсутствие уплотнений. Снижает огнестойкость и эффективность дымоудаления.
- Ошибки в схеме управления: неверная логика PLC, отсутствие резервирования каналов или аварийных режимов. Система может не сработать в критической ситуации.
- Недостаточная маркировка: отсутствие чётких обозначений в механических комнатах затрудняет обслуживание.
Типовые ошибки при монтаже систем дымоудаления EI 120
Монтажные ошибки снижают огнестойкость и надёжность:
- Нарушение технологии сборки: несоответствующие крепёжные элементы, отсутствие герметизации стыков или неправильное нанесение огнезащитных покрытий.
- Неправильная установка клапанов: монтаж без учёта направления потока воздуха или без доступа для обслуживания.
- Ошибки при прокладке кабельных линий: использование кабелей без огнестойкого исполнения или прокладка в общих каналах.
- Несоответствие проектным параметрам: отклонения от размеров воздуховодов или мест установки оборудования нарушают аэродинамику.
- Отсутствие защиты воздуховодов: установка в зонах возможного воздействия без защитных кожухов.
- Некачественные ПНР: отсутствие проверки герметичности, настройки автоматики или тестирования аварийных режимов.
Решения для устранения типовых ошибок
Рекомендации:
- Независимая экспертиза проекта: привлечение сторонних специалистов для проверки расчётов.
- Сертифицированные материалы: проверка сертификатов соответствия и протоколов испытаний.
- Контроль качества монтажа: промежуточные проверки на соответствие проекту.
- Обучение монтажного персонала: инструктажи по технологии сборки огнестойких воздуховодов.
- Комплексные ПНР: тестирование системы в различных режимах, включая аварийные.
- Регламент технического обслуживания: регулярная проверка воздуховодов, клапанов, вентиляторов и автоматики.
Особенности проектирования кровельных вентиляторов дымоудаления
Кровельные вентиляторы должны соответствовать требованиям по огнестойкости, производительности и надёжности. Учитываем:
- Размещение на кровле: доступ для монтажа, обслуживания и ремонта, защита от атмосферных воздействий.
- Совместимость с воздуховодами: переходные элементы с пределом огнестойкости для стыковки.
- Защита от перегрева: теплостойкие материалы и системы охлаждения.
- Интеграция с системой управления: подключение к PLC для автоматизации и мониторинга.
- Резервирование: дублирующие вентиляторы или каналы дымоудаления.
Особенности монтажа огнестойких воздуховодов
Монтаж требует внимания к деталям:
- Подготовка трассы: разметка с учётом противопожарных преград и зон обслуживания.
- Сборка стыков: огнестойкие уплотнители и крепёж, герметизация швов огнезащитными составами.
- Крепление: опоры и подвесы с учётом теплового расширения и нагрузок.
- Защита от коррозии: антикоррозийные покрытия на металлические элементы.
- Проверка герметичности: аэродинамические испытания.
- Маркировка: обозначения на воздуховодах для упрощения обслуживания.
Требования к установке противопожарных клапанов
Клапаны устанавливаем:
- В местах прохода: через противопожарные стены, перекрытия или перегородки;
- С учётом направления потока: закрытие при пожаре для предотвращения распространения огня;
- С доступом для обслуживания: возможность осмотра и ремонта без демонтажа воздуховодов;
- С интеграцией в систему управления: подключение к PLC для автоматического срабатывания;
- С испытаниями после монтажа: проверка работоспособности и герметичности.
Автоматизация и управление системой: роль PLC
Шкафы управления с PLC обеспечивают автоматизацию. Проектируем:
- Логику работы: алгоритмы управления вентиляторами, клапанами и датчиками;
- Резервирование: дублирование каналов связи и источников питания;
- Интеграцию: подключение к системам пожарной сигнализации, оповещения и пожаротушения;
- Мониторинг: удалённый контроль состояния оборудования;
- Защиту от ложных срабатываний: настройка порогов для датчиков дыма и температуры;
- Документирование: ведение журнала событий.

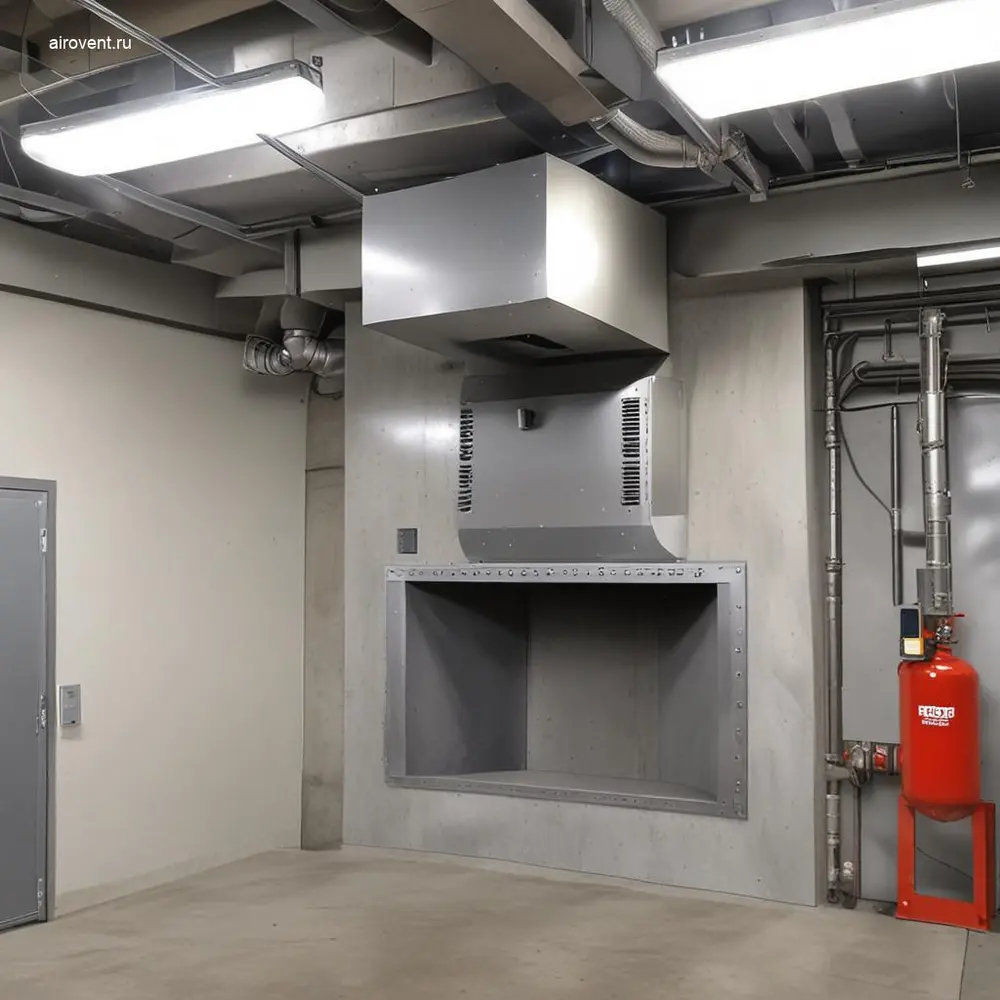

Организация механических комнат для оборудования дымоудаления
Механические комнаты обеспечивают безопасное размещение оборудования. Учитываем:
- Размещение: пространство для монтажа, обслуживания и ремонта;
- Условия эксплуатации: температурно-влажностный режим по требованиям производителей;
- Доступ и безопасность: контролируемый доступ для персонала;
- Маркировка: чёткие обозначения на всех элементах;
- Электроснабжение: резервное питание для критических компонентов;
- Пожарная безопасность: системы пожаротушения и оповещения.
Совет инженера: При проектировании систем дымоудаления с EI 120 согласуйте все компоненты — от воздуховодов до автоматики. На этапе ПНР проведите комплексные испытания в условиях, приближенных к реальным: проверьте герметичность, работоспособность клапанов и логику PLC. Это выявит и устранит проблемы до ввода объекта.
Эксплуатация и обслуживание систем с пределом огнестойкости EI 120: регламенты и контроль
Нормативные требования к эксплуатации систем с пределом огнестойкости EI 120
Системы вентиляции и дымоудаления с EI 120 подлежат строгому контролю. Основные требования:
- Соблюдение регламентов технического обслуживания, согласованных с органами пожарного надзора;
- Плановые и внеплановые проверки работоспособности элементов: клапанов, воздуховодов, изоляции, приводов и автоматики;
- Ведение эксплуатационной документации: журналы осмотров, протоколы испытаний, акты выполненных работ;
- Обеспечение доступа к ключевым узлам для регламентных работ и аварийного реагирования.
Несоблюдение регламентов приводит к снижению огнестойкости, отказу системы при пожаре и административной ответственности.
Чек-лист проверки систем с пределом огнестойкости EI 120
- Целостность огнезащитного покрытия воздуховодов и клапанов: отсутствие трещин, отслоений, механических повреждений;
- Состояние теплоизоляции: отсутствие намокания, деформаций, нарушения креплений;
- Работоспособность клапанов: ручное и автоматическое срабатывание, проверка сигнализации;
- Герметичность соединений воздуховодов и клапанов;
- Работоспособность приводов и автоматики: корректность датчиков температуры, давления, положения заслонок;
- Работоспособность СОУЭ при срабатывании клапанов;
- Совпадение фактических параметров с проектными значениями;
- Наличие и доступность эксплуатационной документации.
Сравнение методов контроля систем с пределом огнестойкости EI 120
| Критерий | Визуальный осмотр | Инструментальный контроль | Испытания под нагрузкой |
|---|---|---|---|
| Цель проведения | Первичная оценка состояния элементов | Точное измерение параметров и выявление скрытых дефектов | Проверка работоспособности в условиях, приближенных к реальным |
| Трудоёмкость | Низкая | Средняя | Высокая |
| Требования к персоналу | Базовые знания по эксплуатации | Специализированная подготовка и допуски | Высокая квалификация, допуски к работе под нагрузкой |
| Необходимое оборудование | Фонарь, рулетка, фотоаппарат | Анемометры, манометры, тепловизоры, газоанализаторы | Стенды для имитации пожарной нагрузки, системы мониторинга |
| Периодичность | Ежемесячно или по графику | Ежеквартально или по требованию проекта | Ежегодно или по регламенту |
| Выявление дефектов | Поверхностные повреждения, явные нарушения целостности | Скрытые дефекты, отклонения параметров от нормы | Отказы системы в экстремальных нагрузках |
Типовые проблемы при эксплуатации систем с пределом огнестойкости EI 120 и их устранение
Распространённые проблемы:
- Нарушение целостности огнезащитного покрытия. Причины: механические повреждения, агрессивные среды, износ. Устранение: восстановление покрытия сертифицированными материалами.
- Отказ клапанов. Причины: засорение механизмов, коррозия, неисправность приводов. Устранение: очистка, смазка, замена элементов, настройка автоматики.
- Снижение герметичности соединений. Причины: деформация фланцев, износ уплотнителей. Устранение: замена уплотнителей, подтяжка креплений, герметизация огнестойкими материалами.
- Неисправности автоматики. Причины: сбои датчиков, программные ошибки, повреждение кабелей. Устранение: диагностика, замена датчиков, перепрограммирование контроллеров.
- Нарушение теплоизоляции. Причины: намокание, механические повреждения. Устранение: замена изоляции, установка защитных кожухов, дренаж для конденсата.
Организация регламентного обслуживания систем с пределом огнестойкости EI 120
Регламентное обслуживание проводим по графику. Основные этапы:
- Подготовительный этап: ознакомление с документацией, подготовка инструментов, инструктаж персонала;
- Проведение работ: проверки и испытания по чек-листу, фиксация отклонений;
- Анализ результатов: сравнение фактических параметров с проектными, отчёт о техническом состоянии;
- Устранение неисправностей: ремонтные работы, замена изношенных элементов, настройка автоматики;
- Документирование: записи в журнал эксплуатации, акты выполненных работ, обновление паспортов оборудования.
Для непрерывной работы системы заключаем договоры на сервисное обслуживание с лицензированными организациями.
Совет инженера: При эксплуатации систем с EI 120 уделите внимание обучению персонала. Регулярные тренинги по действиям при срабатывании системы и проведению регламентных работ снижают риск ошибок. Рекомендуем интегрировать систему мониторинга в диспетчерскую службу здания.
Контроль и документирование эксплуатации систем с пределом огнестойкости EI 120
Эффективный контроль включает:
- Систематический мониторинг: автоматизированный контроль параметров с передачей данных на центральный пульт;
- Регулярные проверки: плановые осмотры и испытания с фиксацией результатов;
- Аудит документации: проверка наличия и актуальности паспортов, сертификатов, актов;
- Взаимодействие с надзорными органами: предоставление отчётности, участие в проверках, устранение замечаний.
Документирование должно быть полным. Рекомендуем цифровые системы учёта для оперативного формирования отчётов.
Предел огнестойкости EI 120 — критически важный параметр для безопасности систем вентиляции и дымоудаления. Соблюдение нормативов, корректное проектирование, качественный монтаж и регулярное обслуживание минимизируют риски и обеспечивают соответствие современным стандартам.
