Практическое руководство по мониторингу и улучшению качества электроэнергии в частном доме
Качество электроэнергии напрямую влияет на безопасность и срок службы техники. Проблемы — нестабильное напряжение, гармонические искажения или перепады частоты — возникают из-за ошибок монтажа, устаревшего оборудования или нарушения методик обслуживания. Владельцы домов могут самостоятельно выявлять и устранять неполадки, если знают ключевые параметры и методы диагностики. Современные сертифицированные решения помогают обеспечить стабильное электроснабжение без рисков для оборудования.
Основные параметры качества электроэнергии: что должен знать частный собственник
Ключевые параметры качества электроэнергии
Качество электроэнергии определяется техническими характеристиками, которые влияют на работу электроприборов и безопасность сети. Основные параметры:
- Номинальное напряжение и его отклонения
- Частота переменного тока
- Гармонические искажения
- Провалы и перенапряжения
- Несимметрия напряжений по фазам
Эти параметры регламентирует ГОСТ 32144-2013, который устанавливает допустимые нормы для сетей общего назначения.
Допустимые нормы по ГОСТ и последствия их нарушения
Соблюдение нормативов критически важно для предотвращения сбоев и аварий. Таблица показывает основные допустимые отклонения и возможные последствия их превышения.
| Параметр | Допустимое значение по ГОСТ | Последствия нарушения нормы |
|---|---|---|
| Отклонение напряжения | ±10% от номинального (220 В или 380 В) | Снижение эффективности работы техники, перегрев двигателей, сокращение срока службы оборудования |
| Частота переменного тока | 50 Гц ± 0,2 Гц (кратковременно ± 0,4 Гц) | Сбои в работе электронных устройств, повреждение частотно-регулируемых приводов |
| Коэффициент гармонических искажений напряжения | Не более 8% для суммарного значения, не более 5% для отдельных гармоник | Перегрев проводников, ложные срабатывания защитных устройств, помехи в работе электроники |
| Провалы напряжения | Глубина до 10% от номинального, длительность до 30 с | Самопроизвольное отключение оборудования, потеря данных, повреждение электродвигателей |
| Перенапряжения | До 10% от номинального, длительность до 1 с | Пробой изоляции, выход из строя электронных компонентов, возгорание оборудования |
| Несимметрия напряжений по фазам | Не более 4% для обратной последовательности | Перегрев электродвигателей, дисбаланс нагрузки, снижение КПД оборудования |
Совет эксперта: Регулярный мониторинг параметров электроэнергии помогает своевременно выявлять отклонения и предотвращать поломки. Для частных домов рекомендуются анализаторы качества электроэнергии, которые фиксируют отклонения в реальном времени.
Влияние ошибок монтажа и устаревшего оборудования на качество электроэнергии
Ошибки при проектировании, монтаже и эксплуатации электроустановок напрямую влияют на стабильность параметров электроэнергии. Основные факторы:
- Неправильный выбор сечения проводников — приводит к падению напряжения при пиковых нагрузках.
- Отсутствие или некорректная настройка защитных устройств — увеличивает риск перенапряжений и коротких замыканий.
- Несимметричное распределение нагрузки по фазам — вызывает перекос напряжений, негативно влияющий на трехфазные потребители.
- Использование устаревших трансформаторов и распределительных устройств — способствует росту гармонических искажений и потерям электроэнергии.
- Некачественные соединения и контакты — приводят к локальным перегревам, провалам напряжения и повышенному сопротивлению в цепи.
Примеры проблем из-за ошибок проектирования и эксплуатации
Ситуации, когда нарушения параметров электроэнергии возникают из-за неправильных решений на этапе проектирования или эксплуатации, встречаются часто. Рассмотрим типичные случаи.
Пример 1: Провалы напряжения при пуске мощного оборудования
В частном доме установлен электрокотел мощностью 15 кВт. При его включении наблюдаются кратковременные провалы напряжения, из-за которых отключаются другие приборы. Причина — недостаточное сечение питающего кабеля и отсутствие устройства плавного пуска. Решение — замена кабеля на проводник с большим сечением и установка устройства, ограничивающего пусковые токи.
Пример 2: Гармонические искажения из-за нелинейных нагрузок
В мастерской установлены сварочные аппараты и станки с частотно-регулируемыми приводами. Из-за высокого уровня гармоник перегреваются нейтральные проводники и трансформаторы, срабатывают автоматические выключатели без видимых причин. Причина — отсутствие фильтров гармоник и неправильное заземление. Решение — установка активных или пассивных фильтров гармоник и проверка системы заземления.
Пример 3: Несимметрия фаз из-за неравномерного распределения нагрузки
В трехфазной сети частного дома подключены однофазные потребители (освещение, розетки, бытовая техника), при этом нагрузка распределена неравномерно. В результате наблюдается перекос фаз, из-за которого перегревается электродвигатель насоса системы водоснабжения. Причина — ошибка в проектировании схемы распределения нагрузки. Решение — перераспределение нагрузки по фазам и установка устройства контроля несимметрии.
Экспертное мнение: Многие проблемы с качеством электроэнергии можно предотвратить на этапе проектирования. Грамотный расчет нагрузок, выбор современного оборудования и соблюдение норм монтажа минимизируют риски отклонений параметров от допустимых значений.
Как контролировать параметры качества электроэнергии
Для стабильной работы электрооборудования необходимо регулярно контролировать ключевые параметры. Чек-лист действий для частных собственников:
- Проведите визуальный осмотр электроустановки на предмет повреждений проводки, коррозии контактов и перегрева оборудования.
- Используйте мультиметр или анализатор качества электроэнергии для измерения напряжения, частоты и несимметрии фаз.
- Проверьте наличие и работоспособность защитных устройств: автоматических выключателей, УЗО, ограничителей перенапряжений.
- Оцените распределение нагрузки по фазам и при необходимости скорректируйте схему подключения.
- При обнаружении гармонических искажений установите соответствующие фильтры или замените нелинейные нагрузки на более современные.
- Регулярно обслуживайте электрооборудование: очищайте контакты, проверяйте состояние изоляции, обновляйте устаревшие элементы.
- При значительных отклонениях параметров обратитесь к квалифицированным специалистам для комплексного аудита электросети.
Соблюдение этих рекомендаций поможет поддерживать качество электроэнергии на должном уровне и избежать преждевременного выхода из строя оборудования.
Как частнику контролировать качество электроэнергии: инструменты и методы

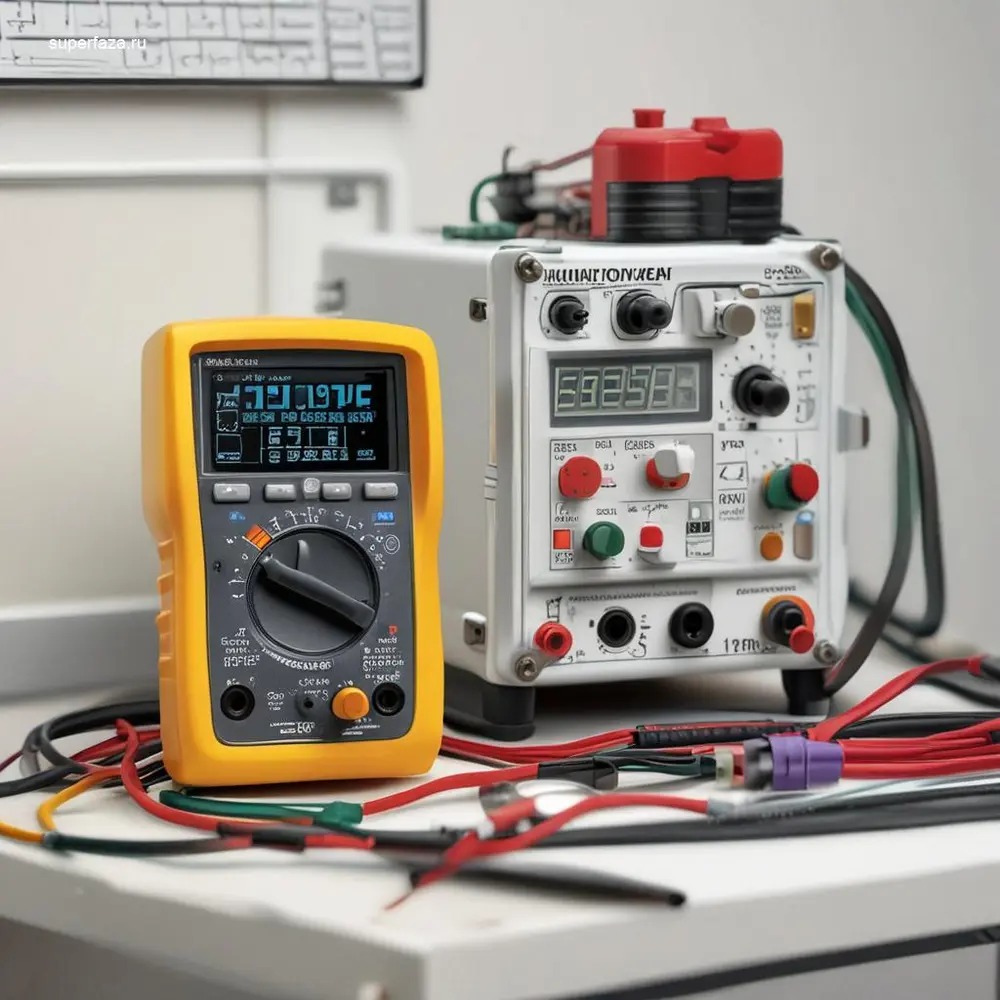

Основные инструменты для контроля качества электроэнергии
Контроль качества электроэнергии в бытовой или малой коммерческой сети требует применения специализированных приборов. Частному лицу доступны три основные категории устройств:
- Мультиметр — базовый прибор для измерения напряжения, силы тока и сопротивления. Подходит для оперативного контроля основных параметров сети.
- Анализатор качества электроэнергии — устройство для комплексного мониторинга параметров, включая гармоники, провалы и всплески напряжения, несимметрию фаз.
- Регистратор параметров — прибор для длительного мониторинга и записи данных, позволяющий выявлять периодические отклонения в сети.
| Тип прибора | Основные функции | Область применения | Ограничения |
|---|---|---|---|
| Мультиметр | Измерение напряжения, тока, сопротивления, проверка целостности цепи | Оперативный контроль, диагностика простых неисправностей | Не фиксирует динамические изменения, не анализирует гармоники |
| Анализатор качества электроэнергии | Измерение гармоник, провалов, всплесков, несимметрии фаз, коэффициента мощности | Комплексная диагностика сети, выявление причин нестабильной работы оборудования | Требует настройки и интерпретации данных, не всегда подходит для длительного мониторинга |
| Регистратор параметров | Длительная запись данных, анализ периодических отклонений, формирование отчетов | Мониторинг сети в течение суток или недели, выявление скрытых проблем | Не подходит для оперативной диагностики, требует последующей обработки данных |
Совет эксперта: При выборе прибора учитывайте задачи, которые необходимо решить. Для разовой проверки сети достаточно мультиметра, но для выявления периодических отклонений или анализа гармоник потребуется анализатор или регистратор. Важно, чтобы прибор был сертифицирован и соответствовал действующим стандартам измерений.
Как правильно проводить измерения качества электроэнергии
Точность измерений зависит от правильного выбора точек подключения, длительности мониторинга и условий проведения диагностики.
Точки подключения приборов:
- Для однофазной сети — непосредственно на вводе в распределительный щит или на клеммах конечного потребителя.
- Для трехфазной сети — на каждой фазе с соблюдением последовательности подключения.
- Измерения проводятся до защитных устройств (автоматических выключателей, УЗО), чтобы исключить влияние нагрузки на результаты.
Длительность измерений:
- Оперативный контроль — от нескольких секунд до нескольких минут.
- Анализ периодических отклонений — не менее 24 часов.
- Выявление редких сбоев — до 7 суток.
Условия проведения измерений:
- Температура окружающей среды должна соответствовать рабочему диапазону прибора.
- Исключите влияние внешних электромагнитных полей, которые могут искажать показания.
- Подключайте прибор к сети через стабилизатор или фильтр, если напряжение в сети нестабильно.
Пошаговая инструкция по самостоятельной диагностике сети
Самостоятельная диагностика качества электроэнергии включает несколько этапов. Следуя этой инструкции, можно выявить основные отклонения и определить необходимость дальнейших мер.
- Подготовка оборудования:
- Проверьте исправность прибора и соответствие его характеристик задачам измерений.
- Убедитесь, что кабели и щупы не имеют повреждений.
- Настройте прибор в соответствии с инструкцией производителя.
- Выбор точки подключения:
- Определите место подключения (вводной щит, розетка, клеммы оборудования).
- Отключите нагрузку, если это необходимо для чистоты измерений.
- Проведение измерений:
- Подключите прибор к сети согласно схеме.
- Запустите измерения и зафиксируйте показания.
- При использовании регистратора — оставьте прибор на необходимое время.
- Анализ результатов:
- Сравните полученные данные с нормативными значениями (ГОСТ 32144-2013).
- Выявите отклонения по напряжению, гармоникам, провалам или всплескам.
- Определите возможные причины отклонений (внешние факторы, неисправности оборудования, проблемы в сети).
- Принятие мер:
- Если отклонения превышают допустимые нормы, обратитесь к квалифицированному специалисту для дальнейшей диагностики.
- При необходимости установите стабилизаторы, фильтры или другие устройства для коррекции параметров сети.
| Этап диагностики | Ключевые действия | Типичные ошибки | Как избежать |
|---|---|---|---|
| Подготовка оборудования | Проверка прибора, кабелей, настройка | Использование неисправного или неподходящего прибора | Перед началом измерений проведите тестовый запуск прибора |
| Выбор точки подключения | Определение места измерений, отключение нагрузки | Измерения на нагруженной цепи или в неподходящей точке | Подключайте прибор до защитных устройств, отключайте нагрузку при необходимости |
| Проведение измерений | Подключение, запуск, фиксация данных | Неправильное подключение, недостаточная длительность измерений | Следуйте инструкции производителя, используйте рекомендованные режимы |
| Анализ результатов | Сравнение с нормативами, выявление отклонений | Неверная интерпретация данных, игнорирование незначительных отклонений | Используйте актуальные нормативные документы, при необходимости проконсультируйтесь со специалистом |
Экспертное мнение: При самостоятельной диагностике сети важно не только правильно провести измерения, но и корректно интерпретировать результаты. Даже незначительные отклонения от нормы могут указывать на серьезные проблемы, такие как неисправности трансформаторов, плохие контакты или неравномерное распределение нагрузки. Если выявленные отклонения превышают допустимые значения, рекомендуется привлечь квалифицированного специалиста для детального анализа.
Типичные ошибки при измерениях качества электроэнергии и способы их предотвращения
Ошибки при измерениях могут привести к неверным выводам и, как следствие, к неправильным действиям по устранению проблем. Рассмотрим наиболее распространенные ошибки и методы их предотвращения.
- Неправильный выбор прибора для конкретной задачи. Например, использование мультиметра для анализа гармоник или провалов напряжения.
Решение: Определите цели измерений и выберите соответствующий прибор.
- Измерения на нагруженной цепи. Подключение прибора после защитных устройств или на работающем оборудовании может исказить результаты.
Решение: Проводите измерения до автоматических выключателей или отключайте нагрузку.
- Недостаточная длительность измерений. Кратковременные замеры не позволяют выявить периодические отклонения.
Решение: Для анализа динамических процессов используйте регистраторы параметров с длительным мониторингом.
- Игнорирование условий окружающей среды. Высокая влажность, температура или электромагнитные помехи могут влиять на точность измерений.
Решение: Проводите измерения в условиях, соответствующих требованиям производителя прибора.
- Некорректное подключение прибора. Ошибки в схеме подключения, например, неправильная полярность или фазировка, приводят к неверным показаниям.
Решение: Следуйте инструкции производителя и используйте проверенные схемы подключения.
- Неправильная интерпретация результатов. Сравнение данных с устаревшими нормативами или игнорирование контекста измерений.
Решение: Используйте актуальные нормативные документы (например, ГОСТ 32144-2013) и учитывайте условия проведения измерений.
Сравнение бюджетных и профессиональных приборов для контроля качества электроэнергии
Выбор прибора зависит от задач, бюджета и требуемой точности измерений. Бюджетные модели подходят для оперативного контроля и решения простых задач, профессиональные устройства обеспечивают высокую точность и расширенный функционал.
| Параметр | Бюджетные приборы | Профессиональные приборы |
|---|---|---|
| Точность измерений | Достаточная для базового контроля, но может иметь погрешности | Высокая точность, соответствие стандартам |
| Функционал | Ограниченный набор функций (напряжение, ток, сопротивление) | Расширенный функционал (гармоники, провалы, всплески, несимметрия фаз) |
| Длительность мониторинга | Кратковременные измерения, отсутствие записи данных | Длительный мониторинг, запись и анализ данных |
| Сертификация | Может не иметь сертификатов соответствия | Сертифицированы по действующим стандартам |
| Стоимость | Доступная для частного использования | Высокая, ориентирована на профессиональное применение |
| Область применения | Оперативный контроль, диагностика простых неисправностей | Комплексная диагностика, профессиональный мониторинг |
Экспертное мнение: При выборе между бюджетными и профессиональными приборами важно учитывать не только стоимость, но и задачи, которые необходимо решить. Для разовых проверок сети или диагностики простых неисправностей бюджетные модели могут быть достаточны. Однако для регулярного мониторинга, анализа гармоник или выявления скрытых проблем рекомендуется использовать профессиональные устройства. Сертифицированные приборы обеспечивают высокую точность и соответствие действующим нормативам.
Улучшение качества электроэнергии: решения для частного дома
Основные проблемы качества электроэнергии и их влияние на оборудование
Качество электроэнергии в частном доме определяется стабильностью напряжения, отсутствием гармонических искажений и надежностью заземления. Нарушения в этих параметрах приводят к преждевременному износу электроприборов, сбоям в работе чувствительной техники и увеличению риска коротких замыканий. К типовым проблемам относятся:
- Колебания напряжения (скачки или просадки).
- Гармонические искажения (высшие гармоники тока и напряжения).
- Импульсные помехи (кратковременные всплески напряжения).
- Неправильное или отсутствующее заземление.
Каждая из этих проблем требует применения специализированных решений, выбор которых зависит от характера нарушений и типа нагрузки в доме.
Стабилизаторы напряжения: выбор и установка
Стабилизаторы напряжения компенсируют колебания входного напряжения, поддерживая его в заданных пределах. Они классифицируются по принципу действия:
| Тип стабилизатора | Принцип работы | Область применения | Ограничения |
|---|---|---|---|
| Релейные | Ступенчатое переключение обмоток автотрансформатора | Бытовая техника, освещение | Низкая точность, шум при переключении |
| Электромеханические | Плавное регулирование напряжения сервоприводом | Чувствительная электроника, медицинское оборудование | Механический износ, ограниченный ресурс |
| Электронные (тиристорные) | Бесконтактное переключение обмоток полупроводниковыми ключами | Компьютеры, серверы, промышленные установки | Высокая стоимость, чувствительность к перегрузкам |
| Инверторные | Преобразование переменного тока в постоянный и обратно с двойным преобразованием | Медицинское оборудование, лабораторные приборы | Высокая цена, ограниченная мощность |
При выборе стабилизатора для улучшения качества электроэнергии учитывайте:
- Диапазон входного напряжения (должен соответствовать реальным колебаниям в сети).
- Точность стабилизации (для чувствительной техники — не хуже ±3%).
- Мощность (с запасом 20–30% от суммарной нагрузки).
- Наличие защиты от перегрузок и коротких замыканий.
- Тип монтажа (настенный или напольный).
Совет эксперта: Перед установкой стабилизатора проведите мониторинг напряжения в сети в течение суток с помощью регистратора параметров. Это позволит определить реальный диапазон колебаний и выбрать оборудование с оптимальными характеристиками. Установку стабилизатора мощностью свыше 5 кВт рекомендуется доверять квалифицированному электрику.
Фильтры гармоник: защита от искажений
Гармонические искажения возникают из-за работы нелинейных нагрузок (например, импульсных блоков питания, частотных преобразователей, светодиодного освещения). Они приводят к перегреву проводов, снижению эффективности работы оборудования и ложным срабатываниям защитных устройств. Для подавления гармоник применяют:
- Пассивные фильтры (LC-контуры, настроенные на определенные частоты).
- Активные фильтры (компенсируют гармоники в реальном времени с помощью силовой электроники).
Пассивные фильтры дешевле и проще в установке, но их эффективность ограничена фиксированным набором частот. Активные фильтры универсальны и могут подавлять широкий спектр гармоник, но требуют квалифицированной настройки.
| Параметр | Пассивный фильтр гармоник | Активный фильтр гармоник |
|---|---|---|
| Принцип работы | Подавление гармоник за счет резонансных LC-цепей | Генерация компенсирующих токов с помощью инвертора |
| Эффективность | Ограничена фиксированными частотами | Высокая, компенсирует широкий спектр гармоник |
| Стоимость | Низкая | Высокая |
| Сложность установки | Минимальная (подключение к нагрузке) | Требует настройки и интеграции с системой управления |
| Область применения | Бытовая техника, освещение | Промышленные установки, серверные, медицинское оборудование |
Перед установкой фильтра гармоник проведите анализ спектра гармоник с помощью анализатора качества электроэнергии. Это позволит определить преобладающие частоты и выбрать оптимальное решение.
- Определите суммарную мощность нелинейных нагрузок.
- Выберите фильтр с запасом по току (не менее 120% от расчетной нагрузки).
- Убедитесь в совместимости фильтра с существующей системой заземления.
- При установке активного фильтра привлеките специалиста для настройки параметров компенсации.
Экспертное мнение: Гармонические искажения часто недооценивают, но их влияние на качество электроэнергии может быть критическим. Например, в домах с большим количеством светодиодного освещения и компьютерной техники уровень гармоник может превышать допустимые нормы, что приводит к перегреву нулевого провода и срабатыванию автоматических выключателей.
Источники бесперебойного питания (ИБП) для гарантированного качества электроэнергии
ИБП обеспечивают непрерывное питание нагрузки при пропадании или сильных колебаниях напряжения, а также фильтруют импульсные помехи. Они классифицируются по типу работы:
- Резервные (off-line) — переключают нагрузку на аккумулятор только при пропадании напряжения.
- Линейно-интерактивные (line-interactive) — корректируют напряжение в небольшом диапазоне без перехода на аккумулятор.
- С двойным преобразованием (on-line) — постоянно преобразуют переменный ток в постоянный и обратно, обеспечивая идеальное качество выходного напряжения.
Для частного дома выбор ИБП зависит от типа нагрузки и требований к надежности:
| Тип ИБП | Преимущества | Недостатки | Рекомендуемая нагрузка |
|---|---|---|---|
| Резервный | Низкая стоимость, простота установки | Нет коррекции напряжения, задержка при переключении | Компьютеры, роутеры, телевизоры |
| Линейно-интерактивный | Коррекция напряжения, защита от помех | Ограниченный диапазон коррекции | Серверы, сетевое оборудование, медицинская техника |
| С двойным преобразованием | Идеальное качество напряжения, мгновенное переключение | Высокая стоимость, низкий КПД, нагрев | Критичные нагрузки: серверы, системы безопасности, лабораторное оборудование |
При выборе ИБП для улучшения качества электроэнергии учитывайте:
- Мощность нагрузки (с запасом 30–50%).
- Время автономной работы (зависит от емкости аккумуляторов).
- Наличие программного обеспечения для мониторинга и управления.
- Совместимость с генератором (если планируется резервное питание).
- Тип выходных розеток (обычные или специализированные).
Совет эксперта: ИБП с двойным преобразованием — оптимальное решение для домов с чувствительной техникой, но их установка требует профессионального подхода. Например, при подключении к сети с нестабильным напряжением необходимо правильно настроить параметры заряда аккумуляторов, чтобы избежать их преждевременного износа.
Заземление как основа качества электроэнергии в частном доме
Правильное заземление — обязательное условие для стабильной работы электрооборудования и безопасности эксплуатации. Оно обеспечивает:
- Отвод токов утечки и короткого замыкания.
- Защиту от перенапряжений (атмосферных и коммутационных).
- Снижение уровня электромагнитных помех.
- Стабильную работу устройств защитного отключения (УЗО).
В частном доме заземление выполняется в виде контура, состоящего из вертикальных электродов (штырей) и горизонтальных проводников. Основные требования к заземлению:
| Параметр | Требования | Примечания |
|---|---|---|
| Сопротивление растеканию тока | Не более 4 Ом (для сетей 220/380 В) | Зависит от типа грунта и глубины заложения электродов |
| Материал электродов | Оцинкованная сталь, медь или нержавеющая сталь | Медь обеспечивает лучшую проводимость, но дороже |
| Глубина заложения | Не менее 0,5 м от поверхности земли | Для вертикальных электродов — не менее 2,5 м |
| Сечение проводников | Не менее 16 мм² для меди, 50 мм² для стали | Зависит от тока короткого замыкания |
Проверка и модернизация заземления включает следующие этапы:
- Измерение сопротивления заземляющего устройства с помощью специализированного прибора.
- Проверка целостности заземляющих проводников и соединений.
- Замена корродированных элементов контура.
- Добавление дополнительных электродов при необходимости.
- Проверка соответствия заземления требованиям ПУЭ и ГОСТ.
Экспертное мнение: Заземление часто воспринимается как формальность, но его роль в улучшении качества электроэнергии трудно переоценить. Например, в домах с газовыми котлами или системами «умный дом» неправильное заземление может приводить к сбоям в работе электроники из-за наведенных помех.
Комплексный подход к улучшению качества электроэнергии: последовательность действий
Для достижения максимального эффекта при улучшении качества электроэнергии рекомендуется следовать системному подходу:
- Проведите аудит электросети с помощью анализатора качества электроэнергии. Определите основные проблемы: колебания напряжения, гармоники, импульсные помехи.
- Выберите приоритетные решения на основе выявленных нарушений:
- При колебаниях напряжения — стабилизаторы.
- При гармониках — фильтры.
- При частых отключениях — ИБП.
- При отсутствии или неисправности заземления — модернизация контура.
- Рассчитайте мощность и параметры оборудования с учетом перспективы подключения новых нагрузок.
- Установите оборудование в соответствии с требованиями производителя и нормативными документами.
- Проведите повторные измерения для оценки эффективности внедренных решений.
Примерная последовательность работ при улучшении качества электроэнергии:
| Этап | Действия | Требуемая квалификация |
|---|---|---|
| Диагностика | Измерение параметров сети, анализ гармоник, проверка заземления | Специалист с допуском по электробезопасности |
| Проектирование | Выбор оборудования, расчет мощности, схема подключения | Инженер-электрик |
| Монтаж заземления | Устройство контура, прокладка проводников, проверка сопротивления | Квалифицированный электромонтажник |
| Установка стабилизаторов | Подключение к вводному щиту, настройка защиты | Электрик с опытом работы с силовым оборудованием |
| Подключение фильтров гармоник | Интеграция с нагрузкой, настройка параметров | Специалист по силовой электронике |
| Настройка ИБП | Подключение аккумуляторов, программирование режимов работы | Сертифицированный инженер по ИБП |
| Пусконаладка | Проверка работы оборудования, корректировка настроек | Команда специалистов |
Самостоятельно можно выполнить только подготовительные работы: выбор места для установки оборудования, прокладку кабельных трасс, монтаж крепежных конструкций. Все электрические подключения и настройку оборудования должны выполнять квалифицированные специалисты.
Контроль качества электроэнергии в частном доме — задача, которую может решить каждый владелец при наличии базовых знаний и правильных инструментов. Регулярная диагностика сети, использование современного оборудования и соблюдение норм монтажа позволяют избежать проблем с техникой и обеспечить безопасность жильцов. При выявлении серьезных отклонений рекомендуется обращаться к специалистам для профессиональной оценки и устранения неисправностей.
