Практическое руководство по интеграции приточно-вытяжных установок (AHU) в системы вентиляции, дымоудаления и противодымной защиты зданий
Интеграция AHU в инженерные сети — ключевой этап проектирования и монтажа систем ОВиК. Она обеспечивает эффективное взаимодействие приточно-вытяжных установок с воздуховодами, клапанами, вентиляторами и автоматикой. Рассмотрим типовые схемы интеграции, параметры совместимости оборудования, частые ошибки проектирования и монтажа, а также практические рекомендации для девелоперов, генподрядчиков и инженеров.
Интеграция AHU в инженерные сети: схемы и параметры совместимости оборудования
Основные элементы схемы интеграции AHU
Типовая схема интеграции приточной установки включает:
- приточные и вытяжные воздуховоды с клапанами;
- вентиляторы с частотными преобразователями;
- теплообменные секции (водяные или электрические);
- фильтры грубой и тонкой очистки;
- систему автоматики с контроллером и датчиками;
- шумоглушители и виброизоляторы;
- байпасы для рециркуляции или перепуска воздуха;
- электрический щит управления.
На стадии проектирования определяем:
- диаметры воздуховодов и расходы воздуха (м³/ч);
- напор вентиляторов (Па);
- температурные графики теплоносителя (°C);
- требования к автоматизации и диспетчеризации.
Чек-лист проверки совместимости оборудования
- Сопоставьте расход воздуха AHU с проектными значениями (допустимое отклонение — 5–10%).
- Проверьте соответствие напора вентиляторов потерям давления в сети.
- Убедитесь, что тепловая мощность калорифера покрывает расчётные теплопотери.
- Сверьте параметры теплоносителя с характеристиками источника тепла.
- Проверьте совместимость сигналов управления (0–10 В, 4–20 мА, Modbus, BACnet).
- Оцените электрическую мощность AHU и достаточность питающих кабелей.
- Подтвердите наличие байпасных каналов для аварийного отключения.
- Проверьте акустические характеристики на соответствие требованиям помещения.
- Убедитесь в наличии виброизоляторов и гибких вставок.
- Согласуйте места установки датчиков с проектной документацией.
Сравнение схем интеграции AHU
| Критерий | Приточно-вытяжная система с рекуперацией | Приточная система с естественной вытяжкой | Система с переменным расходом воздуха (VAV) |
|---|---|---|---|
| Наличие вытяжного вентилятора | Да (с рекуператором) | Нет | Да (с регулировкой по давлению) |
| Регулирование расхода воздуха | Постоянный расход (CAV) | Постоянный расход (CAV) | Переменный расход (VAV) |
| Совместимость с тепловыми насосами | Высокая | Ограниченная | Высокая |
| Требования к автоматике | Средние | Минимальные | Высокие |
| Энергоэффективность | Высокая | Низкая | Высокая |
| Сложность монтажа | Средняя | Низкая | Высокая |
| Совместимость с системами дымоудаления | Ограниченная | Нет | Возможна |
Параметры совместимости AHU с инженерными сетями
Ключевые параметры:
- Аэродинамические: расход воздуха (м³/ч), напор вентиляторов (Па), скорость воздуха в воздуховодах (м/с).
- Теплотехнические: температура приточного воздуха (°C), мощность калорифера (кВт), расход теплоносителя.
- Электрические: мощность электродвигателей (кВт), напряжение питания (В), класс защиты (IP).
- Управляющие: тип сигналов (аналоговые/цифровые), протоколы связи (Modbus, BACnet).
- Акустические: уровень звукового давления (дБ(А)) на расстоянии 1 м.
- Конструктивные: габариты, масса, тип крепления, сервисные проходы.
Типовые ошибки при интеграции AHU
Распространённые проблемы:
- Несоответствие расхода воздуха: превышение проектных значений перегружает вентиляторы. Решение — балансировка клапанами и частотниками.
- Неправильный напор вентиляторов: недостаточный напор снижает расход, избыточный — увеличивает шум. Решение — аэродинамический расчёт сети.
- Несовместимость теплоносителя: несоответствие температурного графика снижает эффективность теплообмена. Решение — согласование с источником тепла.
- Ошибки в настройке автоматики: некорректные уставки датчиков приводят к нестабильной работе. Решение — пусконаладка с участием специалистов.
- Отсутствие виброизоляции: передача вибрации ускоряет износ оборудования. Решение — установка виброизоляторов.
- Неправильная трассировка воздуховодов: резкие повороты увеличивают потери давления. Решение — плавные отводы.
Совет инженера: При интеграции AHU в систему VAV устанавливайте датчики статического давления на расстоянии 2/3 длины магистрального воздуховода от AHU. Калибруйте их в нескольких режимах нагрузки.
Требования к проектной документации
Проектная документация должна включать:
- аэродинамическую схему воздуховодов;
- спецификацию AHU с техническими характеристиками;
- схему обвязки теплообменников;
- схему электрических подключений;
- алгоритмы управления и уставки датчиков;
- план размещения AHU в венткамере;
- акустический расчёт;
- перечень пусконаладочных работ.
Особенности интеграции AHU в системы дымоудаления
Требования к AHU в системах дымоудаления:
- резервный вентилятор с автоматическим переключением;
- воздуховоды и клапаны из негорючих материалов (EI 60);
- интеграция с пожарной сигнализацией;
- соответствие расхода воздуха и напора требованиям СП;
- байпасные каналы для режима дымоудаления;
- подключение к аварийному электроснабжению.
Согласуйте схему с пожарным надзором.
Типовые ошибки при интеграции AHU в инженерные сети и способы их устранения
Чек-лист проверки монтажа AHU
- Сопоставьте габариты AHU с проектными данными.
- Проверьте соосность воздуховодов с фланцами (допуск — 3 мм на 1 м).
- Контролируйте установку огнезадерживающих клапанов.
- Испытайте герметичность соединений по ГОСТ 34058-2017.
- Проверьте подключение электропитания и сигнальных линий.
- Настройте частотные преобразователи.
- Откалибруйте датчики температуры и давления.
- Обеспечьте доступ к сервисным люкам.
Сравнение типовых ошибок и способов устранения
| Ошибка | Причина | Последствия | Решение |
|---|---|---|---|
| Несоосность воздуховодов | Неверная разметка | Повышенное сопротивление, шум | Демонтаж и повторная установка |
| Отсутствие ОЗК | Нарушение проекта | Риск распространения дыма | Установка ОЗК по проекту |
| Негерметичные соединения | Некачественные уплотнители | Подсосы воздуха, перерасход энергии | Герметизация и повторные испытания |
| Некорректное подключение электропитания | Ошибки в схеме | Сбои автоматики, риск КЗ | Проверка схемы, замена кабелей |
| Отсутствие доступа к сервисным люкам | Ошибки планировки | Затруднённое обслуживание | Корректировка планировки |
Проблемы настройки и эксплуатации AHU
Типичные проблемы:
- неверные параметры вентиляторов (расход, давление);
- неправильная калибровка датчиков;
- отсутствие регламентного обслуживания.
Решение: пусконаладка с участием специалистов и регулярное ТО.
Совет инженера: Координируйте монтаж AHU между подрядчиком и проектировщиком. Проводите промежуточные проверки на ключевых этапах: установка AHU, подключение воздуховодов, электромонтаж.
Требования к документации
Необходимая документация:
- акт освидетельствования скрытых работ;
- протокол испытаний на герметичность;
- акт проверки соосности;
- протокол ПНР с фактическими параметрами;
- инструкция по эксплуатации;
- журнал учёта ТО.

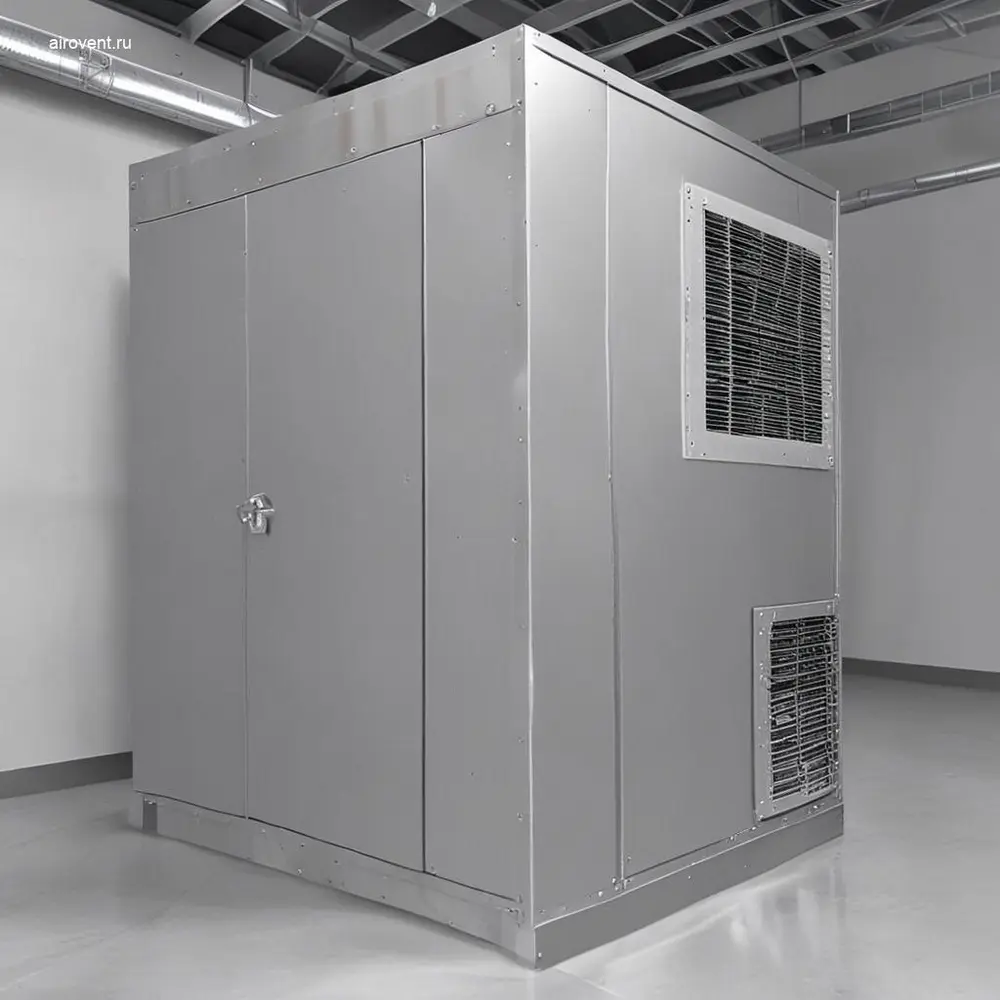

Интеграция AHU в инженерные сети: нормативные требования и эксплуатационные аспекты
Нормативная база
Ключевые нормативы:
- СП 60.13330.2020 — параметры воздухообмена;
- СП 7.13130.2013 — требования пожарной безопасности;
- ГОСТ 30494-2011 — параметры микроклимата;
- СанПиН 1.2.3685-21 — гигиенические нормативы.
Проектная документация
Проект должен включать:
- планы размещения AHU;
- аксонометрические схемы воздуховодов;
- схемы подключения к электрике и автоматике;
- спецификации оборудования;
- расчёты аэродинамики и гидравлики.
| Раздел документации | Содержание | Требования |
|---|---|---|
| Планы размещения AHU | Размещение установок, воздуховодов, клапанов | Соблюдение пожарной безопасности, доступность для ТО |
| Аксонометрические схемы | Трассировка воздуховодов, фасонные части | Минимизация потерь давления |
| Схемы электроподключения | Подключение двигателей, нагревателей | Соответствие мощности, наличие резерва |
| Схемы автоматизации | Подключение датчиков, контроллеров | Совместимость протоколов (Modbus, BACnet) |
| Спецификации оборудования | Перечень AHU, воздуховодов, клапанов | Соответствие расчётным параметрам |
Монтаж и пусконаладка
Этапы монтажа:
- установка AHU на виброизолированное основание;
- монтаж воздуховодов с герметизацией;
- подключение к тепло- и холодоснабжению;
- электромонтаж и настройка автоматики.
Пусконаладка включает:
- испытания на герметичность;
- балансировку расходов воздуха;
- настройку вентиляторов и теплообменников;
- тестирование автоматики и защит.
Эксплуатационная документация
Ведение журналов:
- Журнал эксплуатации: параметры работы AHU, неисправности.
- Журнал ТО: регламентные работы (замена фильтров, чистка теплообменников).
- Журнал микроклимата: данные с датчиков температуры, влажности, CO₂.
- Акты проверок: результаты испытаний, измерений шума.
Совет инженера: При интеграции AHU согласуйте параметры с системами тепло- и холодоснабжения. Проводите совместные испытания AHU и чиллеров на этапе ПНР.
Настройка шкафов управления
Этапы настройки автоматики:
- конфигурирование контроллеров;
- программирование алгоритмов управления;
- интеграция с диспетчеризацией;
- настройка аварийных защит;
- тестирование в разных режимах.
Чек-лист проверки интеграции AHU
- Сопоставьте монтаж с проектом.
- Проверьте вибро- и звукоизоляцию.
- Испытайте герметичность воздуховодов.
- Сверьте параметры вентиляторов с проектом.
- Настройте автоматику и защиты.
- Проверьте подключение датчиков.
- Протестируйте AHU в разных режимах.
- Убедитесь в наличии эксплуатационной документации.
Типовые проблемы и их устранение
Частые проблемы:
- Несоответствие воздухообмена: балансировка системы.
- Повышенный шум: установка виброопор и глушителей.
- Нестабильная автоматизация: перепрограммирование контроллеров.
- Перерасход энергии: оптимизация алгоритмов управления.
- Несоответствие микроклимата: настройка датчиков и расходов воздуха.
Требования к техническому обслуживанию
Регламентные работы:
- Ежемесячно: проверка герметичности, очистка фильтров, контроль автоматики.
- Ежеквартально: чистка теплообменников, смазка подшипников, калибровка датчиков.
- Ежегодно: полная настройка автоматики, балансировка системы, проверка изоляции.
Интеграция AHU в инженерные сети требует учёта технических и нормативных аспектов. Правильное проектирование, монтаж и пусконаладка обеспечивают надёжную работу систем вентиляции и дымоудаления.
