Автоматическая подстройка частотных преобразователей по сигналу датчиков — что это такое и зачем это нужно в инженерных системах зданий

Принципы работы автоматической подстройки частотных преобразователей по сигналу датчиков

Область применения и задачи автоматической подстройки

Автоматическую подстройку частотных преобразователей по сигналу датчиков применяем в системах вентиляции и дымоудаления для поддержания заданных параметров: воздушный поток, давление, температура, качество воздуха. Основные задачи:

• Снижаем энергопотребление за счёт регулирования производительности вентиляторов под реальные нагрузки.
• Поддерживаем проектные значения расхода воздуха и статического давления в воздуховодах.
• Адаптируем систему к изменяющимся условиям: сезонные колебания температуры, запылённость фильтров.
• Уменьшаем износ оборудования благодаря плавному пуску и остановке электродвигателей.
• Интегрируем с системами диспетчеризации для оперативного управления и диагностики.

Структура системы автоматической подстройки

Типовая схема включает компоненты:

• Частотный преобразователь (ЧРП) — регулирует скорость вращения электродвигателя вентилятора, изменяя частоту и напряжение питания.
• Датчики — измеряют контролируемые параметры: давление, расход воздуха, температура, концентрация CO₂ и др. Основные типы:
  • Датчики статического или дифференциального давления (в воздуховодах или помещениях).
  • Датчики расхода воздуха (термоанемометрические, ультразвуковые).
  • Датчики температуры и влажности.
  • Датчики качества воздуха (CO₂, VOC, запылённость).
• Контроллер — обрабатывает сигналы с датчиков и формирует управляющий сигнал для ЧРП. Может быть встроен в преобразователь или реализован как отдельное устройство (ПЛК).
• Исполнительный механизм — электродвигатель вентилятора с регулируемой частотой вращения.
• Интерфейс оператора — панель управления или SCADA для визуализации параметров и настройки алгоритмов.

Принципы работы алгоритмов подстройки

1. Регулирование по обратной связи (замкнутый контур)

Используем для поддержания заданного значения параметра, например статического давления в воздуховоде. Принцип работы:

• Датчик измеряет текущее значение параметра и передаёт сигнал на контроллер.
• Контроллер сравнивает измеренное значение с уставкой.
• При отклонении формируем управляющий сигнал для ЧРП, который корректирует частоту вращения вентилятора.
• Цикл повторяем до достижения требуемого значения.

Типовые регуляторы: ПИД, ПИ, релейный.

2. Регулирование по разомкнутому контуру (программное управление)

Применяем для систем с предсказуемой нагрузкой, например вентиляция паркингов по расписанию. Принцип работы:

• Частота вращения вентилятора изменяется по заданной программе (по времени суток или дню недели).
• Датчики используем для мониторинга, но не для формирования управляющего сигнала.
• Можно комбинировать с обратной связью для корректировки программы в реальном времени.

3. Каскадное регулирование

Используем в системах с несколькими вентиляторами или зонами регулирования. Принцип работы:

• Основной контур регулирует общий параметр (например, давление в магистральном воздуховоде).
• Вторичные контуры подстраивают работу отдельных вентиляторов или клапанов для поддержания параметров в локальных зонах.
• Сигналы с датчиков обрабатываем последовательно, начиная с основного контура.

4. Адаптивное регулирование

Применяем для систем с нестабильными или трудно прогнозируемыми нагрузками. Принцип работы:

• Алгоритм анализирует исторические данные и текущие параметры для прогнозирования нагрузки.
• Частота вращения вентилятора корректируется с учётом прогноза, а не только текущих показаний датчиков.
• Может включать элементы машинного обучения для оптимизации работы системы.

Чек-лист: проверка корректности работы автоматической подстройки

• Проверяем установку датчиков по проекту: место, ориентация, отсутствие помех.
• Калибруем датчики перед пусконаладочными работами.
• Сверяем уставки контроллера с проектными значениями.
• Настраиваем ПИД-регулятор: пропорциональная, интегральная и дифференциальная составляющие — под конкретную систему.
• Тестируем плавность изменения частоты вращения вентилятора при изменении нагрузки.
• Контролируем отсутствие автоколебаний.
• Проверяем работу аварийных алгоритмов (например, переход на ручное управление при отказе датчика).
• Убеждаемся в корректности передачи данных в систему диспетчеризации.
• Фиксируем фактические параметры работы системы в акте ПНР.
• Разрабатываем регламент технического обслуживания.

Сравнение алгоритмов автоматической подстройки

Типовые проблемы и их устранение

Распространённые проблемы при работе систем автоматической подстройки и способы их решения:

• Автоколебания частоты вращения вентилятора
  • Причина: неверная настройка ПИД-регулятора (слишком высокие коэффициенты).
  • Решение: повторно настраиваем регулятор, уменьшаем пропорциональную и интегральную составляющие.
• Недостижение заданных параметров
  • Причина: ошибки проектирования (заниженная мощность вентилятора, завышенное сопротивление сети).
  • Решение: проверяем расчётные параметры, при необходимости заменяем вентилятор или оптимизируем сеть воздуховодов.
• Ложные срабатывания системы
  • Причина: помехи в сигнале датчика или его неисправность.
  • Решение: проверяем кабели и соединения, диагностируем датчик, при необходимости заменяем.
• Повышенный износ оборудования
  • Причина: частые пуски/остановки или работа на неоптимальных режимах.
  • Решение: корректируем алгоритм подстройки, добавляем гистерезис.
• Нестабильная работа при изменении нагрузки
  • Причина: недостаточная производительность вентилятора или неверная настройка алгоритма.
  • Решение: проверяем соответствие вентилятора проекту, оптимизируем настройки контроллера.

Интеграция с системами диспетчеризации и мониторинга

Для централизованного управления системами автоматической подстройки интегрируем их с SCADA или BMS. Основные функции:

• Мониторинг в реальном времени: отображаем текущие параметры (частота вращения, расход воздуха, давление, мощность).
• Удалённое управление: изменяем уставки и режимы работы через интерфейс диспетчера.
• Аварийные уведомления: оповещаем о выходе параметров за допустимые пределы или отказе оборудования.
• Сбор и анализ данных: архивируем исторические данные для оптимизации алгоритмов.
• Диагностика и ТО: формируем отчёты о техническом состоянии оборудования.

Для интеграции используем протоколы: Modbus, BACnet, LonWorks, OPC UA. Выбор зависит от требований проекта и совместимости с инфраструктурой.

Требования к проектированию и документации

При проектировании систем автоматической подстройки ЧРП учитываем:

• Техническое задание:
  • Определяем задачи системы (поддержание давления, расхода воздуха, температуры).
  • Указываем требования к точности поддержания параметров.
  • Определяем режимы работы: постоянный, по расписанию, адаптивный.
  • Формулируем требования к интеграции с системами диспетчеризации.
• Проектная документация:
  • Схемы подключения ЧРП, датчиков и контроллеров.
  • Алгоритмы работы системы (логика регулирования, аварийные сценарии).
  • Спецификация оборудования.
  • Уставки и параметры настройки (значения ПИД-регулятора, гистерезис).
  • Требования к монтажу и ПНР.
• Эксплуатационная документация:
  • Инструкция по настройке и эксплуатации.
  • Регламент ТО.
  • Алгоритмы действий при авариях.
  • Журнал учёта неисправностей.

Проектирование и монтаж систем с автоматической подстройкой частотных преобразователей

Исходные данные и требования к проектированию

Проектирование систем вентиляции и дымоудаления с ЧРП начинаем с анализа ТЗ и нормативных требований. Входные данные:

• Расчётные параметры воздухообмена (м³/ч) для приточных и вытяжных систем.
• Требования к энергоэффективности и уровню шума (дБ(А)).
• Характеристики помещений: категория по взрывопожарной опасности, высота потолков, наличие подвесных конструкций.
• Спецификация оборудования: вентиляторы дымоудаления, огнезадерживающие клапаны, ЧРП, шкафы управления.
• Требования к автоматизации: сценарии работы, интеграция с СПС и диспетчеризацией.

Согласовываем с заказчиком и генподрядчиком:

• Тип и сечение воздуховодов (оцинкованные, спирально-навивные или прямошовные).
• Схему электроснабжения и резервирования питания для ЧРП.
• Места установки датчиков (давления, температуры, CO₂) и исполнительных устройств.
• Протоколы обмена данными между ЧРП и шкафом управления (Modbus, BACnet, LON).

Выбор оборудования и компонентов системы

Ключевые элементы системы с автоматической подстройкой ЧРП:

Чек-лист проектирования системы с частотными преобразователями

• Проверяем соответствие расчётных параметров воздухообмена ТЗ и нормам.
• Согласовываем с заказчиком места установки вентиляторов, клапанов и ЧРП, учитывая доступность для обслуживания.
• Разрабатываем схему электроснабжения с резервированием питания для критически важных узлов.
• Определяем точки установки датчиков и исполнительных устройств.
• Выбираем протокол обмена данными между ЧРП и шкафом управления.
• Разрабатываем алгоритмы автоматической подстройки ЧРП.
• Согласовываем с генподрядчиком схему прокладки воздуховодов и кабельных трасс.
• Готовим спецификацию оборудования и материалов.
• Разрабатываем принципиальные схемы подключения ЧРП, вентиляторов и шкафа управления.
• Проверяем совместимость оборудования по техническим характеристикам.
• Согласовываем с заказчиком и службой эксплуатации регламент ТО.

Монтаж и пусконаладочные работы

Монтаж воздуховодов и оборудования

• Прокладываем оцинкованные воздуховоды с соблюдением уклонов и герметичности соединений.
• Устанавливаем вентиляторы дымоудаления на виброопоры с учётом направления потока воздуха.
• Монтируем огнезадерживающие клапаны по проектным отметкам, проверяем работоспособность приводов.
• Устанавливаем ЧРП в шкафах управления или на отдельных щитах с соблюдением требований по вентиляции и защите от пыли.
• Прокладываем кабельные линии с разделением силовых и сигнальных цепей, используем экранированные кабели для связи с датчиками.

Электромонтаж и подключение оборудования

• Подключаем ЧРП к вентиляторам с учётом фазировки и заземления.
• Монтируем шкаф управления с контроллером, источниками питания и модулями ввода-вывода.
• Подключаем датчики (давления, температуры, CO₂) и исполнительные устройства к контроллеру.
• Проверяем сопротивление изоляции кабельных линий и заземление оборудования.
• Настраиваем параметры ЧРП: диапазон частот, кривые разгона/торможения, защита от перегрузок.

Пусконаладочные работы

• Проверяем работоспособность всех компонентов в ручном режиме.
• Настраиваем алгоритмы автоматической подстройки ЧРП.
• Тестируем систему в различных режимах: нормальный, аварийный, дымоудаление.
• Проверяем интеграцию с СПС и диспетчеризацией.
• Калибруем датчики и настраиваем пороговые значения для срабатывания исполнительных устройств.
• Проводим испытания на герметичность воздуховодов и работоспособность клапанов.
• Составляем акт ПНР с указанием фактических параметров.

Типовые ошибки и способы их предотвращения

• Несоответствие расчётных параметров фактическим нагрузкам.

  Причина: ошибки в определении воздухообмена или изменение назначения помещений.

  Решение: проводим повторный расчёт воздухообмена перед монтажом, согласовываем изменения с заказчиком.

• Неправильная настройка ЧРП.

  Причина: неверные параметры PID-регулирования или отсутствие адаптивных сценариев.

  Решение: привлекаем специалистов по автоматизации на этапе ПНР, тестируем в различных режимах.

• Нарушение герметичности воздуховодов.

  Причина: некачественный монтаж или неподходящие уплотнительные материалы.

  Решение: используем сертифицированные уплотнители, проводим испытания на герметичность перед ПНР.

• Отсутствие резервирования питания для критически важных узлов.

  Причина: недооценка требований к надёжности.

  Решение: предусматриваем резервное питание (ИБП) для шкафов управления и ЧРП.

• Несовместимость оборудования по протоколам обмена данными.

  Причина: отсутствие согласования протоколов на этапе проектирования.

  Решение: выбираем оборудование с поддержкой стандартных протоколов, проверяем совместимость перед закупкой.

Эксплуатация и техническое обслуживание

• Ежемесячно проверяем работоспособность вентиляторов, клапанов и датчиков.
• Квартально очищаем воздуховоды и фильтры.
• Полугодично проверяем параметры ЧРП и калибруем их.
• Ежегодно проверяем герметичность воздуховодов и работоспособность клапанов.
• Проверяем состояние кабельных линий и заземления.
• Обновляем ПО контроллеров и ЧРП.

При эксплуатации:

• Ведём журнал учёта параметров работы системы.
• Оперативно реагируем на сбои и проводим диагностику.
• Обучаем персонал работе с системой.
• Согласовываем изменения в системе с проектировщиком.

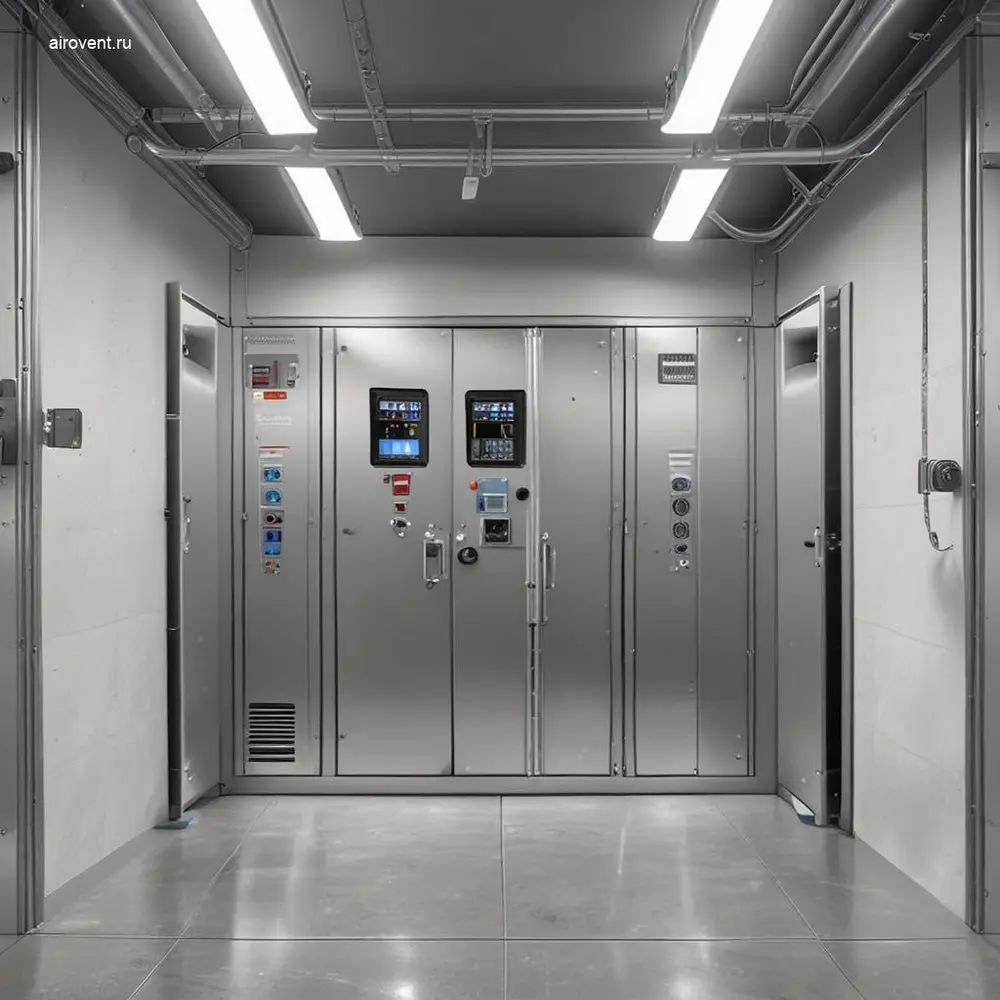

Схема подключения шкафа управления с частотными преобразователями

Принципиальная схема включает элементы:

• Источник питания (основной и резервный) для контроллера и ЧРП.
• Контроллер (PLC) с модулями ввода-вывода.
• ЧРП, подключённые к вентиляторам через силовые кабели.
• Датчики давления, температуры и CO₂, подключённые к аналоговым входам контроллера.
• Огнезадерживающие клапаны и заслонки, управляемые через дискретные выходы.
• Интерфейсы связи (Modbus, BACnet) для интеграции с диспетчеризацией и СПС.

При разработке схемы:

• Разделяем силовые и сигнальные цепи.
• Используем экранированные кабели для подключения датчиков.
• Предусматриваем защитные устройства (автоматы, УЗО) для силовых цепей.
• Обеспечиваем возможность диагностики и замены компонентов без остановки системы.
• Согласовываем схему с генподрядчиком и службой эксплуатации.

Эксплуатация и техническое обслуживание систем с автоматической подстройкой частотных преобразователей

Основные задачи эксплуатации систем с частотными преобразователями

Системы вентиляции и дымоудаления с автоматической подстройкой ЧРП обеспечивают энергоэффективное управление производительностью оборудования. Ключевые задачи:

• Поддерживаем заданные проектные параметры: расход воздуха, давление, температура.
• Минимизируем энергопотребление за счёт оптимизации работы электродвигателей.
• Своевременно выявляем и устраняем отклонения в работе автоматики и механических узлов.
• Обеспечиваем бесперебойную работу в штатных и аварийных режимах.

Чек-лист регламентного технического обслуживания

• Проверяем целостность и чистоту воздушных фильтров. Меняем при превышении проектного сопротивления.
• Контролируем состояние приводных ремней и муфт: натяжение, износ, трещины.
• Осматриваем ЧРП: отсутствие перегрева, повреждений корпуса, коррозии клемм.
• Проверяем работоспособность датчиков (давления, температуры, CO₂, влажности) и калибруем по графику.
• Тестируем аварийные режимы: срабатывание сигнализации, переключение на резервное питание.
• Очищаем теплообменные поверхности (калориферы, рекуператоры) от загрязнений.
• Проверяем герметичность воздуховодов и фланцевых соединений.
• Контролируем параметры электропитания: напряжение, частота, гармонические искажения.
• Анализируем журнал событий ЧРП на предмет нештатных ситуаций.
• Смазываем подшипники вентиляторов и электродвигателей по регламенту производителя.

Сравнение методов диагностики неисправностей

Типовые проблемы и их причины

• Нестабильная работа ЧРП: скачки напряжения, неисправность датчиков обратной связи, ошибки в настройках ПИД-регулятора.
• Повышенный уровень шума или вибрации: дисбаланс рабочего колеса, износ подшипников, ослабление креплений.
• Отклонение расхода воздуха от проектных значений: засорение фильтров, утечки в воздуховодах, неверная калибровка датчиков давления.
• Перегрев электродвигателя: недостаточная вентиляция, перегрузка по току, загрязнение теплообменных поверхностей.
• Сбои в работе автоматики: повреждение кабельных линий, неисправность контроллера, программные ошибки.

Требования к документации и отчётности

Для прозрачности эксплуатации систем с ЧРП ведём документацию:

• Журнал технического обслуживания с датами, выполненными работами, заменёнными деталями.
• Протоколы проверки аварийных режимов (не реже раза в квартал).
• Отчёты по энергопотреблению и сравнительный анализ с проектными показателями.
• Акты калибровки датчиков и поверки измерительных приборов.
• Журнал неисправностей с описанием причин и принятых мер.

Документацию храним в доступном формате, включая электронные копии с возможностью удалённого доступа.
